异形弯曲螺旋压缩弹簧结构设计

　　在各类需要非直线方向弹性补偿、缓冲复位的机械结构中，常规直柱螺旋弹簧往往无法适配安装空间的走向限制，这类带特定弯曲弧度的螺旋弹簧，正是为解决空间受限场景下的弹性力传递需求而设计。不同于常规直簧仅能沿轴向提供弹力，该类弯曲弹簧可顺着安装路径的弧形走向排布，在弯曲形态下仍能保持稳定的弹性形变能力，为多方向、非同轴的结构节点提供持续的复位推力或是缓冲吸能作用。从实际应用场景来看，这类弹簧常见于有弧形行程的操作机构内部，比如部分异形门锁的锁舌复位结构、小型手持工具的扳机回弹组件、汽车内饰件的卡扣弹性支撑、医疗器械操作端的按键复位结构，还有部分自动化设备里需要绕开障碍物布置的弹性预紧工位，都需要这类可随安装路径弯曲的弹簧来实现功能，避免额外增加导向结构挤占设备内部空间。

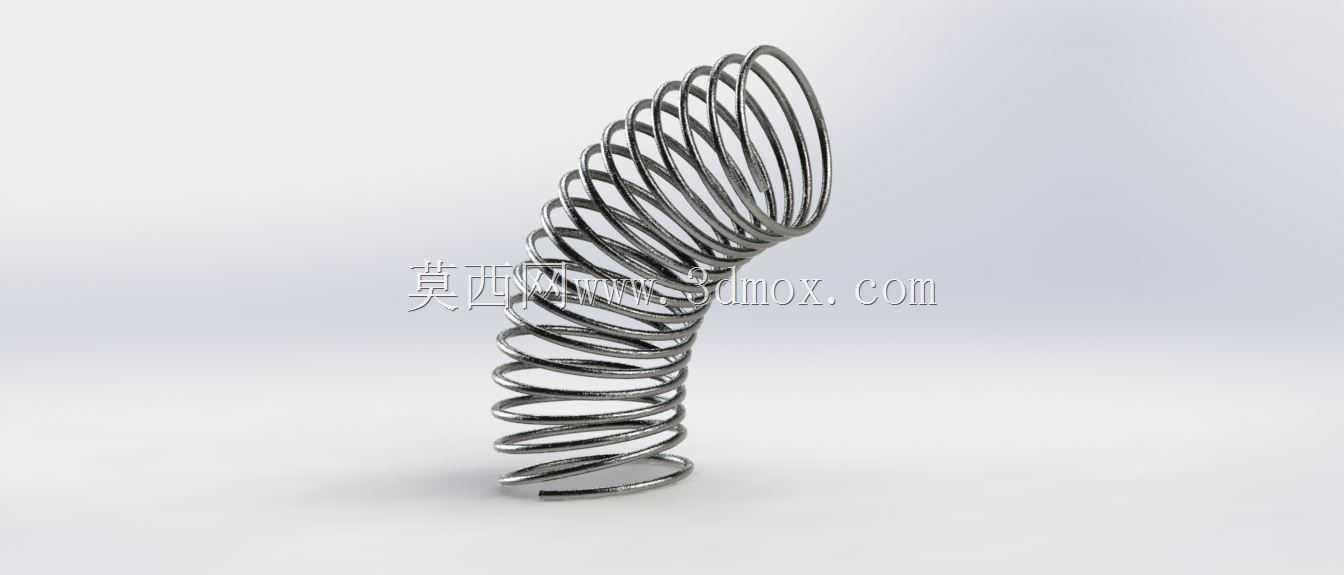

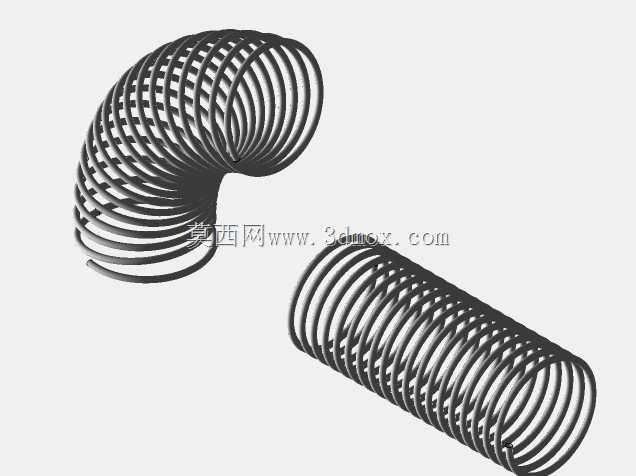

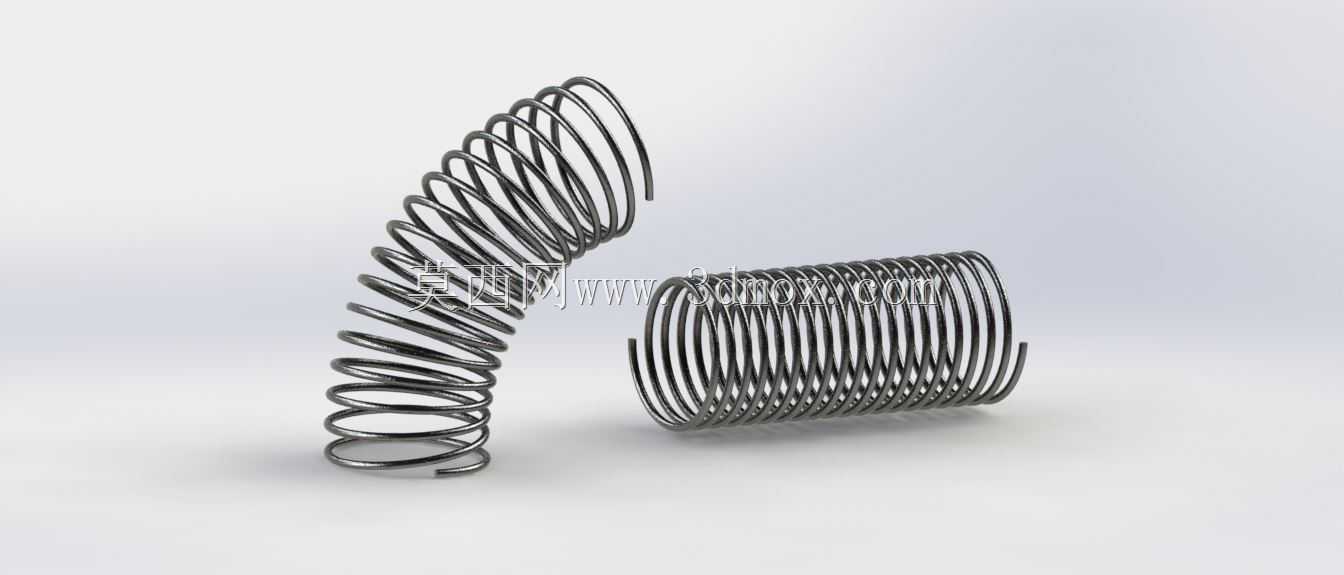

　　从功能特性上看，该弹簧采用等节距螺旋绕制基础上做整体弯曲定型，簧丝截面为圆形，绕制完成后经过定型热处理，保证在弯曲状态下各圈簧丝之间的间隙均匀，受压形变时不会出现圈间卡滞、偏载弯折的问题。和直簧相比，它的弹力输出方向并非单一轴线，而是顺着弯曲弧度的切线方向分解，设计时需要根据安装路径的弯曲半径调整簧圈的疏密分布，在弯曲弧度较大的区段适当放大节距，避免压缩时内侧簧圈提前并圈接触，导致弹力曲线出现突变。设计过程中首先要确认安装路径的三维走向，提取安装空间的中心线作为弹簧的中心轴线，沿着该弯曲中心线排布螺旋扫掠路径，簧丝直径的选取需要结合所需的工作载荷计算，同时要保证弯曲后弹簧的外径不会超出安装腔的边界，避免和周边结构件发生运动干涉。

　　关于安装边界的考量，这类弹簧的两端通常需要做并圈磨平处理，保证两端的支撑面和配合零件的接触面贴合平稳，不会在受压时出现端部滑移、歪斜的问题。安装时需要注意弹簧的弯曲方向要和安装腔的导向弧度完全匹配，不能强行扭转弹簧来适配安装位置，否则会导致弹簧内部产生附加的扭转应力，大幅缩短使用寿命，甚至在工作过程中出现簧丝断裂的问题。外形尺寸方面，弹簧的整体外径需要比安装腔的内径小0.5到1毫米，预留出形变时的径向膨胀空间，两端的支撑圈长度要根据配合件的定位槽尺寸确定，保证安装后弹簧不会在腔体内窜动。在弹力匹配上，需要计算弯曲状态下弹簧的刚度，由于弯曲区段的簧圈受力存在一定的不均匀性，设计时通常会在直簧刚度计算的基础上做10%到15%的刚度补偿，避免实际使用时弹力达不到设计要求。

　　从结构可靠性角度出发，这类弹簧的弯曲定型工艺是保证性能的关键，绕制完成后需要在专用的弯曲定型夹具上做热处理，消除绕制和弯曲过程中产生的内应力，保证弹簧在长期反复压缩形变后不会出现弧度回弹、弹力衰减的问题。在选型适配时，还要考虑工作环境的温度、腐蚀情况，选择对应的簧丝材质，比如常规室内工况选用碳素弹簧钢丝即可，有腐蚀风险的工况则需要选用不锈钢弹簧钢丝，高温环境下要选用合金弹簧钢丝，保证材料的弹性极限在工作环境下保持稳定。实际装配过程中，还要注意避免弹簧两端承受偏载，所有施加在弹簧上的压力要尽可能顺着弹簧的弯曲中心轴线传递，否则会导致局部簧圈应力集中，加速弹簧的疲劳失效。对于需要做表面处理的弹簧，要控制镀层厚度，避免镀层过厚填充簧圈间隙，导致弹簧压缩行程不足，或是因为镀层不均匀造成簧圈之间的摩擦阻力增大，影响弹力输出的平顺性。
