大容量食品级塑料食用醋包装瓶结构设计

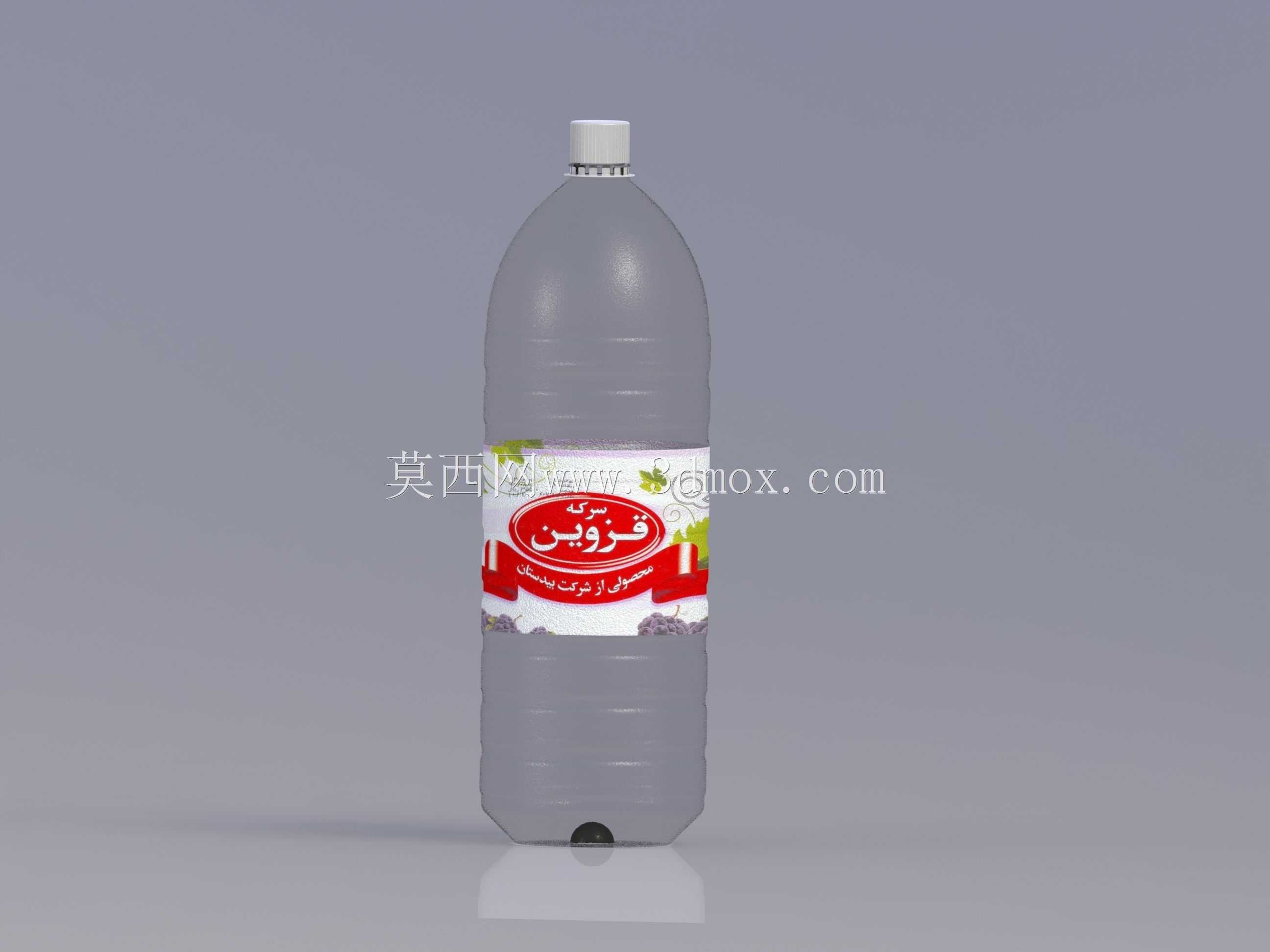

　　日常接触的液态调味品包装中，大容量塑料醋瓶是流通环节占比极高的容器品类，这类容器的三维结构设计需要兼顾吹塑成型工艺可行性、运输堆叠抗形变能力、终端使用便利性、内容物密封保鲜性能多个核心维度，并非简单的回转体拉伸建模就能满足量产要求。从实际应用场景来看，这类1.8L左右规格的塑料醋瓶主要面向家庭日常烹饪使用、小型餐饮门店批量采购场景，需要适配自动化灌装生产线的卡瓶定位、旋盖封口、贴标工序，同时要满足商超堆码、物流运输过程中的垂直载荷要求，避免堆叠过程中出现瓶身凹陷、密封失效漏液的问题。

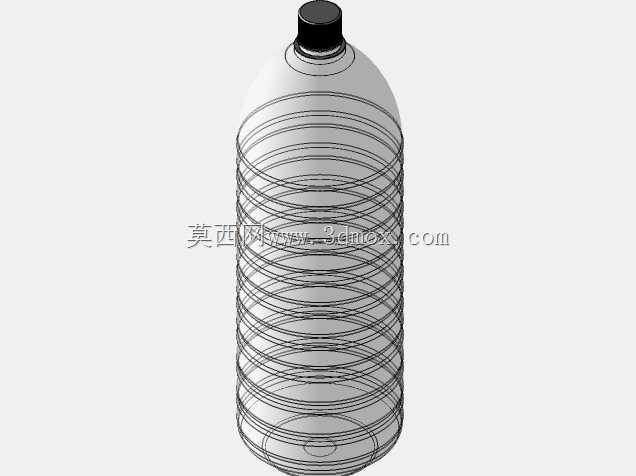

　　设计这类包装瓶时，首先要确定瓶身的主体轮廓，整体采用带微锥度的圆柱形结构，瓶身直径从底部到肩部缓慢收窄，既可以降低吹塑过程中型坯拉伸的壁厚不均风险，也能让空瓶在堆叠存放时实现部分套叠，减少仓储空间占用。瓶身周向分布有多道环形内凹的加强筋，这些加强筋并非装饰性结构，一方面可以提升瓶身的环向刚度，在灌装后内部存在轻微正压、或者外部环境温度变化导致瓶内压力波动时，避免瓶身出现不规则鼓胀影响外观；另一方面，环形筋的位置刚好对应自动化贴标机的标签定位区间，标签上下边缘可以卡在加强筋的台阶处，避免贴标过程中标签出现上下偏移，同时也能减少运输过程中标签被摩擦刮花的概率。瓶身中部的标签区域做了微凹的平面处理，不同于完全圆柱面的贴标基底，微凹平面可以让纸质标签粘贴后更服帖，不会因为瓶身曲面弧度导致标签边缘起翘，尤其在冷藏环境下使用时，标签胶层受冷收缩也能保持足够的粘贴附着力。

　　瓶口部分采用标准的螺纹旋盖结构，螺纹选用梯形牙型，牙距和牙高都经过适配，既可以保证旋盖过程顺畅不滑牙，也能让盖内的铝箔密封垫在旋紧后均匀受压，实现可靠的密封效果，避免醋类含酸液体挥发、或者外界空气进入导致内容物变质。瓶口下方设计有一圈防盗环连接筋，旋盖首次开启时连接筋会断裂，给终端用户明确的开封提示，这部分的结构尺寸需要严格匹配常用的塑料瓶盖规格，不需要单独开制瓶盖模具，降低量产的配套成本。瓶肩部分采用大圆弧过渡结构，避免直角过渡导致的吹塑壁厚过薄问题，同时圆弧过渡可以减少灌装时液体残留挂壁的情况，倾倒使用时液体可以顺着瓶肩的弧度平稳流出，不会因为截面突变导致液体突然涌溅。

　　瓶底部分采用内凹的花瓣式支撑结构，中心位置设置有内凹的胶位，五个支撑脚均匀分布在瓶底边缘，这种结构一方面可以让瓶身放置在平面上时保持足够的稳定性，不会因为底面轻微不平整出现晃动；另一方面，内凹结构可以提升瓶底的抗冲击能力，当瓶子从一定高度意外跌落时，瓶底的弧形结构可以分散冲击能量，避免底部开裂漏液；同时，吹塑成型时瓶底的熔接痕位置刚好在支撑脚之间的凹槽处，不会因为熔接痕强度不足导致放置时出现应力开裂。瓶身的握持区域做了细微的磨砂纹理处理，这些纹理深度控制在0.1mm左右，既不会影响瓶身的整体透明度，也能提升手部握持时的摩擦力，即使手上沾有油污或者水渍，也能稳定握持瓶子倾倒，不会出现打滑脱手的情况。

　　从安装与适配边界来看，这类瓶身的最大外径需要适配现有灌装线的卡瓶板尺寸，通常卡瓶板的开口直径比瓶身最大外径小2mm左右，保证输送过程中瓶子不会从卡板间隙掉落；瓶身总高度需要匹配灌装机的灌装头升降行程，同时要满足贴标机的标签卷绕半径要求，避免标签贴附时出现褶皱。瓶盖拧紧后的总高度要适配标准物流纸箱的内高，通常单箱装6瓶或者12瓶时，瓶顶和纸箱上盖之间预留5mm左右的缓冲间隙，避免运输过程中纸箱受压直接传递到瓶盖位置导致密封失效。另外，瓶身的重量控制也是设计重点，在保证刚度和强度满足要求的前提下，尽可能降低单瓶的塑料克重，既能减少原材料成本，也符合包装轻量化的行业趋势，这就需要在建模时对不同位置的壁厚做差异化设计，比如支撑筋、瓶底、瓶口位置壁厚稍厚，瓶身主体标签区域壁厚稍薄，通过壁厚的合理分布实现性能和成本的平衡。

　　在实际建模过程中，需要优先构建瓶身的主体回转曲面，再通过曲面偏移、切除的方式做出加强筋、标签凹面、底部支撑结构，所有的过渡位置都要做圆角处理，避免出现尖锐棱角导致吹塑时应力集中，同时圆角半径要符合吹塑工艺的最小壁厚要求，避免圆角位置出现料薄穿孔的问题。完成主体结构后还要做拔模分析，确保所有沿开模方向的面都有足够的拔模斜度，避免吹塑脱模时出现刮花、粘模的问题。这类容器的结构设计看似简单，实则每一处曲面、每一道筋位都对应着实际生产、运输、使用环节的具体需求，脱离实际应用场景的建模往往会在量产阶段出现各种工艺或者使用问题，只有结合全链路的使用需求调整结构参数，才能做出符合量产要求的合格包装容器模型。
