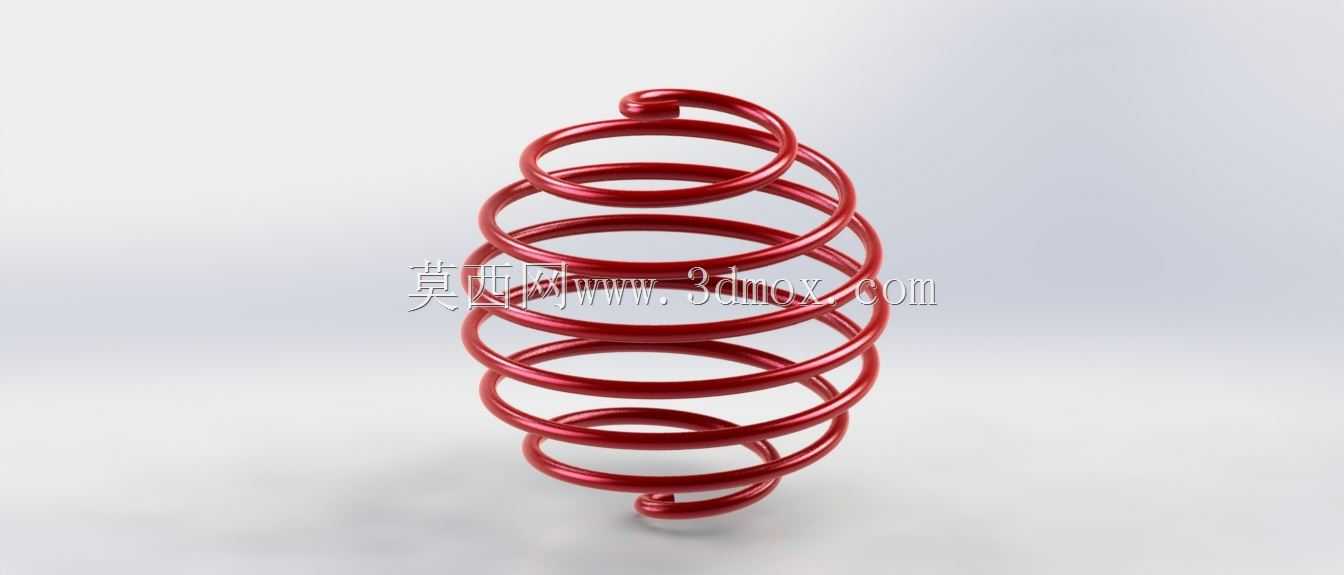

圆柱螺旋压缩弹簧三维结构设计方案

　　在各类机械结构的弹性支撑、缓冲复位场景中，圆柱螺旋压缩弹簧是应用覆盖度极高的通用弹性元件，从日常民用五金到重型工业设备的执行机构、缓冲模块都能见到这类零件的身影。做这款弹簧的三维结构设计时，首先要匹配实际安装工况的载荷边界，先明确安装空间的轴向与径向限制：径向安装孔的内径决定了弹簧的外径上限，要预留至少0.5mm的装配间隙，避免弹簧受压变形时外径胀大卡滞在安装孔内；轴向的安装预压长度、最大工作压缩量则直接对应弹簧的有效圈数、节距参数设计，要保证弹簧在最大压缩行程下，相邻簧圈不会发生并圈接触，避免出现刚性接触导致的弹力突变，同时也要保证预压状态下能提供足够的初始预紧力，防止设备运行过程中弹簧出现松脱移位。

　　从功能特性来看，这类压缩弹簧的核心作用是通过轴向受压产生的弹性形变，提供复位推力、缓冲吸能或者预紧载荷，在阀门的启闭复位结构里，它要保证阀芯在无外力驱动时能可靠回位到密封位置，密封面的比压要靠弹簧的预紧力维持，这时候弹簧的刚度曲线线性度就很关键，不能出现压缩过程中弹力陡变的情况，否则会导致阀门启闭卡涩或者密封失效；在自动化设备的直线导向模块缓冲位，弹簧要吸收运动部件到行程末端的冲击动能，这时候除了刚度匹配，还要考虑簧圈的应力分布，两端的并紧磨平圈要做足够的贴合处理，保证弹簧受压时端面和安装座完全贴合，不会出现偏载导致的簧圈侧向变形，长期运行下不会出现早期疲劳断裂。

　　设计过程中，簧丝直径的选取要结合工作载荷的循环次数来定，如果是高频往复运动的工况，比如气动冲压设备的复位弹簧，每分钟往复次数超过百次的场景，簧丝的应力幅要控制在材料的疲劳极限以内，有效圈数的排布要保证弹簧的自由长度、并紧长度都符合安装尺寸链的要求，两端的支撑圈一般取1到2.5圈，磨平角度不小于270度，端面粗糙度要满足装配要求，避免安装时端面毛刺刮伤安装座的接触面。另外弹簧的旋向也要结合安装场景考虑，如果是套在螺杆类零件外侧安装的弹簧，旋向要和螺杆的螺纹旋向相反，避免弹簧受压转动时和螺纹发生卡滞。

　　从安装边界来看，弹簧的两端定位结构一般是孔定位或者轴定位，不管哪种定位方式，定位结构的深度要能覆盖弹簧的支撑圈部分，防止弹簧在压缩过程中出现侧向滑移，弹簧的最大工作压缩量不能超过其极限压缩量的80%，给材料的弹性形变留足安全余量，避免长期过载运行导致簧丝产生塑性变形，弹力衰减失效。做三维建模的时候，要准确还原螺旋升角、簧丝直径、有效圈数、支撑圈磨平段的结构特征，方便后续做装配干涉检查、机构运动仿真的时候，能真实模拟弹簧压缩过程中的形变状态，验证在全行程范围内弹簧和周边零件有没有运动干涉，尤其是和周边的导向杆、安装孔壁的间隙是否均匀，有没有出现摩擦剐蹭的风险。

　　在不同的应用场景下，弹簧的表面处理也会对应不同的设计要求，在潮湿腐蚀环境下使用的弹簧，一般会做镀锌或者喷塑处理，建模的时候也要预留表面处理层的厚度尺寸，避免装配时因为镀层厚度导致外径超差；在高温工况下使用的弹簧，材料选用耐热弹簧钢的时候，要考虑高温下材料弹性模量的变化，适当调整刚度参数，保证高温环境下弹力输出符合设计要求。很多结构设计新手做弹簧选型或者建模的时候，容易忽略支撑圈的磨平结构，直接把有效圈数通长做螺旋扫描，导致装配的时候弹簧端面和安装座是线接触，受力偏载很容易导致弹簧弯曲变形，实际建模的时候必须把两端的并紧段、磨平平面准确做出来，和实际加工出来的零件结构完全一致，这样导出的工程图才能直接指导生产加工，不会出现加工出来的零件和三维模型尺寸不符的问题。另外在做机构仿真的时候，准确的弹簧参数也能帮助计算整个机构的动态响应，比如复位机构的复位速度、缓冲结构的缓冲行程，都需要基于准确的弹簧刚度模型来计算，要是三维模型的弹簧参数和实际设计值有偏差，仿真出来的结果就没有实际参考价值，甚至会误导后续的结构优化方向。
