按动式中性笔笔尖结构三维设计

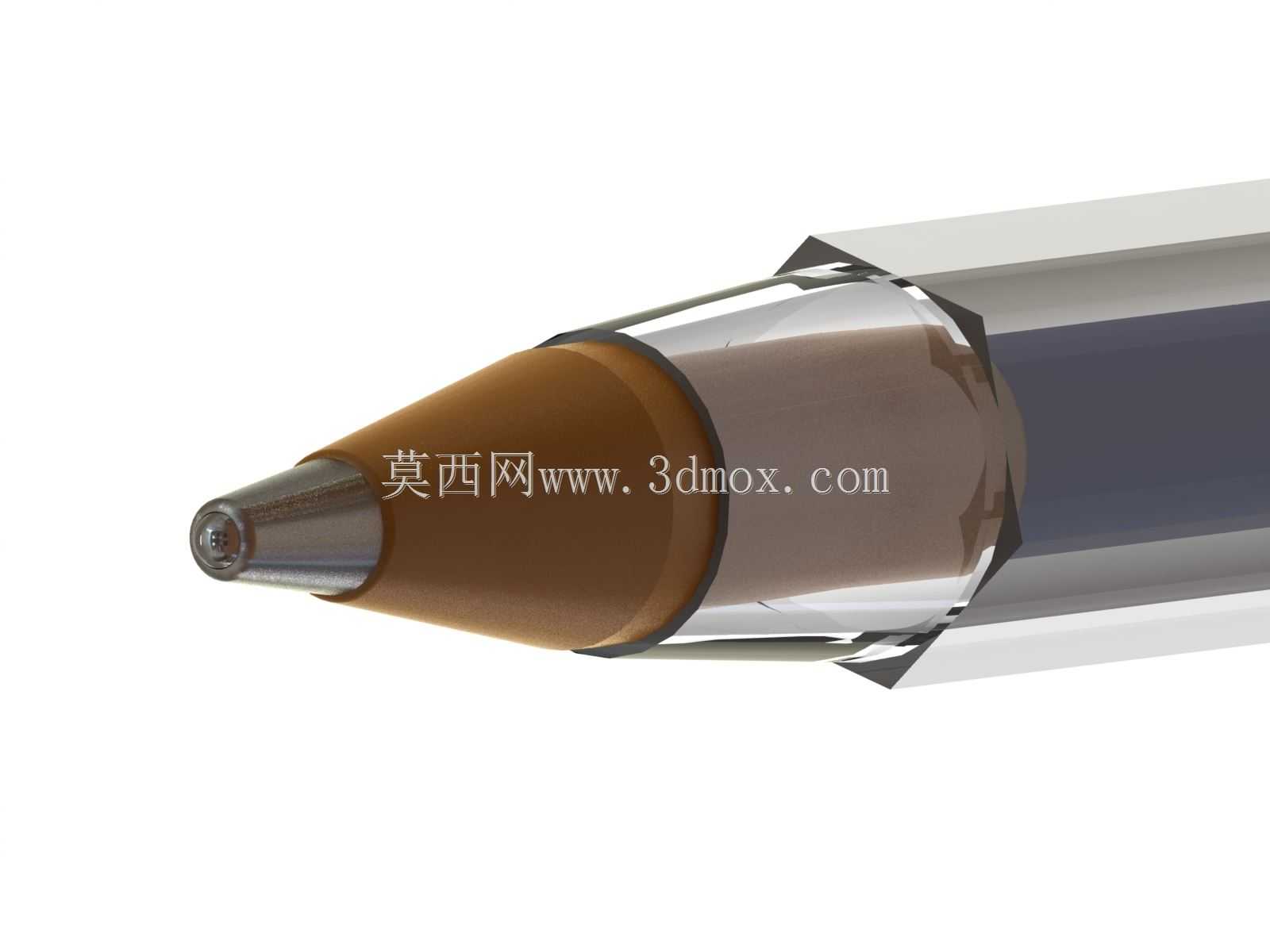

　　日常办公与学生学习场景中，中性笔是使用频率最高的书写工具之一，其笔尖部位的结构设计直接决定书写流畅度、出墨稳定性与使用寿命，很多使用者遇到的断墨、洇纸、笔尖刮纸等问题，本质上都和笔尖组件的配合精度、结构设计合理性直接相关。这款笔尖结构的三维设计，从实际书写的受力场景出发，拆解了中性笔笔尖从钢珠限位、墨道导流到笔芯管衔接的全部配合关系，还原了量产中性笔笔尖的真实装配逻辑。从结构组成来看，最前端的书写钢珠被包裹在锥形笔头的收口位置，钢珠的露出量控制在整体直径的三分之一左右，既保证书写时钢珠可以顺畅滚动带墨，又能避免钢珠受侧向力脱落；笔头的锥形段做了渐变壁厚设计，靠近钢珠的位置壁厚更薄，加工时可以保证收口精度，

　　靠近笔芯衔接段的位置壁厚逐步增加，提升整体抗弯折能力，避免日常使用中笔尖摔落时出现不可逆的变形。墨道的设计藏在笔头内部，从钢珠位置向后延伸出三条对称的导流槽，槽深控制在0.05毫米级别，既可以让笔芯管内的油墨依靠重力和毛细作用持续输送到钢珠表面，又不会因为槽过宽导致出墨量过大造成洇纸，槽的末端做了圆弧过渡，避免油墨在输送过程中出现气泡滞留导致断墨。和笔芯管的衔接部位采用了过盈配合结构，笔头尾部的圆柱段直径比笔芯管内径大0.02毫米，装配时压入笔芯管后可以实现完全密封，不会出现油墨从衔接位置渗漏的问题，同时衔接段做了一圈浅凹槽，压入后笔芯管的塑料材质会轻微嵌入凹槽，进一步提升连接牢固度，避免插拔笔帽或者书写受力时笔头松动脱落。

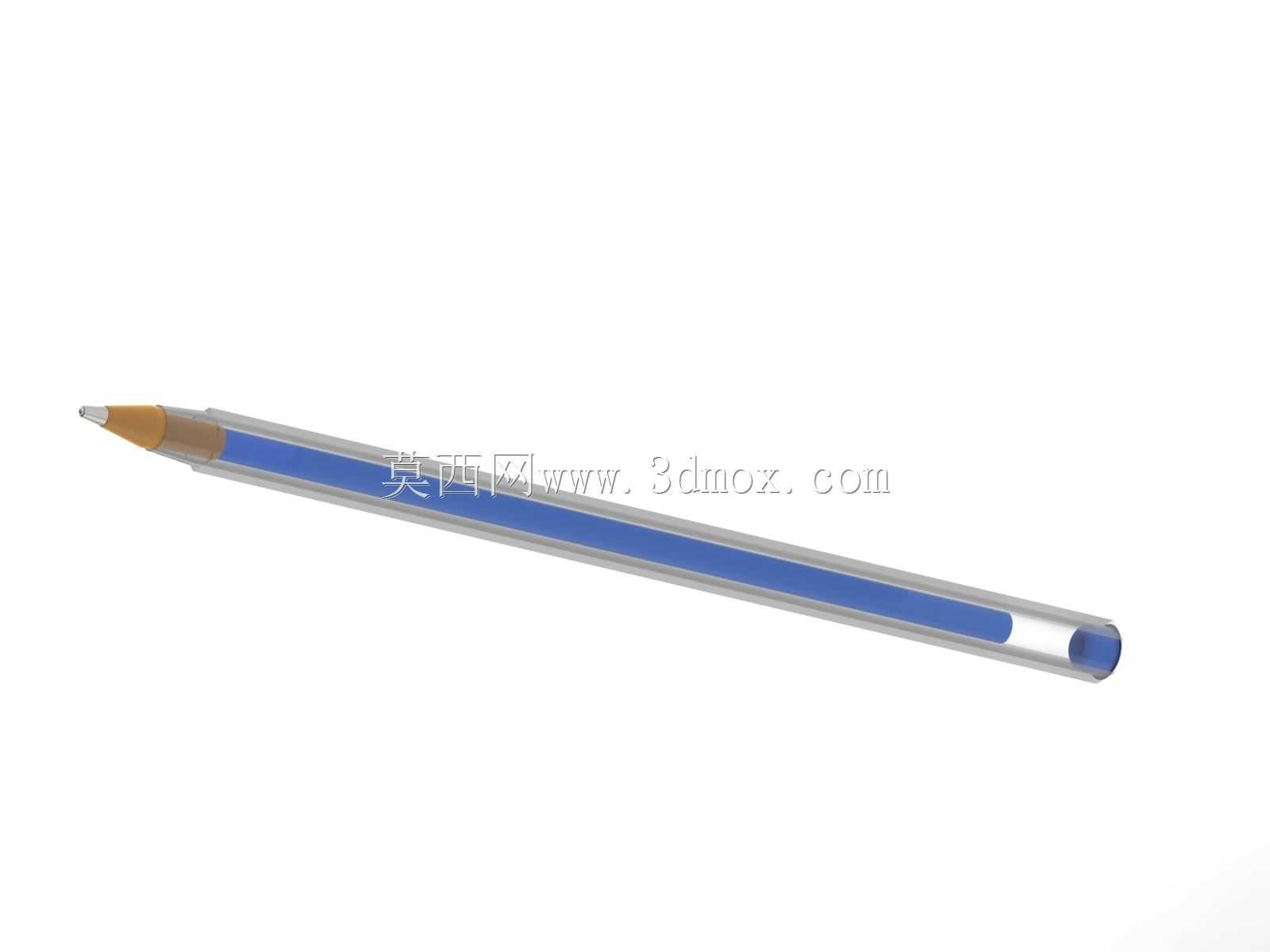

　　从外形尺寸来看，整个笔尖组件的总长度控制在15毫米左右，锥形段的锥角为12度，这个角度既可以保证书写时视线不会被笔头遮挡，能清晰看到笔尖落点位置，又能保证笔头的结构强度；最前端钢珠的直径为0.5毫米，是日常书写最常用的规格，适配绝大多数常规书写场景的线条宽度需求。在实际建模过程中，所有配合面都做了公差匹配设计，钢珠和笔头包裹位置的配合间隙控制在0.01毫米以内，既保证钢珠可以无卡顿滚动，又不会出现间隙过大导致油墨渗漏的问题；笔头的外表面做了镜面抛光处理的结构预留，避免加工后表面存在毛刺导致书写时刮纸。从应用场景延伸来看，这套笔尖结构不仅可以用于常规中性笔设计，也可以通过调整钢珠直径、导流槽深度适配签字笔、绘图笔等不同书写工具的需求，

　　结构上的密封设计也可以适配不同粘度的油墨类型，不管是速干油墨还是普通油性油墨都能实现稳定出墨。很多入门级的文具结构设计容易忽略笔尖内部导流槽的对称度问题，一旦导流槽分布不均，就会出现某一个方向出墨不畅、书写时线条粗细不均的问题，这套设计在建模时就对导流槽做了圆周阵列的全约束，保证三个槽的位置度误差控制在0.005毫米以内，从设计端就规避了量产时可能出现的出墨不均问题。另外，笔尖和笔杆前端的避让边界也做了匹配设计，当笔尖收回笔杆内部时，锥形段和笔杆前端的导向孔之间保留0.1毫米的间隙，既不会因为间隙过大导致笔尖收回时出现晃动，也不会因为间隙过小出现伸缩卡顿的问题，笔杆前端的导向孔做了圆角过渡，避免长期伸缩磨损笔头表面的镀层。
