带安装支座外螺纹直角流体接头结构

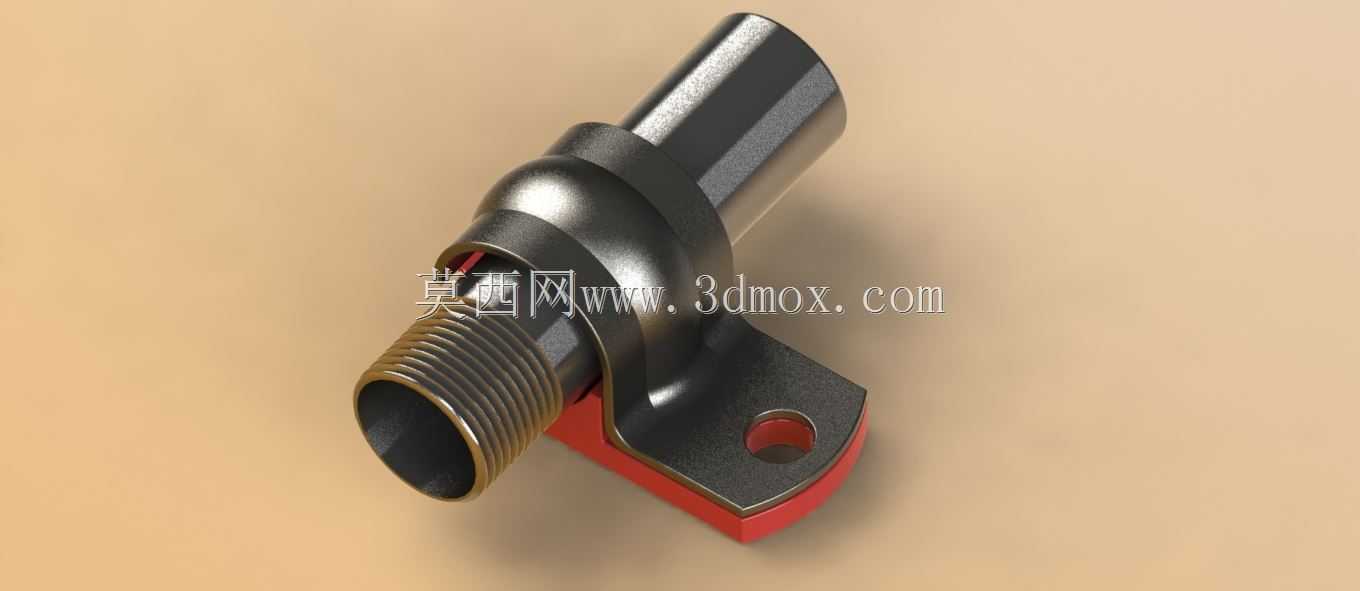

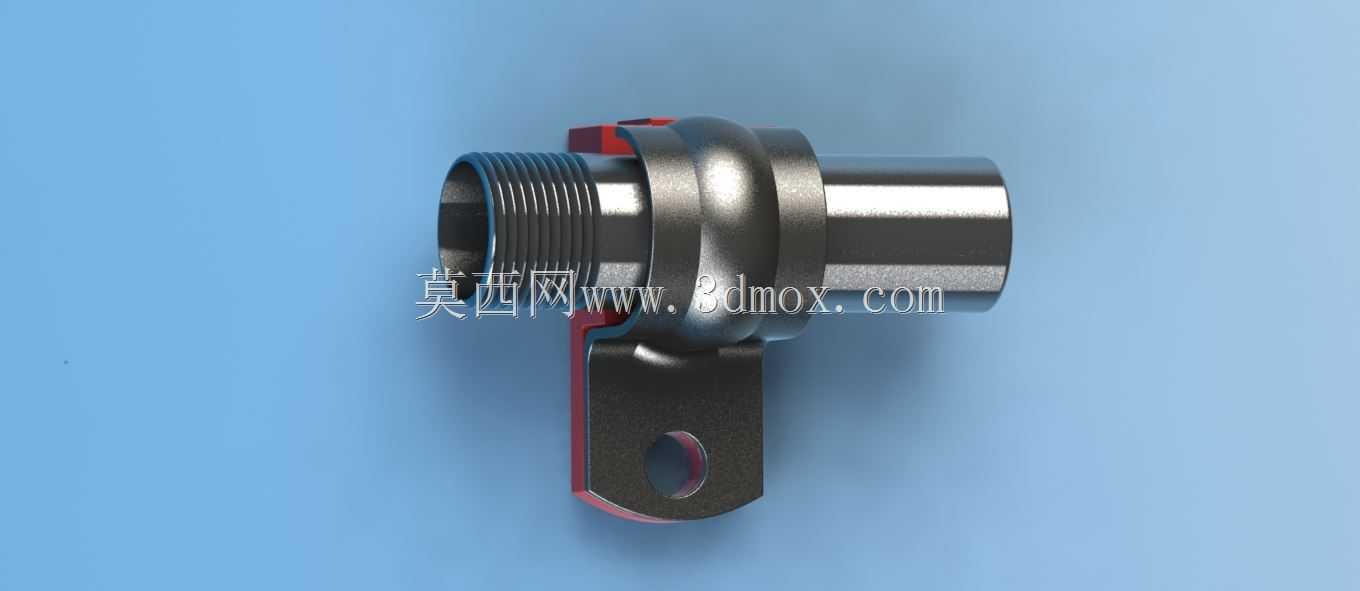

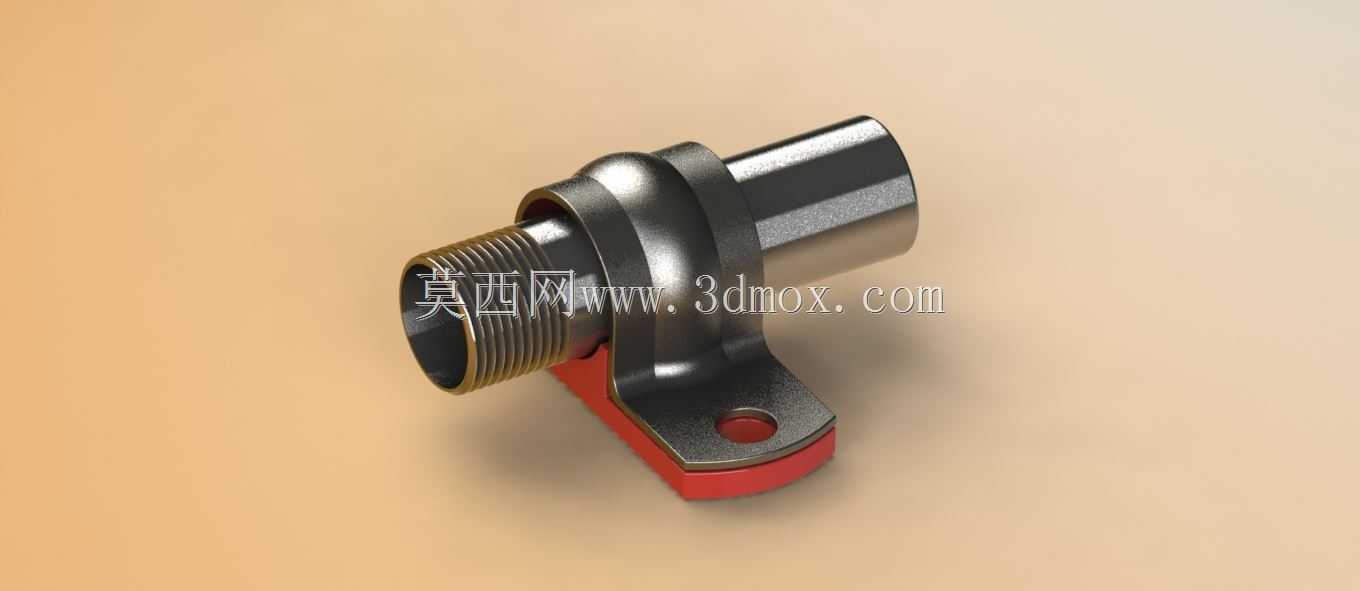

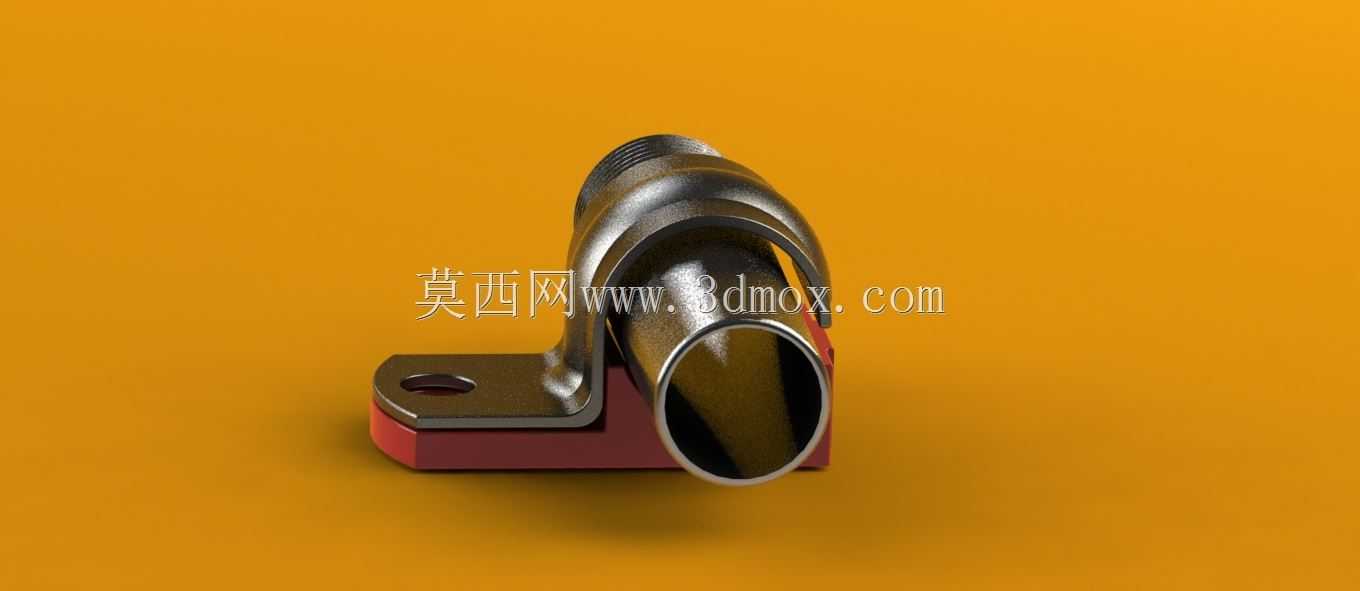

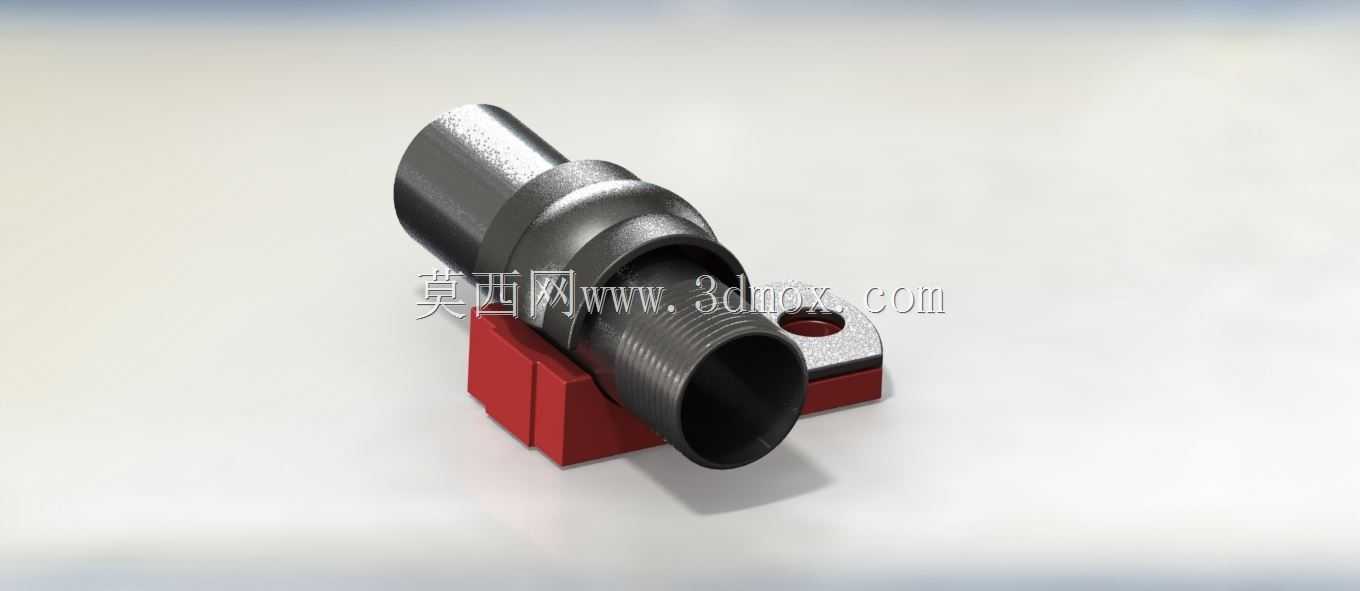

　　在流体输送管路系统的布设场景里，这类带安装支座的直角接头是解决管路转向、固定点位接驳需求的常用零部件，常见于小型液压回路、气动控制管线、低压润滑系统以及民用供水供气的转角接驳位置，很多设备内部受安装空间限制，无法通过长管路弯折完成转向，硬管弯折还会产生通径缩减、应力集中的问题，这类一体式直角接头就能直接完成90度方向的管路转接，同时自带的安装支座可以直接将接头固定在设备基座、墙板或者安装面板上，避免管路运行过程中因为流体脉动、设备振动产生接头移位、密封失效的问题。从结构设计来看，接头主体采用一体式锻压成型的流道结构，相比拼接式的直角接头，没有额外的拼接焊缝或者密封接合面，从根源上减少了泄漏点，流道内壁做了圆弧过渡处理，

　　流体经过转角位置时不会产生直角对冲的紊流，能有效降低管路的压力损失，减少流体冲刷带来的内壁磨损，延长接头的使用寿命。接头一端采用标准外螺纹结构，螺纹段的长度预留了足够的密封配合空间，可以搭配生料带、密封胶或者金属密封垫圈完成与对应内螺纹接口的密封连接，螺纹的公差按照普通管路连接的通用标准设计，能适配市面上同规格的标准内螺纹接口，不需要额外做定制加工。另一端的光轴插接段，是用来对接软管或者快插接口的结构，外圆表面做了高精度的磨削处理，表面粗糙度控制在适合密封的区间，插接软管之后可以通过卡箍、喉箍完成紧固，也可以适配对应的快插母头实现无工具快速接驳。侧面延伸出来的安装支座，和接头主体是一体成型的结构，支座上开有一个圆形安装通孔，

　　安装时可以通过螺栓穿过这个孔位，将接头牢牢固定在预设的安装点位上，支座和接头主体连接的位置做了加厚的圆角过渡，避免长期受振动载荷的时候出现应力断裂的问题，支座底面做了铣平处理，和安装面贴合的时候不会出现间隙，保证安装之后接头的位置精度，不会因为贴合面倾斜导致管路对接出现别劲的问题。从安装边界来看，这类接头的整体轮廓尺寸紧凑，直角两端的长度比例经过优化，安装之后不会占用过多的周边空间，安装孔的中心到两个接口端面的距离都控制在常规管路布设的安全间距范围内，不会和周边的其他零部件产生干涉，在做三维布局的时候，只需要预留出螺纹端的拧扳手操作空间、插接端的软管弯曲半径空间，以及安装螺栓的锁紧操作空间即可，不需要额外预留过多的冗余空间，

　　非常适合空间紧凑的设备内部管路布设。在实际选型应用的时候，需要根据管路的工作压力、流体介质类型匹配对应的接头材质，常规工况下采用碳钢镀锌材质就能满足防锈和强度需求，有腐蚀介质的场景可以更换为不锈钢或者铜质材质，密封面的形式也可以根据实际需求调整为锥面密封或者平面密封，适配不同的压力等级要求。这类接头的建模过程中，需要重点关注流道的同心度、螺纹的建模精度、安装孔的位置公差，在做装配仿真的时候，要模拟接头安装之后的管路受力情况，确认支座的强度能承受管路的重量以及流体脉动带来的交变载荷，避免实际使用过程中出现支座断裂、接头变形的问题。很多现场布设管路的施工人员反馈，这类带固定支座的直角接头，相比无固定的普通直角弯头，后期维护的成本低很多，因为接头位置被完全固定，不会因为管路晃动导致螺纹松动，密封件的使用寿命能提升三倍以上，尤其是在有持续振动的设备上，比如小型空压机、自动化生产线的气动回路、机床的润滑管路里，这类接头的应用占比非常高，能有效减少管路泄漏的故障点，降低设备的停机维护时间。在做三维建模的时候，还要注意接头的壁厚设计，转角位置的壁厚要比直管段稍厚，因为流体在转角位置对管壁的冲刷力更大，加厚处理可以避免长期冲刷导致的管壁磨穿问题，同时外表面的过渡圆角要做的顺滑，没有尖锐的棱角，一方面是避免安装的时候划伤操作人员，另一方面也能减少应力集中，提升接头的整体结构强度。
