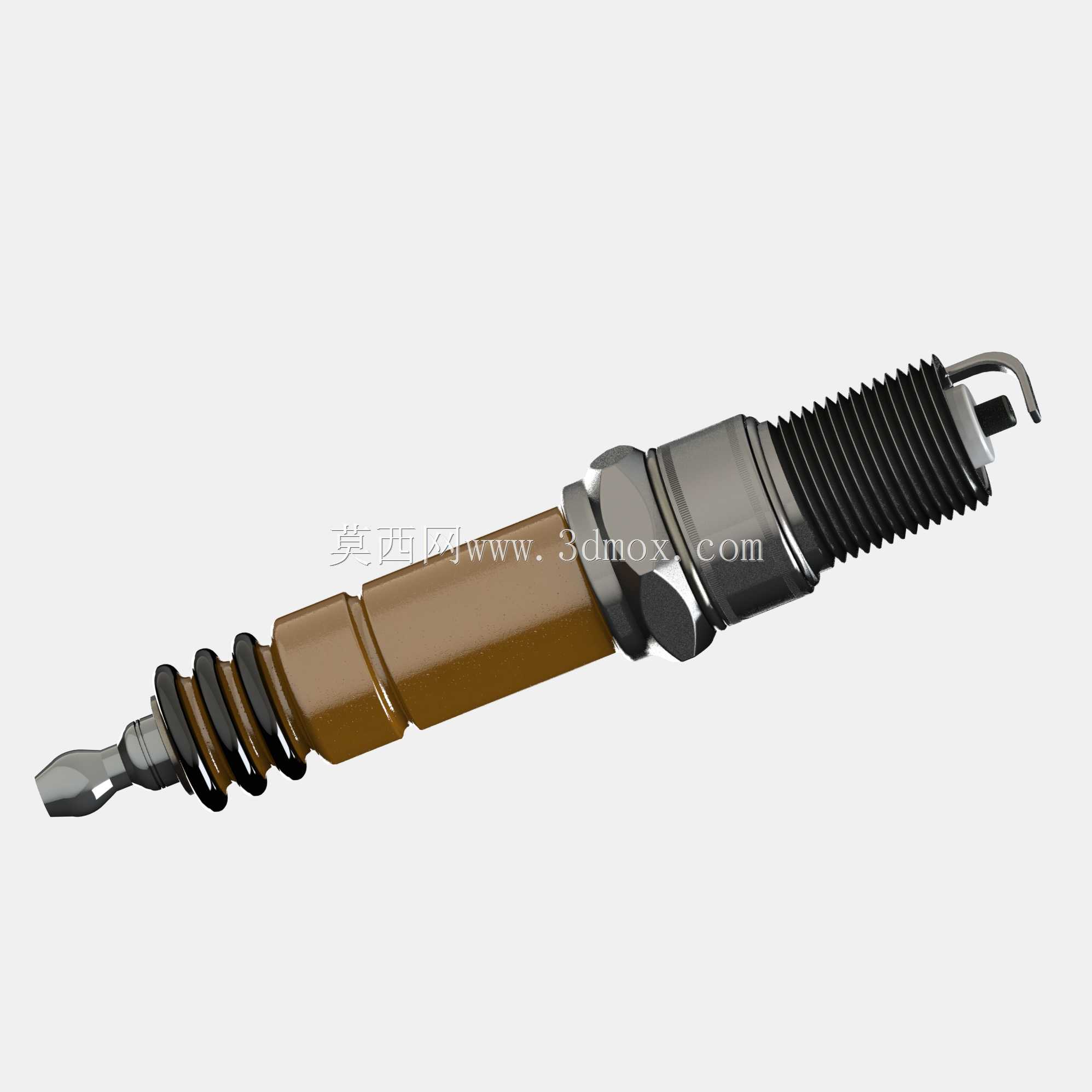

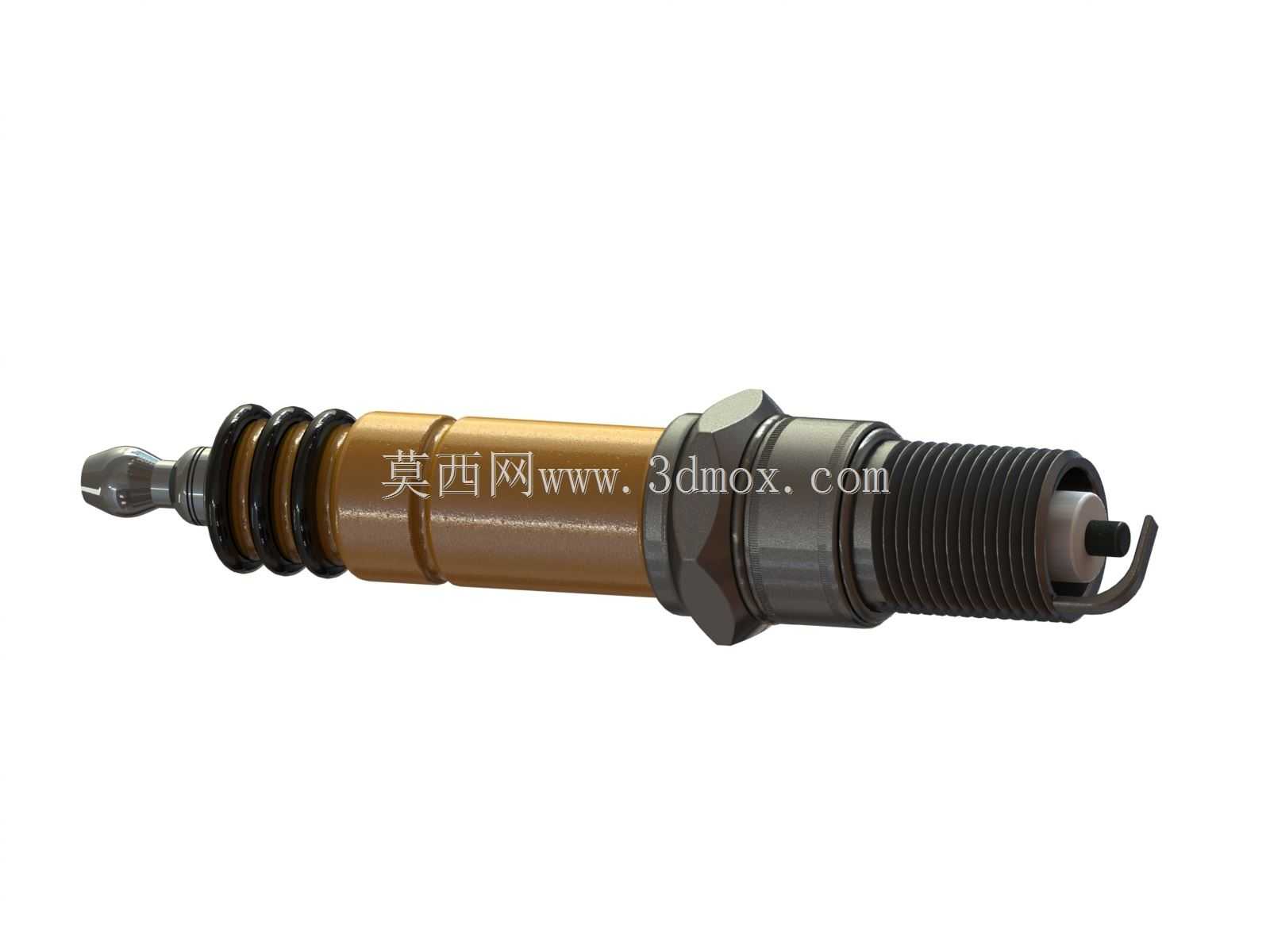

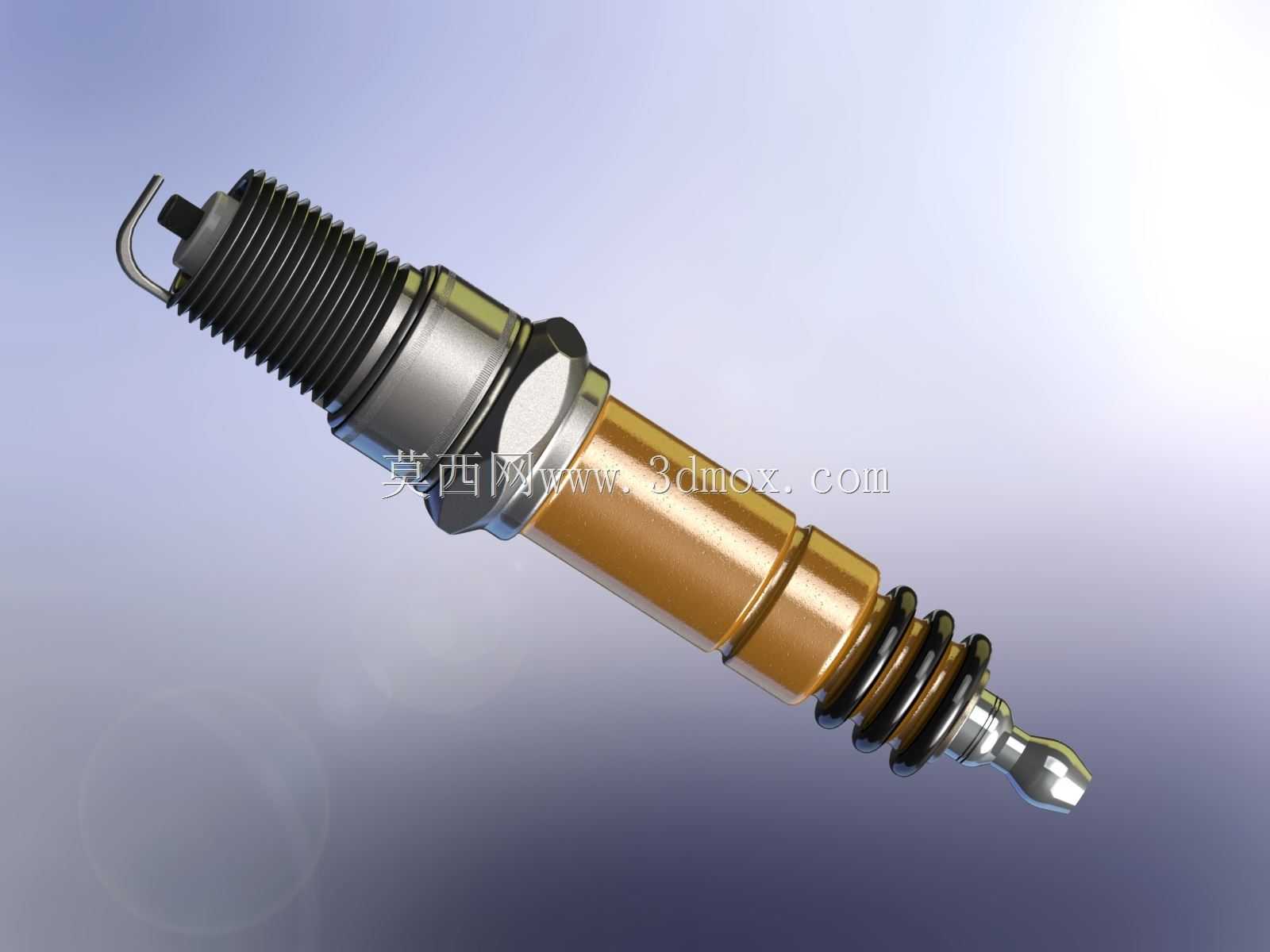

车用点火火花塞结构三维数模

　　这款火花塞的三维建模完全围绕内燃机点火系统的实际工况展开，建模过程中首先梳理了其在汽油发动机燃烧室的安装边界：螺纹段采用公制标准火花塞螺纹规格，配套缸盖上火花塞安装孔的攻丝尺寸、密封锥面角度完全匹配量产发动机的设计规范，安装时的拧紧力矩对应的螺纹啮合长度、密封垫圈压缩量都在数模中做了对应结构预留，避免实际装配时出现干涉、密封失效的问题。从功能结构来看，数模完整还原了中心电极、侧电极、金属壳体、陶瓷绝缘体、接线螺杆、密封垫圈、尾部接线螺母的全部细节：中心电极与侧电极的间隙按照常规量产车用火花塞的标准间隙设定，电极头部的倒角、侧电极的弯折角度完全贴合实际点火需求，保证高压跳火时的电弧位置处于燃烧室最优点火区域，

　　能够快速点燃气缸内的油气混合物。陶瓷绝缘体部分的棱纹结构并非装饰设计，建模时还原了其增加表面爬电距离的功能结构，避免高压电在绝缘体外表面出现闪络击穿，同时陶瓷段的外径尺寸、与金属壳体的压装配合段过盈量都做了结构还原，保证壳体与绝缘体之间的密封性能，防止燃烧室高温高压燃气从配合间隙泄漏。金属壳体的六角拧动段尺寸匹配标准火花塞套筒的规格，方便装配时的扭矩施加，壳体表面的镀层结构在数模外观上做了对应呈现，还原量产件的防腐蚀、耐高温氧化的表面处理特征。从应用场景来看，这类火花塞广泛适配小排量自然吸气汽油发动机，覆盖家用乘用车、小型通用汽油机、摩托类动力设备的点火系统需求，建模时兼顾了不同安装场景下的结构兼容性：

　　尾部接线端的结构同时适配压线式点火线圈与螺帽固定式高压点火线，不需要额外改型即可匹配不同的点火系统连接方式。建模过程中特意区分了不同部件的材质特征：金属壳体的钢材质感、陶瓷绝缘体的高致密绝缘材质、电极部位的耐高温合金材质、密封垫圈的铜质软金属特征都在数模外观上做了区分，方便后续做渲染、装配仿真或者结构教学使用。在结构设计逻辑上，数模还原了火花塞的热值匹配对应的内部导热路径：中心电极到陶瓷绝缘体、再到金属壳体最后传导到缸盖的散热路径结构完整，能够直观展示不同热值火花塞的绝缘体裙部长度差异，方便设计人员理解火花塞热特性与发动机工况的匹配关系——高功率发动机需要冷型火花塞缩短绝缘体裙部长度加快散热，

　　低负荷小排量发动机需要热型火花塞提升裙部温度避免积碳，这些结构差异在本次数模中都有准确体现。另外数模中还原了内部密封导电玻璃的填充位置，虽然属于内部不可见结构，但完整建模后可以用于火花塞生产工艺的仿真演示，展示压装、填充、焊接的全工序装配关系。安装边界方面，数模预留了点火线圈的安装空间，火花塞突出燃烧室的长度按照常规设计设定，既不会因为突出过多导致电极碰撞活塞顶部，也不会因为缩进过多导致点火位置不佳造成燃烧不充分。侧电极的焊接位置、与中心电极的对中精度都在数模中做了还原，实际生产中侧电极的焊接强度、对中偏差直接影响火花塞使用寿命与点火稳定性，建模时的基准设定完全按照量产工艺的定位基准来做，保证数模可以直接用于工艺工装的设计参考。
