变径弯曲螺旋压缩弹簧结构设计

　　在各类需要非直线轴向弹性补偿的机械结构中，常规直柱形螺旋弹簧往往无法适配安装空间的走向限制，也难以匹配偏载工况下的力值输出需求，这类弯曲形态的螺旋弹簧正是为解决这类场景痛点设计的弹性元件。从实际应用场景来看，这类弹簧常出现在汽车座椅调节机构、异形空间的离合复位结构、小型机电设备的非直线行程复位组件、医疗器械的操作端回弹结构中，当安装路径存在弧形弯折、弹簧的受力方向与自身轴线无法保持同轴时，直形弹簧会出现侧向剐蹭、力值偏移、局部应力集中断裂的问题，而预制成型的弯曲弹簧可以顺着安装腔的弧形走向布置，在工作行程中保持簧圈之间的均匀间隙，避免卡滞与异常磨损。

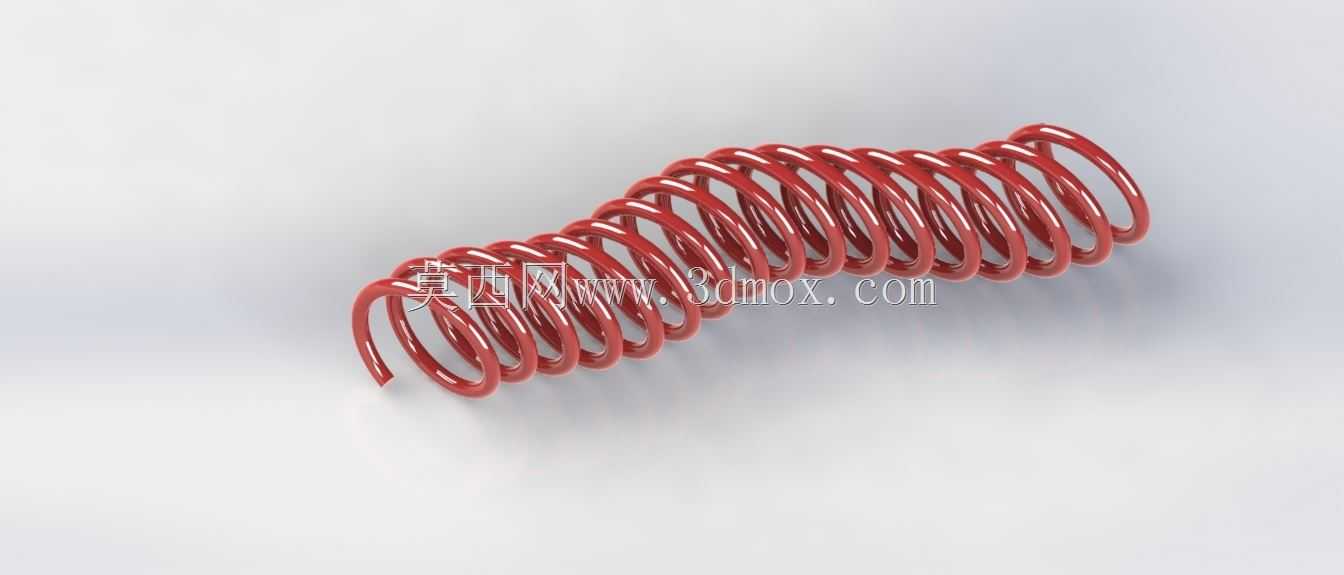

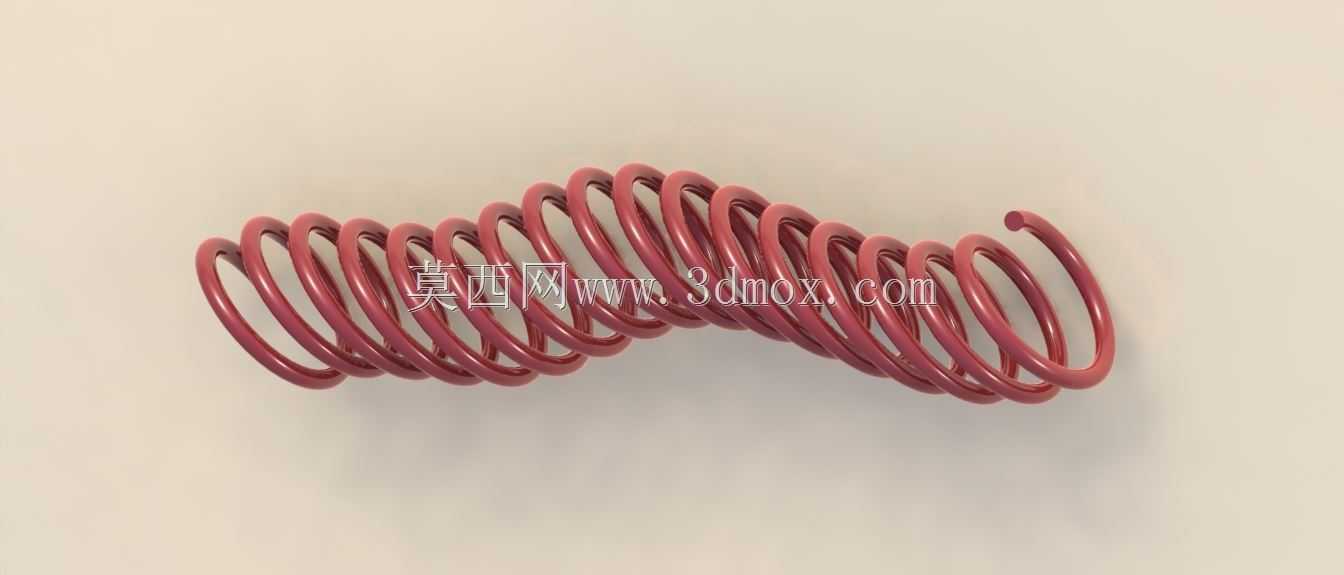

　　从功能特性来看，这款弯曲弹簧保持了螺旋压缩弹簧的基础力学特性，在承受轴向压力时可以储存弹性势能，在外力撤除后完成复位动作，同时其弯曲的外形可以适配弧形的安装空间，不需要额外设计导向结构来改变弹簧的受力方向，减少了机构的零件数量，也降低了导向摩擦带来的力值损耗。簧圈采用等节距设计，在额定压缩行程内，力值与变形量保持线性关系，方便工程师在选型时通过刚度参数计算匹配负载需求，两端的收口结构经过磨平处理，安装时可以与支撑端面保持充分贴合，避免工作过程中出现弹簧窜动、偏斜的问题。

　　设计这类弯曲弹簧时，首先需要确定安装路径的曲率半径，弹簧的中径弯曲曲率需要与安装腔的走向完全匹配，避免装入后出现预压应力不均的问题；其次要核算簧丝直径与弹簧中径的比值，保证弹簧在弯曲成型后，内侧簧圈不会因为弯曲应力出现叠压，外侧簧圈不会因为拉伸变形出现节距过大导致的刚度不足。簧丝的材质选型通常根据使用场景的环境要求确定，常规工况下采用碳素弹簧钢丝即可满足强度与疲劳寿命要求，在腐蚀环境或高低温环境下则需要更换为不锈钢丝或合金弹簧丝，设计时需要预留足够的强压处理余量，保证弹簧经过立定处理后永久变形量控制在允许范围内，避免使用过程中出现力值衰减。

　　外形尺寸与安装边界方面，这类弹簧的安装空间需要沿着弯曲轴线预留足够的压缩行程余量，弹簧两端的支撑面需要保持与弹簧端部端面平行，避免安装后出现初始偏载；弹簧的弯曲段外侧需要预留不小于簧丝直径四分之一的间隙，避免工作过程中簧圈与安装腔内壁发生剐蹭，内侧则需要保证最小弯曲半径处的簧圈在最大压缩量下不会出现并圈摩擦，防止长期工作后出现磨损断裂。在装配时，需要注意弹簧的弯曲方向与机构的运动方向保持一致，不能反向扭转安装，否则会导致弹簧工作时出现附加扭转应力，大幅缩短使用寿命。

　　从结构可靠性角度来看，这类弯曲弹簧的应力集中点主要出现在弯曲半径最小的区段，设计时需要对该区域的簧圈进行应力校核，保证最大切应力在材料的许用应力范围内，同时在卷制成型后需要对该区域进行表面强化处理，比如喷丸处理，提升表面残余压应力，增强疲劳寿命。和直形弹簧搭配导向杆的结构方案相比，采用一体弯曲成型的弹簧可以减少导向零件的加工成本，也避免了导向杆与弹簧内径之间的摩擦损耗，在小行程、异形安装空间的场景下，结构紧凑性优势十分明显，不需要额外调整机构的整体布局来适配弹簧的直线安装要求，能够有效压缩整体设备的体积。
