带法兰花键结构旋转联轴器

　　在各类需要传递旋转扭矩的工业传动场景中，这类带法兰端的花键式旋转联轴器是十分常见的传动连接件，它主要承担着两根轴之间的扭矩传递任务，同时可以补偿两轴之间存在的少量安装同轴度误差、轴向窜动余量，避免刚性连接带来的轴系附加载荷，延长整套传动链路中轴承、轴件的使用寿命。从实际应用场景来看，这类联轴器常出现在机床进给传动链路、中小型减速机输出端连接、自动化设备的旋转工位动力传递、纺织机械的辊筒驱动端等位置，相比普通的凸缘联轴器，它的花键轴结构可以允许连接端存在一定范围的轴向滑移，不会因为设备运行过程中的热胀冷缩、装配累积误差导致轴系卡滞，相比弹性套柱销联轴器，它的金属刚性接触结构可以传递更大的额定扭矩，适合中高负载的连续运转工况。

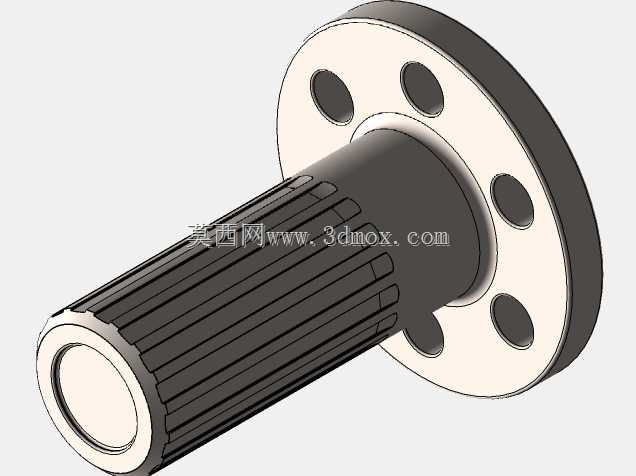

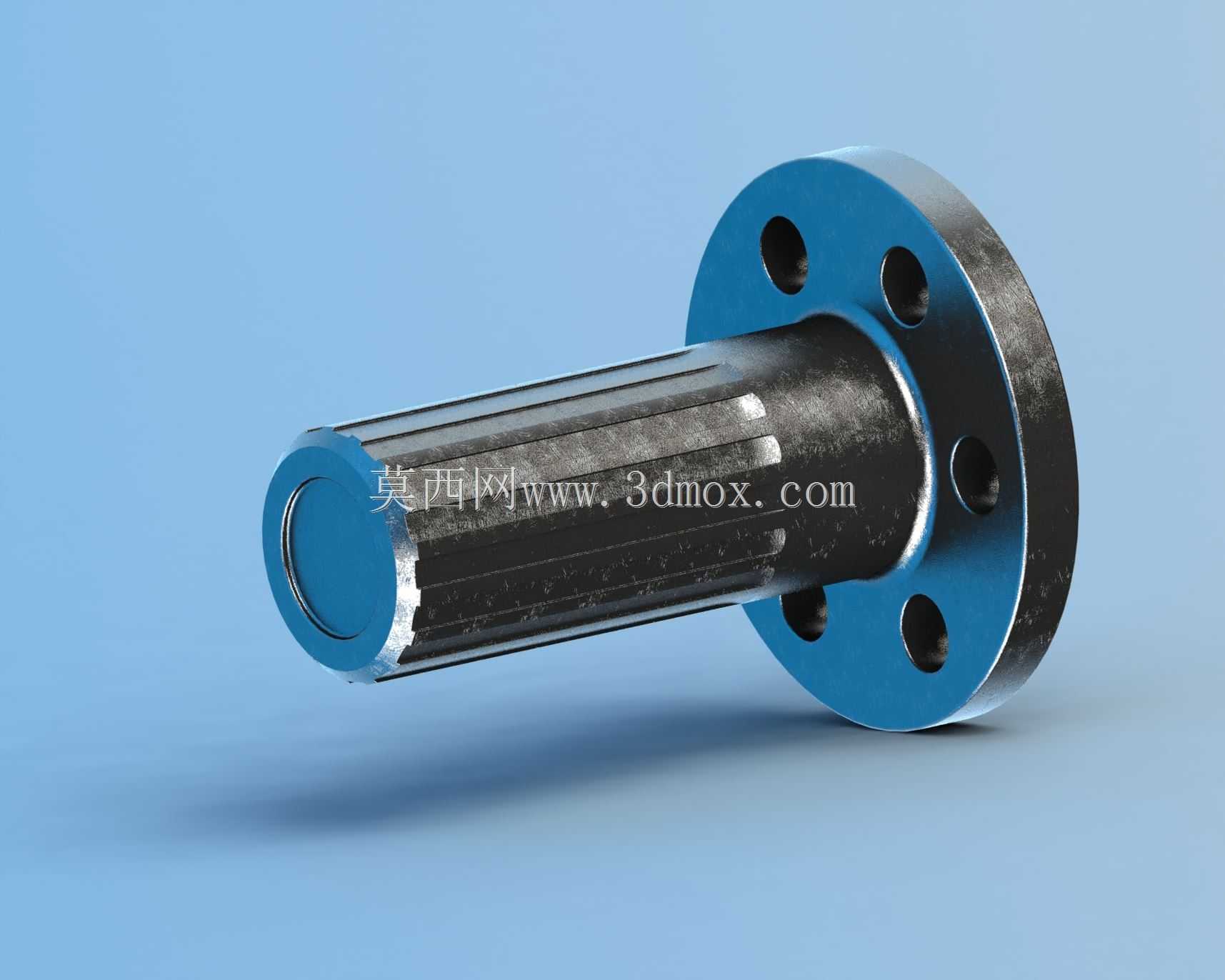

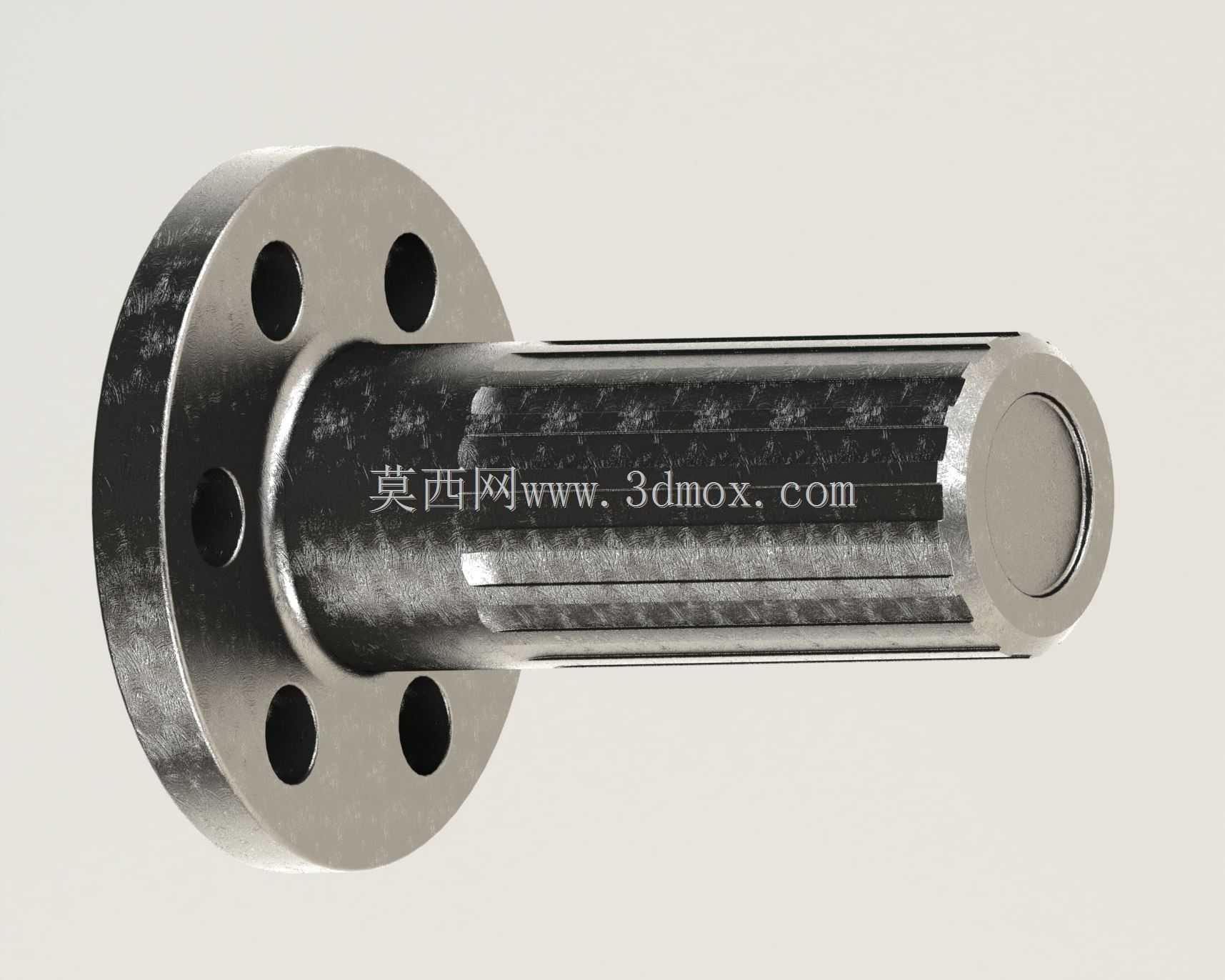

　　从结构设计思路来看，这款联轴器采用一体化加工的结构形式，一端为带均布安装孔的圆形法兰盘，法兰端面上的六个通孔沿圆周方向等距分布，安装时可以通过螺栓与配套的从动端法兰盘刚性锁紧，保证扭矩传递过程中无打滑、无间隙，适合需要正反转频繁切换的传动场景，不会因为连接间隙产生换向冲击。另一端为外花键轴结构，花键齿采用矩形齿廓设计，相比渐开线花键，矩形花键的加工工艺性更好，普通的滚齿、铣削设备即可完成加工，后期维护更换配套的内花键套成本更低，齿侧的配合间隙可以根据实际使用工况调整，既可以选择小间隙配合用于高精度旋转传动，也可以选择稍大间隙配合用于存在安装偏差的现场改造场景。花键轴的端面做了倒角处理，装配时可以更顺畅地插入内花键孔，避免装配过程中刮伤花键齿面，影响配合精度。

　　从安装边界与尺寸适配角度来说，法兰盘的外径尺寸大于花键轴的大径，安装时法兰端面需要与对接法兰的端面保持完全贴合，装配前需要清理两个法兰结合面的毛刺、铁屑与油污，避免结合面存在杂质导致连接后出现端面跳动，影响旋转精度。法兰上的安装孔为光孔设计，装配时螺栓需要从联轴器侧穿入，在对接法兰侧加装防松垫圈与螺母锁紧，锁紧时需要按照对角线顺序分次拧紧螺栓，避免法兰面受力不均导致安装后轴系出现偏斜。花键轴端的有效配合长度需要根据对接内花键的深度确定，装配时要保证花键的啮合长度不小于花键轴有效长度的80%，避免齿面接触应力过大导致过早磨损，同时要预留出0.5mm到1mm的轴向窜动间隙，防止设备运行过程中轴系热伸长导致花键副顶死。

　　在实际选型使用过程中，需要先核算传动链路的额定扭矩，确保联轴器的额定传递扭矩大于实际工况峰值扭矩的1.5倍以上，避免过载导致花键齿变形、法兰连接螺栓断裂。如果用于存在冲击载荷的工况，比如冲压设备的送进传动、破碎机的辅助传动，还需要在法兰连接面加装定位销，增强连接的抗剪切能力。日常维护时需要定期检查法兰螺栓的锁紧力矩，花键配合位置定期涂抹润滑脂，减少齿面的磨损，当发现花键齿侧间隙超过设计允许值、法兰端面跳动超过0.1mm时，需要及时更换联轴器，避免故障扩大影响整套设备的运行。这类刚性花键法兰联轴器的结构没有易损的弹性元件，整体可靠性更高，适合长期连续运转的工业场景，只要安装时保证同轴度误差在允许范围内，正常工况下的使用寿命可以达到上万小时，大幅降低设备的维护频次与运维成本。
