四合一铸铁排气歧管结构设计

　　该排气歧管为直列四缸发动机配套的排气汇集部件，核心作用是将四个气缸排出的高温废气有序汇集后，输送至下游三元催化器、消声器等排气后处理装置，是内燃机进排气系统中直接影响排气效率、发动机充气性能的关键结构件。从实际装车场景来看，这类四合一结构的歧管多用于小排量自然吸气乘用车发动机，安装位置处于发动机缸盖排气侧与排气前段管路之间，长期承受800-1000℃的高温废气冲刷，同时需要承受发动机运行过程中产生的振动、排气脉冲带来的交变载荷，因此结构设计阶段需要同时兼顾气流组织、结构强度、热变形补偿三个核心维度的需求。

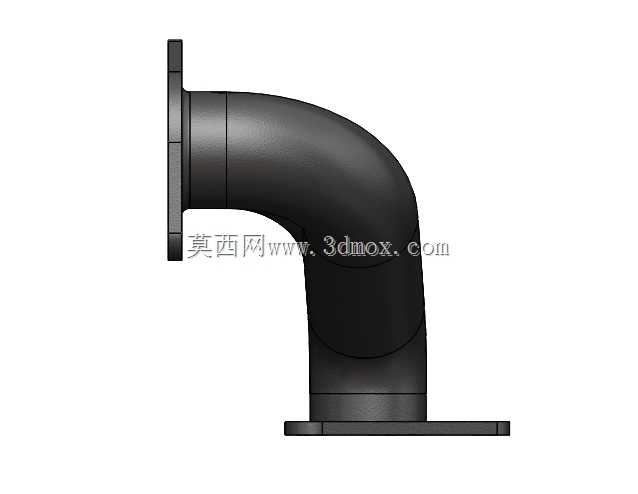

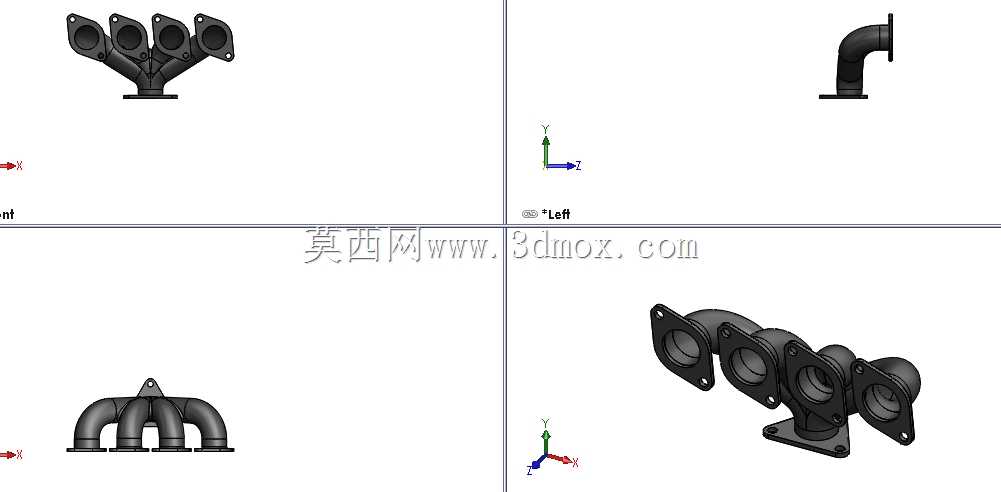

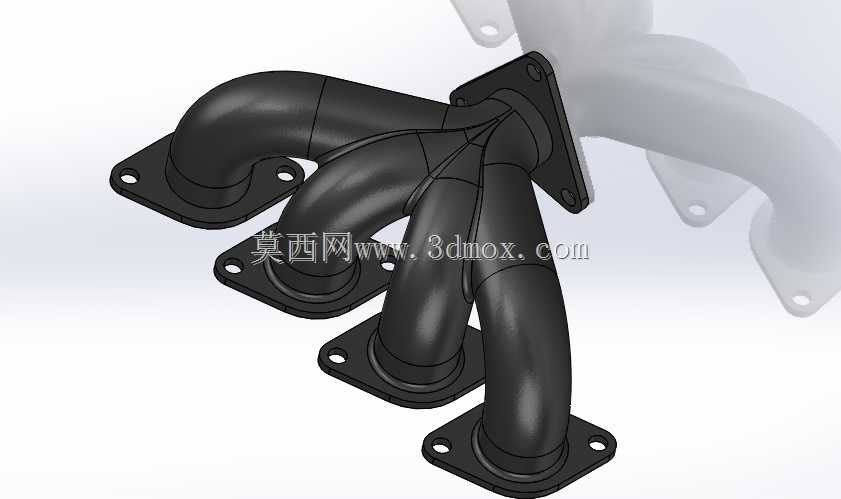

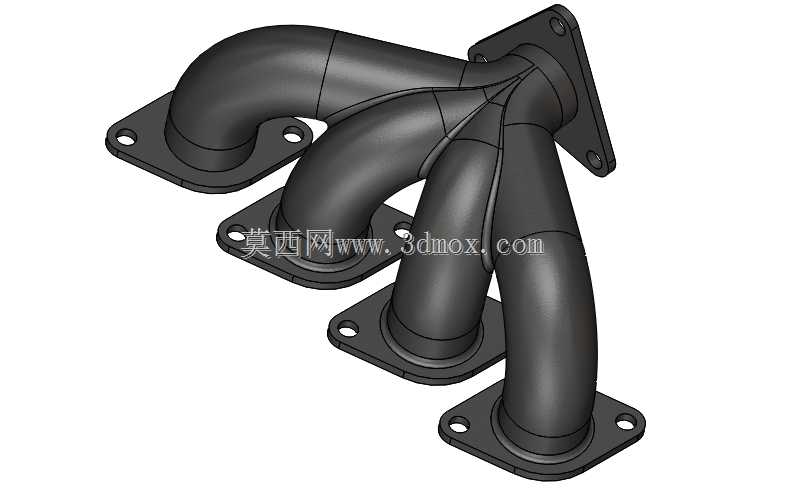

　　从结构设计思路来看，该歧管采用等长渐变流道设计，四个支管分别对应发动机四个气缸的排气口，每个支管的弯曲弧度、流通截面经过平滑过渡处理，避免流道内出现直角转折、截面突变等容易引发气流紊流的结构，尽可能降低各缸排气之间的干涉问题，减少排气阻力，提升发动机的排气顺畅度，这对于提升发动机高转速区间的功率输出、降低泵气损失有直接作用。四个支管最终汇集到一个总出口法兰，总出口的流通截面匹配四个支管的总流通面积，避免汇集位置出现气流拥堵，同时总出口法兰采用平面密封结构，通过螺栓与下游排气部件连接，保证高温高压废气不会出现泄漏问题。

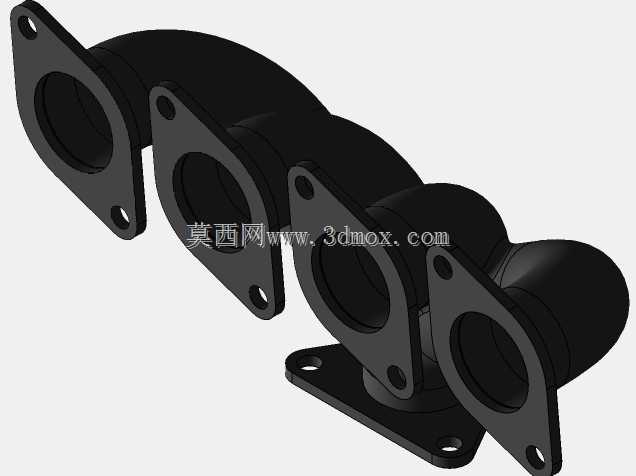

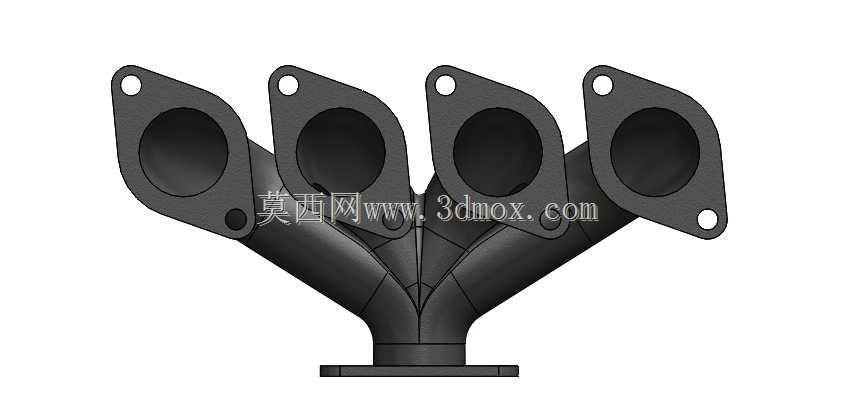

　　安装边界方面，每个支管的进气端都设计了独立的方形安装法兰，法兰上预留两个对称布置的螺栓安装孔，安装时通过螺栓将每个支管法兰压紧在发动机缸盖对应的排气口位置，法兰与缸盖之间加装金属密封垫片，保证每个气缸排气口的密封可靠性，避免废气泄漏引发的舱内异味、功率损失问题。四个进气法兰的安装孔位间距、法兰平面度都需要与发动机缸盖的排气口安装基准严格匹配，否则安装时会出现法兰错位、密封压合不均的问题，实际建模过程中需要严格对齐缸盖安装面的坐标基准，保证各安装孔的位置度公差控制在合理范围内。总出口法兰同样采用带安装孔的方形结构，安装孔位置与下游排气部件的法兰孔位对应，保证对接安装的同轴度。

　　材质选择上采用铸铁材质，一方面铸铁的高温强度表现优异，在持续高温工况下不容易出现变形、开裂问题，另一方面铸铁的铸造工艺成熟，能够一体成型这类复杂弯曲流道的结构，同时铸铁的阻尼特性较好，能够一定程度上吸收排气过程中产生的振动与噪声，降低排气系统的NVH问题。设计过程中需要在流道外壁设置合理的过渡圆角，避免壁厚突变引发的应力集中问题，尤其是在支管与总管汇集的位置，是热应力最集中的区域，需要适当增加壁厚，同时做圆滑过渡处理，避免长期热交变载荷下出现开裂故障。

　　从实际使用的功能特性来看，该歧管的流道内壁需要尽可能保证光滑，减少气流与管壁的摩擦阻力，铸造完成后需要对流道内壁做清砂、打磨处理，避免铸造残留的毛刺、粘砂影响气流流通。每个法兰的密封面需要保证平面度要求，安装后密封垫片的压合力均匀，避免局部压合不足导致的漏气。此外，歧管的整体外形轮廓需要避让发动机周边的其他附件，比如点火线圈、机油尺、发动机悬置等部件，避免安装后出现运动干涉、热辐射烤坏周边塑料或橡胶部件的问题，设计阶段需要同步核对发动机舱的整体布置边界，保证歧管安装后与周边部件留有足够的安全间隙。
