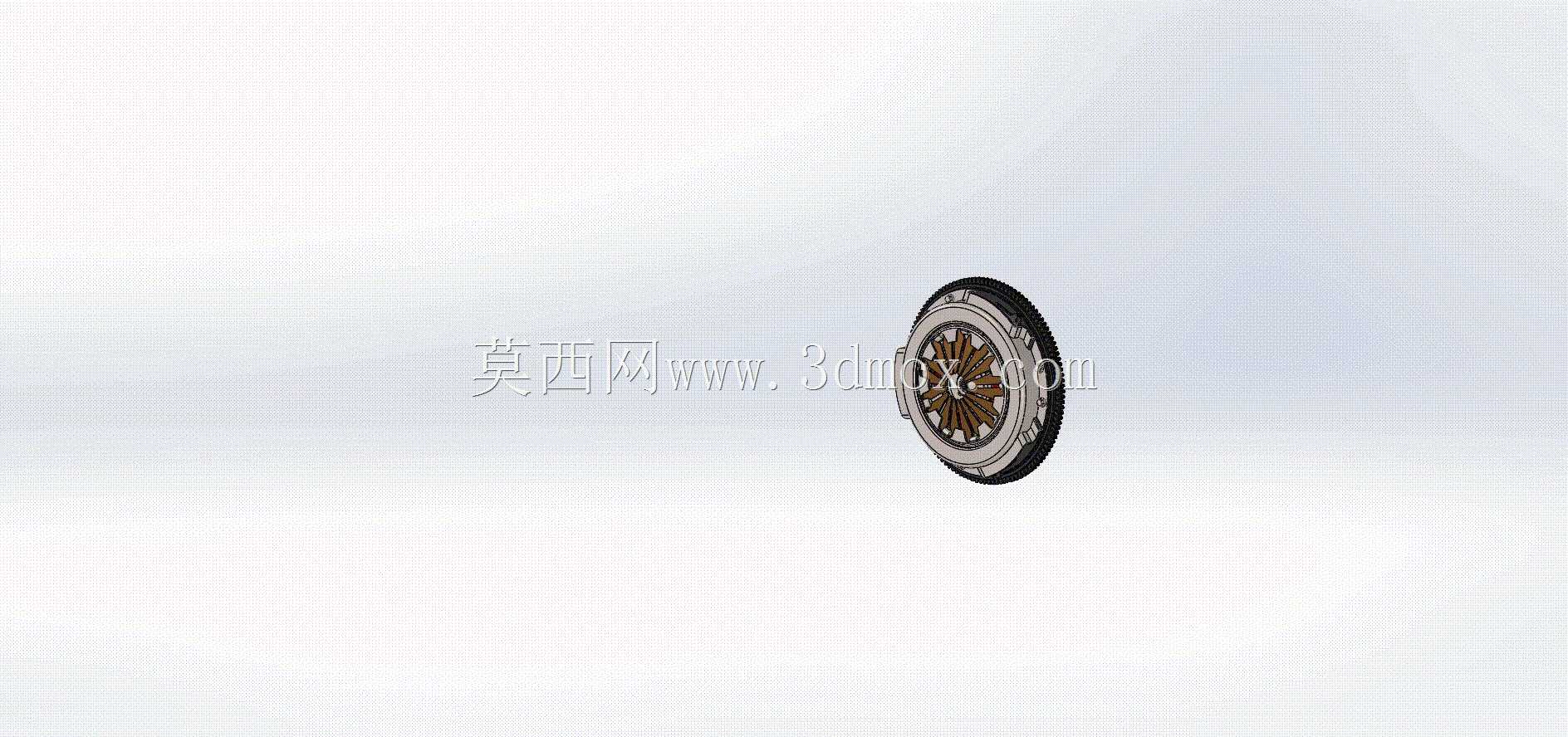

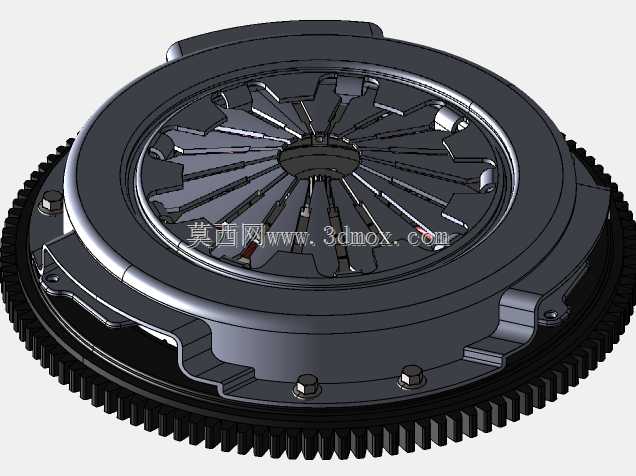

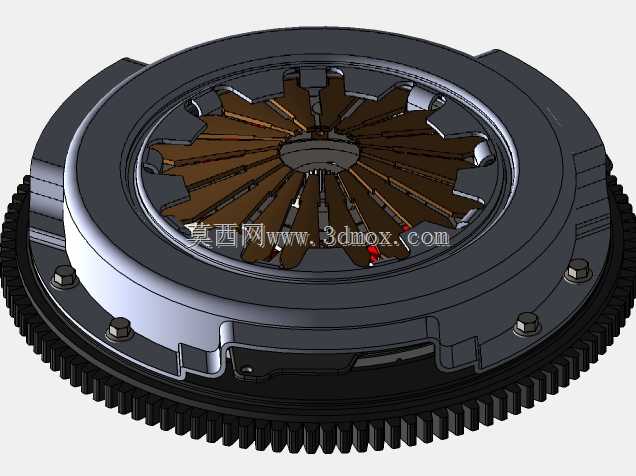

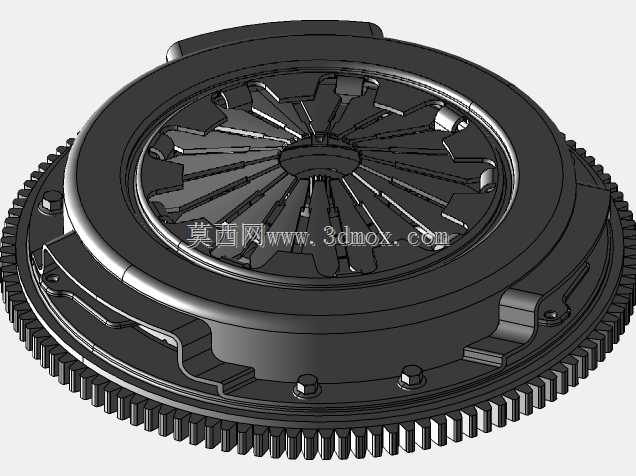

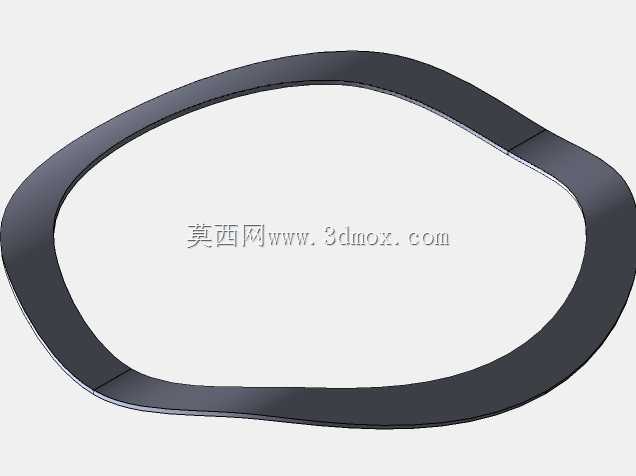

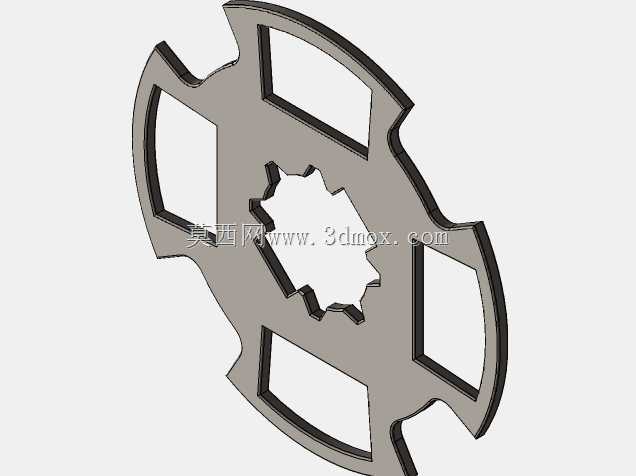

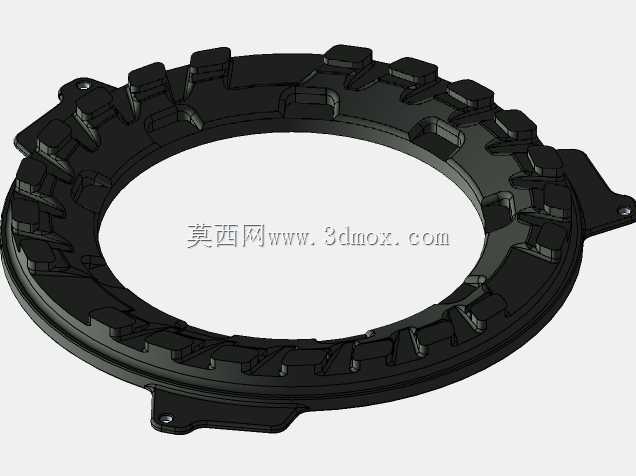

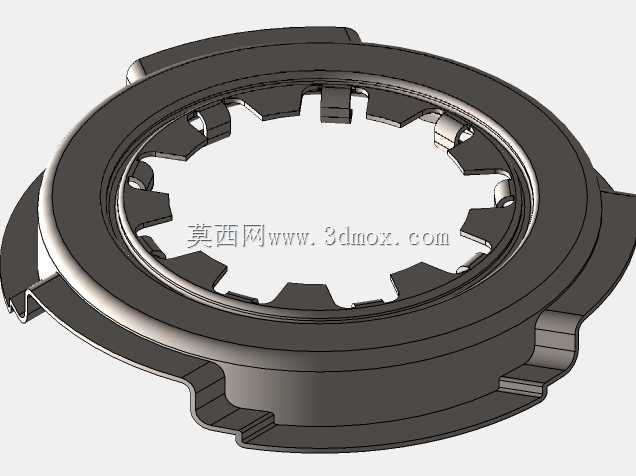

这款德布里亚离合器的剖面结构数模,完整还原了摩擦式离合器的内部装配逻辑与部件配合关系,可直接用于传动系统选型校核、结构教学演示、逆向设计参考等场景。在商用车、乘用车辆的动力传动链路中,这类离合器布置在发动机飞轮与变速器输入轴之间,是动力通断控制的核心执行部件,除了常规车辆应用外,也可适配固定式工业动力机组、小型工程机械的动力输出端,满足频繁启停、平稳换挡的动力控制需求。从功能实现逻辑来看,该结构依靠摩擦副间的静摩擦力传递扭矩,当分离机构动作时,压盘克服压紧弹簧的预紧力后移,主动摩擦片与从动摩擦片脱离接触,动力传输路径被切断,此时可完成挡位切换、动力输出端空载启停等操作;当分离机构卸除载荷后,压紧弹簧推动压盘回位,

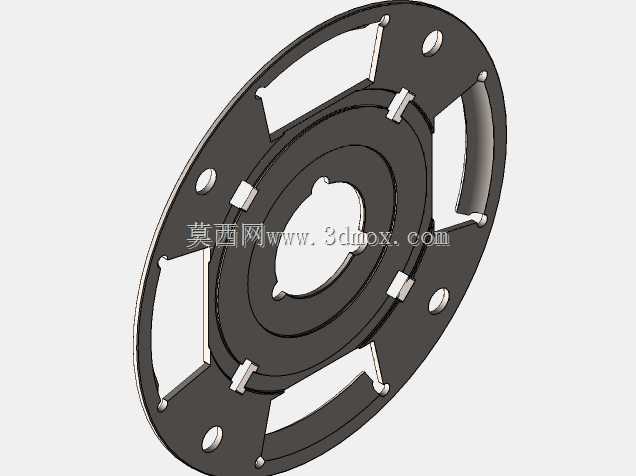

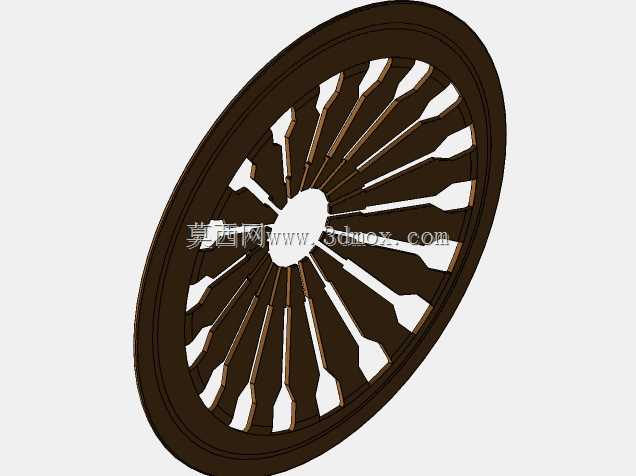

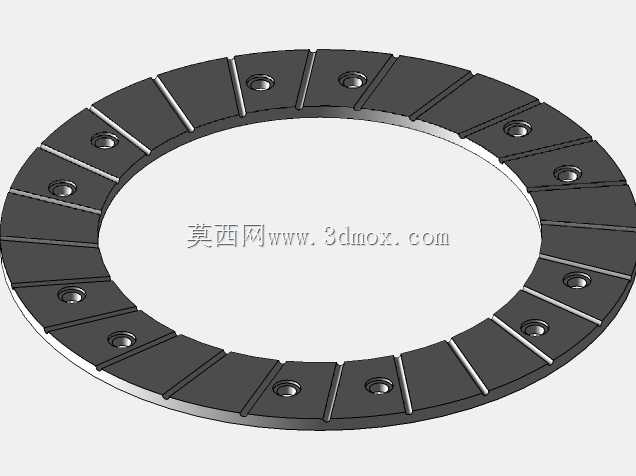

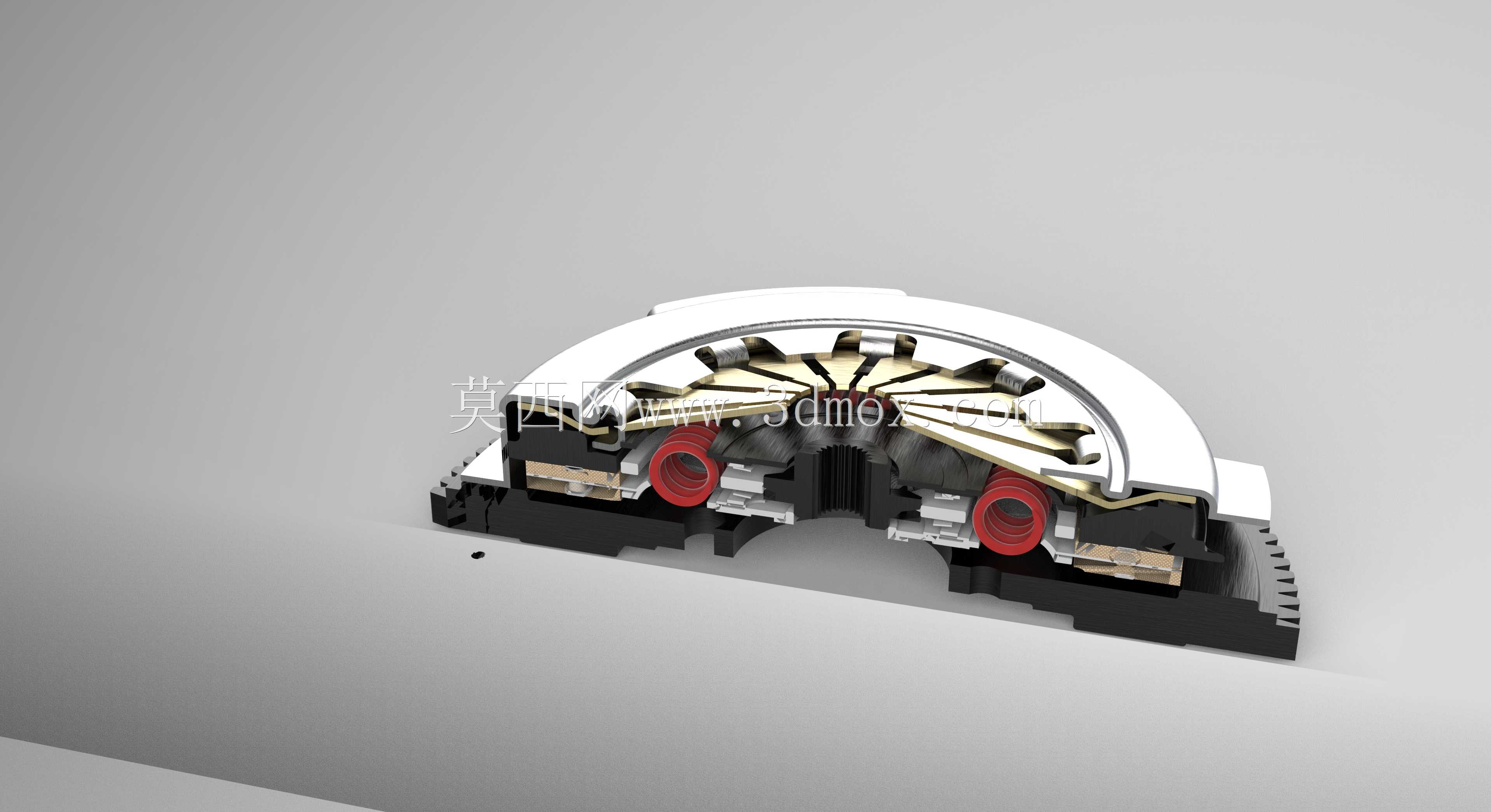

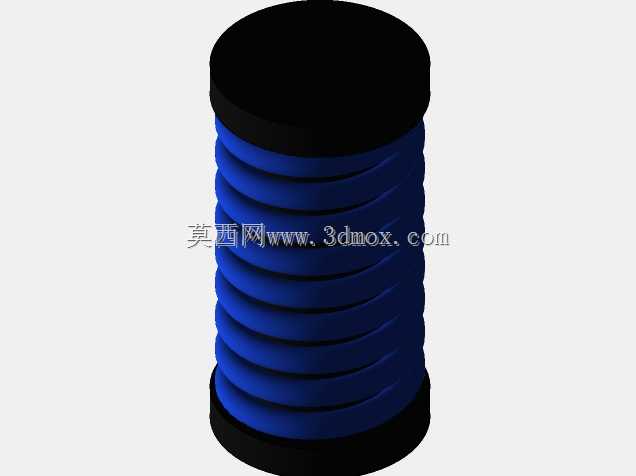

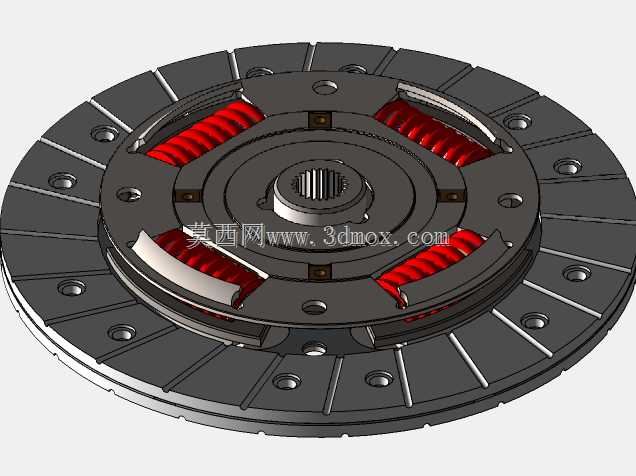

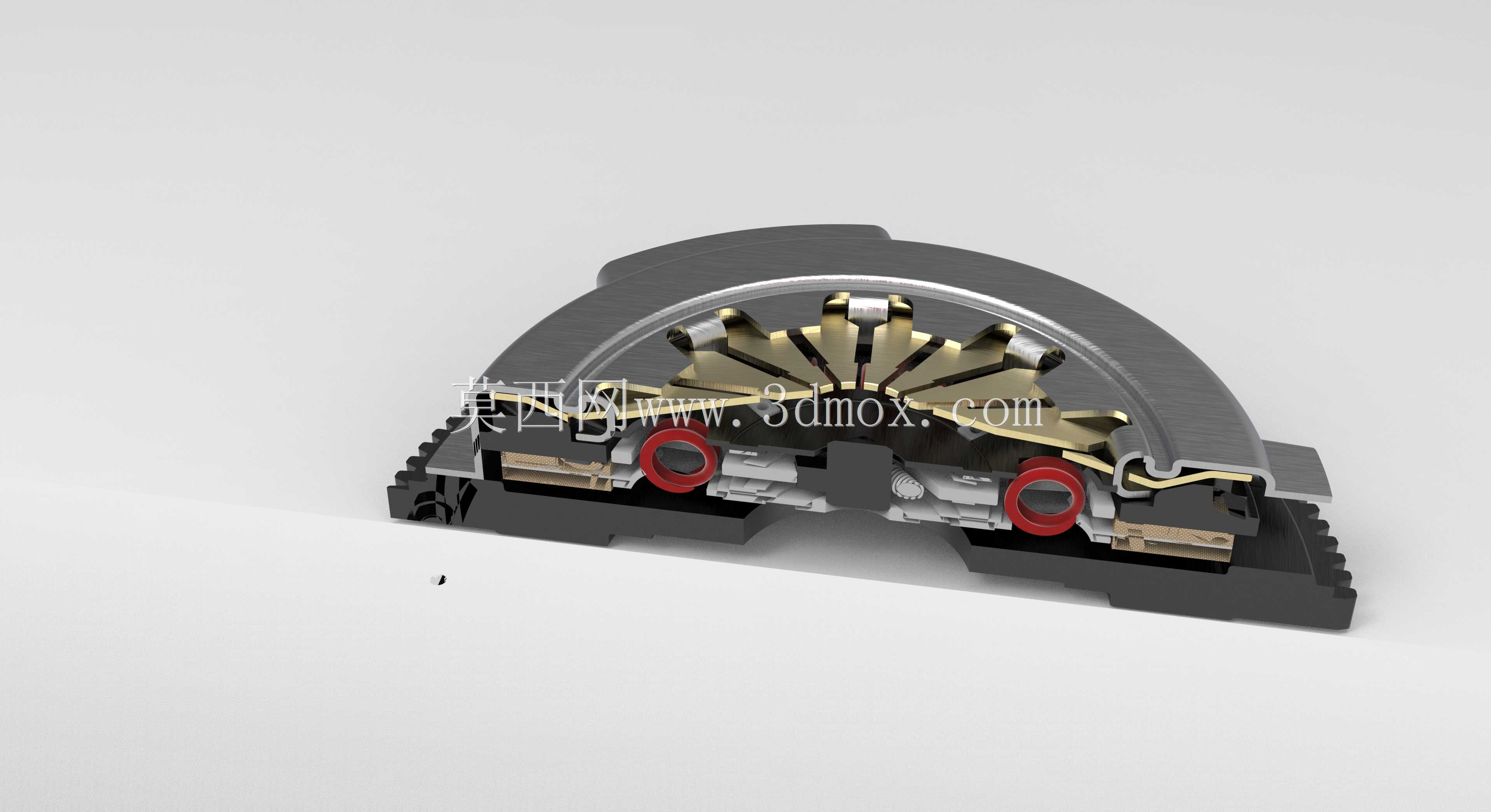

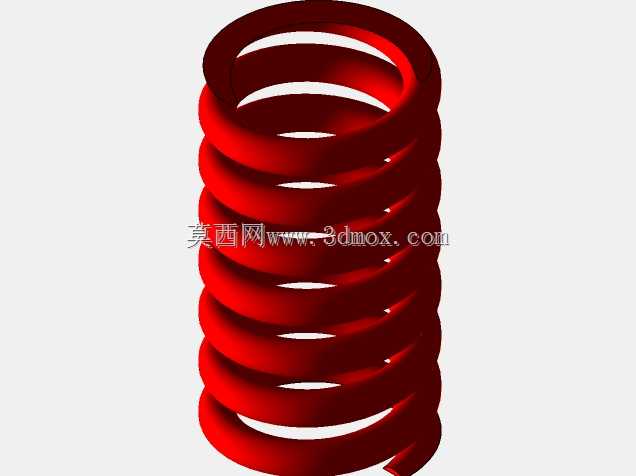

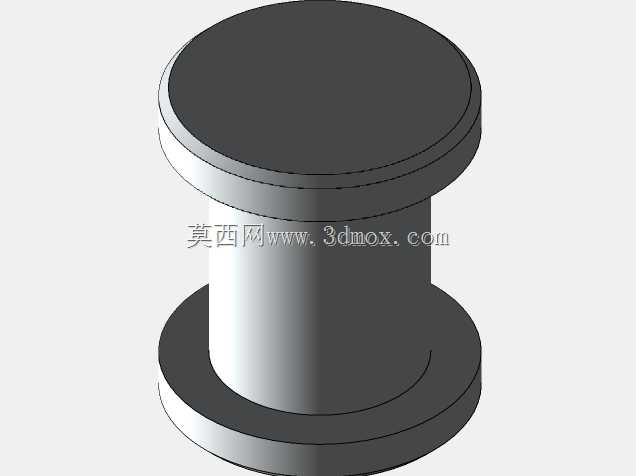

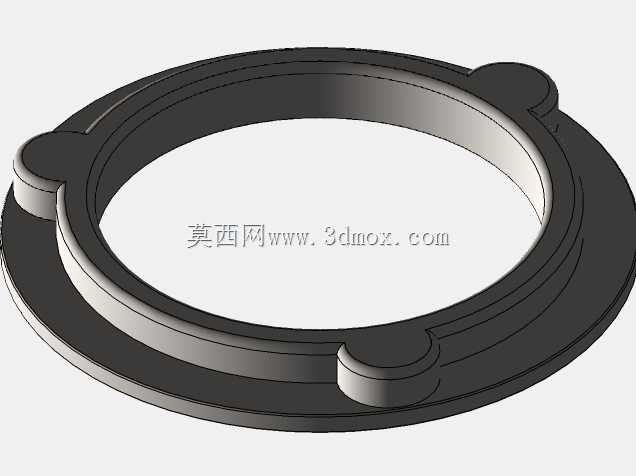

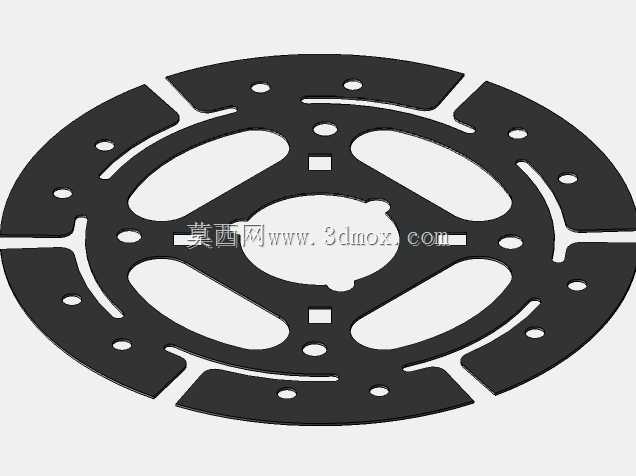

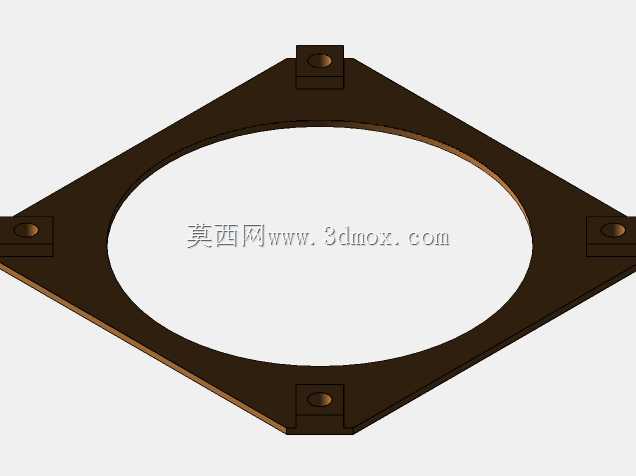

将主从动摩擦片紧紧压合在飞轮端面,动力从飞轮端经压盘、摩擦片组件传递到变速器输入轴,整个接合过程的压紧力曲线经过匹配设计,可避免动力接合时的冲击抖动,保证传动系统的平顺性。从设计思路层面拆解,该模型采用膜片弹簧作为压紧元件,相比传统螺旋弹簧压紧结构,膜片弹簧兼具压紧杠杆与分离杠杆的功能,零件数量更少,轴向安装尺寸更紧凑,同时膜片弹簧的非线性弹力特性,可在摩擦片出现正常磨损后仍保持相对稳定的压紧力,降低离合器踏板力的变化幅度,延长维护周期。模型采用半剖展示形式,可清晰观察到内部的摩擦片衬层、减震弹簧、分离轴承、压盘支撑结构、飞轮连接定位特征等细节,其中从动盘上的减震弹簧沿周向均匀布置,用于吸收动力传递过程中的扭转振动,

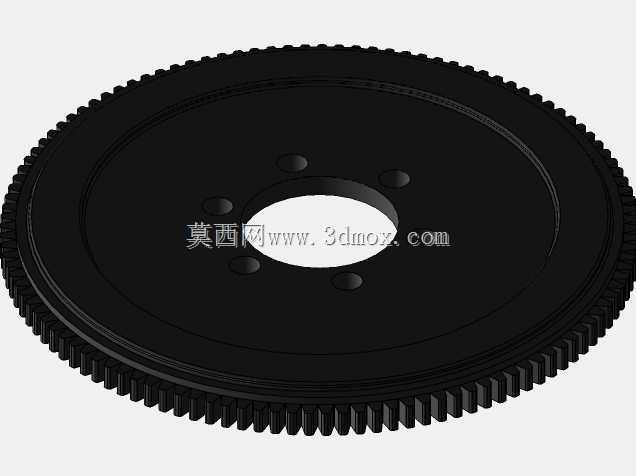

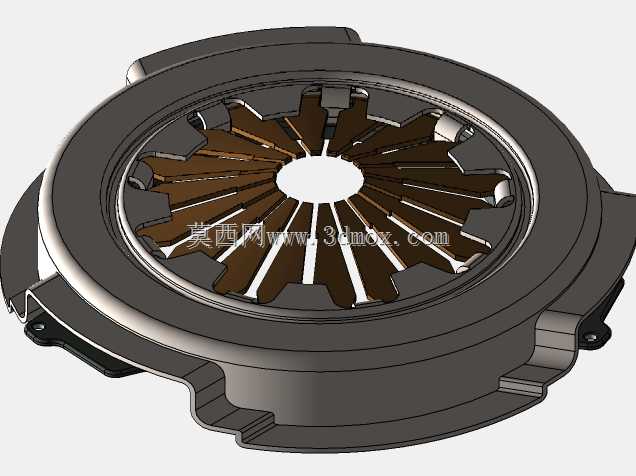

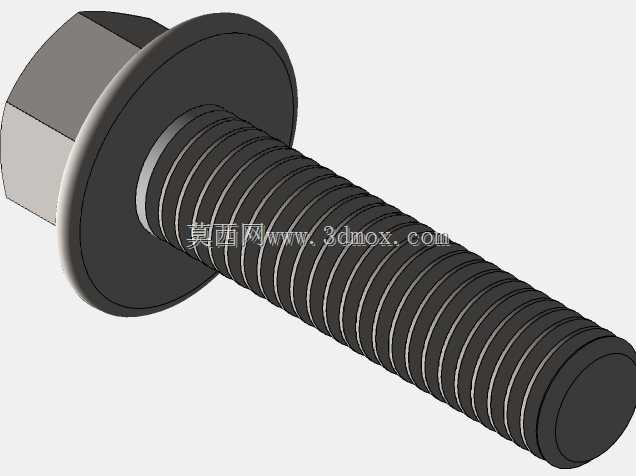

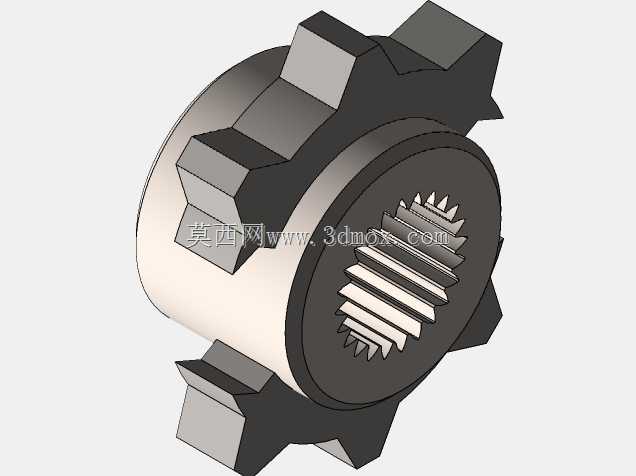

降低传动系统的共振风险,避免冲击载荷直接作用到变速器齿轮上。从安装边界与尺寸适配角度,该结构的安装定位基准为飞轮端的止口与螺栓孔组,轴向安装空间需预留分离轴承的移动行程,径向尺寸需匹配飞轮壳的内部容纳空间,输入轴采用花键连接形式与从动盘毂配合,花键参数需与变速器输入轴的花键规格保持一致,分离拨叉的作用点位置与分离轴承的行程匹配,保证分离彻底、接合完全。建模过程中严格遵循了机械设计的公差配合逻辑,压盘与离合器盖之间的传动片采用柔性连接结构,既可以传递扭矩,又能允许压盘的轴向移动,避免运动卡滞;摩擦片的摩擦材料厚度、铆钉沉头深度都符合实际工程应用的设计规范,不会出现摩擦片磨损到铆钉后刮伤飞轮与压盘工作面的设计缺陷。
对于结构设计从业者来说,可通过该模型参考膜片弹簧离合器的载荷分配逻辑、周向部件的布置方式,优化自主设计的离合器结构,避免出现压紧力不均、分离行程不足等常见问题;对于设备选型人员来说,可通过数模的装配关系核对安装接口尺寸,确认该结构是否适配现有动力系统的安装空间,提前预判干涉风险;对于三维建模学习者来说,可参考该模型的层级装配逻辑、复杂曲面压盘的建模思路、弹簧类柔性零件的简化建模方法,提升机械结构建模的工程实用性。
