汽车发动机人字折叠式排气歧管结构

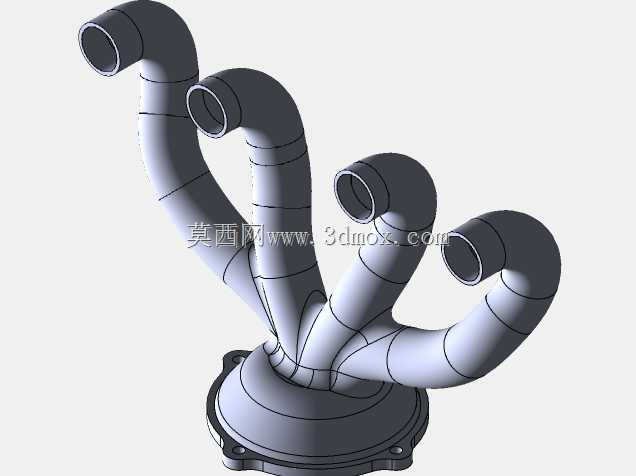

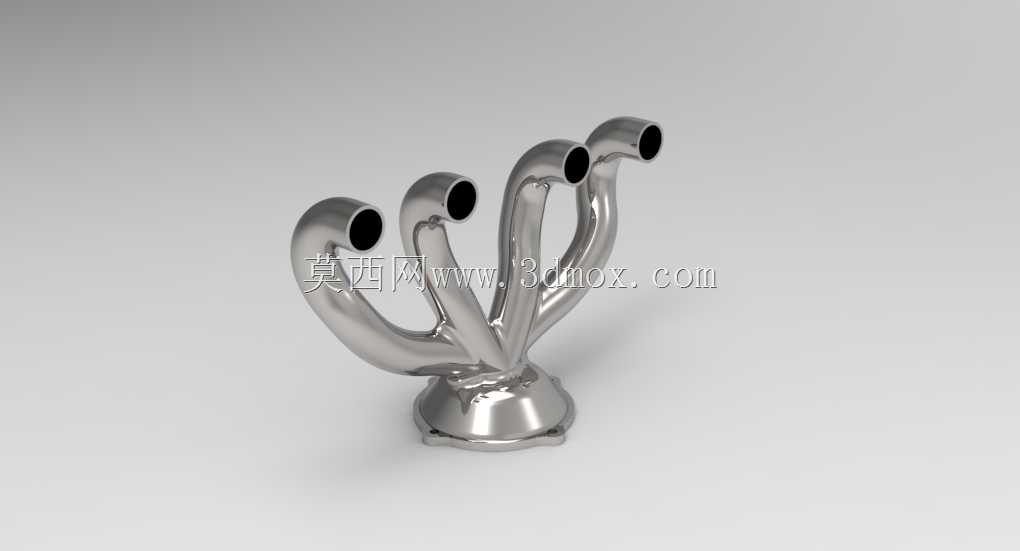

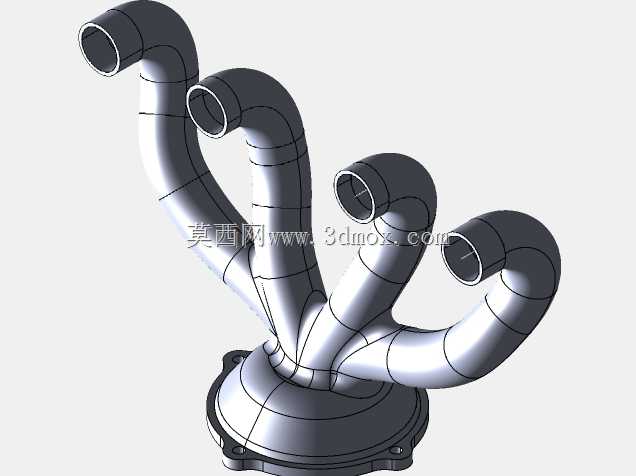

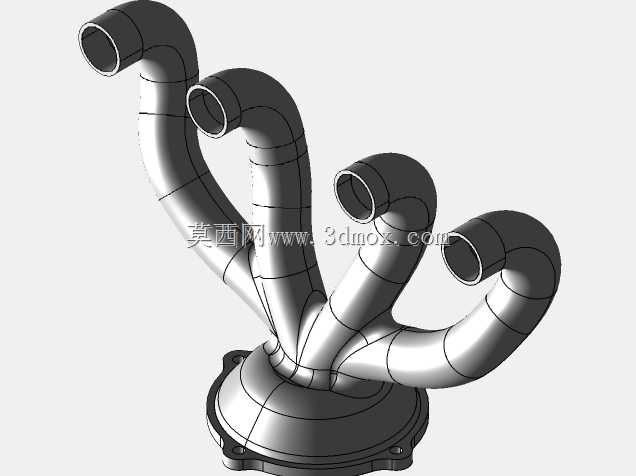

　　在汽车动力系统的进排气模块设计中，歧管是连接气缸盖与进排气通路的核心结构件，直接影响发动机的充气效率、排气背压与整机动力输出表现。这款人字折叠结构的歧管，针对四缸发动机的排气通路布局做了针对性的管路走向优化，区别于传统等长歧管的平直排布，采用多管路交叉折叠的汇流设计，在有限的发动机舱安装空间内，尽可能平衡各缸排气路径的长度差，减少各缸排气脉冲之间的干涉问题。

　　从实际装车场景来看，这类折叠式歧管多用于横置布局的小排量乘用车发动机，发动机舱横向空间局促，传统长管等长排气歧管无法完成布置，人字折叠的结构可以将四个独立的排气支管在靠近缸盖排气侧的区域完成弯折收拢，最终汇入单一的排气出口端，对接三元催化器与下游排气系统。设计过程中首先要匹配缸盖排气口的位置坐标，四个支管的入口法兰面需要与缸盖排气侧的安装面完全贴合，每个入口的孔径与缸盖排气道出口尺寸保持一致，密封面的平面度公差需要控制在0.1mm以内，避免高温排气出现泄漏问题。

　　管路的弯折设计是这类歧管的核心难点，弯折半径不能过小，否则会造成排气通流截面的突变，增大排气阻力，同时管壁在弯折处的减薄量需要控制在壁厚的15%以内，满足高温工况下的结构强度要求，避免长期受排气高温与振动影响出现开裂故障。人字折叠的排布方式，让相邻点火顺序的气缸排气口对应的支管在空间上相互错开，避免排气脉冲在管路内形成对冲，降低排气背压，提升发动机高转速区间的排气顺畅度。

　　安装边界方面，歧管整体的外轮廓需要避让发动机舱内的周边部件，包括点火线圈、机油尺套管、冷却水管路以及发动机悬置结构，法兰端的固定螺栓孔位置需要与缸盖上的安装凸台完全对应，螺栓的拧紧力矩按照排气系统的密封要求设定，通常采用耐热钢螺栓配合金属密封垫片，耐受排气侧最高近千度的高温工况。歧管底部的安装基座需要预留与排气下游管路的对接法兰，法兰面的密封槽尺寸匹配对应的金属密封环，保证汇流后的排气能够顺畅导入后续处理单元。

　　从功能特性上看，这类折叠结构的歧管相比传统铸铁排气歧管，采用等壁厚的管路弯折成型，内壁光滑度更高，排气流动阻力更小，同时人字排布的结构可以利用排气脉冲的惯性效应，在气门重叠角区间形成一定的扫气效果，帮助气缸内排出更多残余废气，提升新鲜充量的进气量，对发动机的动力输出与燃油经济性都有正向帮助。设计过程中还需要考虑热胀冷缩的变形量，管路的弯折段预留一定的形变补偿空间，避免热态下管路膨胀产生的内应力造成法兰面密封失效或者管路开裂，这也是很多歧管在长期使用后出现垫圈故障、管壁裂缝的核心诱因，在三维建模阶段就需要对不同温度下的结构形变做仿真校核，确认各安装点的应力值在材料允许的强度范围内。

　　实际维修替换场景中，这类歧管的拆装需要先拆除周边遮挡的附件，对角松开法兰固定螺栓，避免安装面受力不均出现变形，安装时需要更换全新的密封垫片，按照规定力矩分次拧紧螺栓，保证密封面受力均匀。对于改装场景而言，这类人字折叠歧管的管路长度设计更偏向兼顾低扭与高转动力输出，不会出现极端长管歧管低转速下排气回压不足的问题，适配日常街道行驶的动力特性。
