汽车转向节万向连接接头结构设计

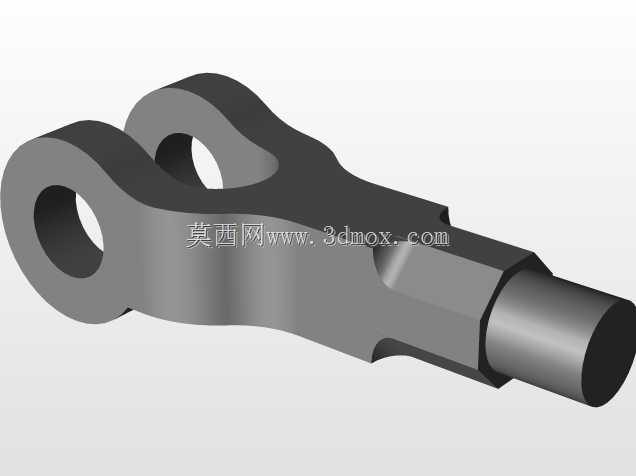

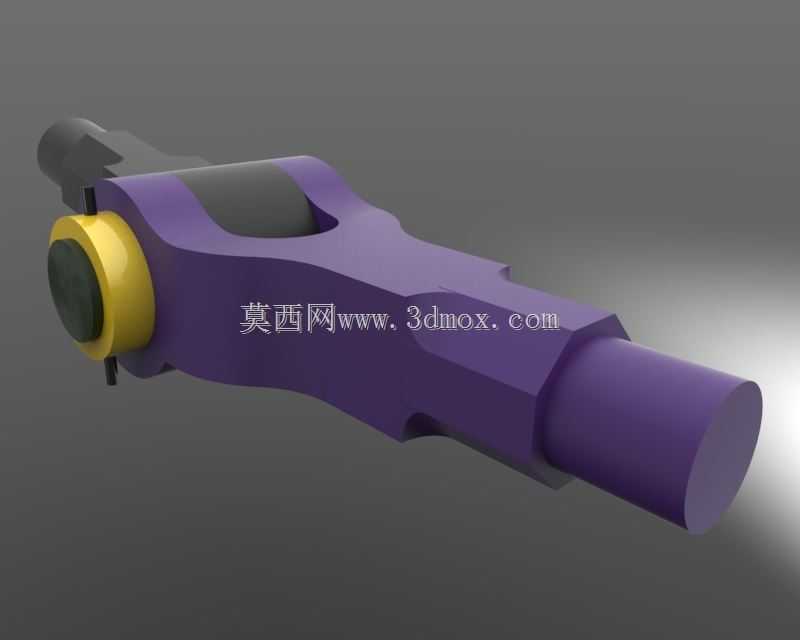

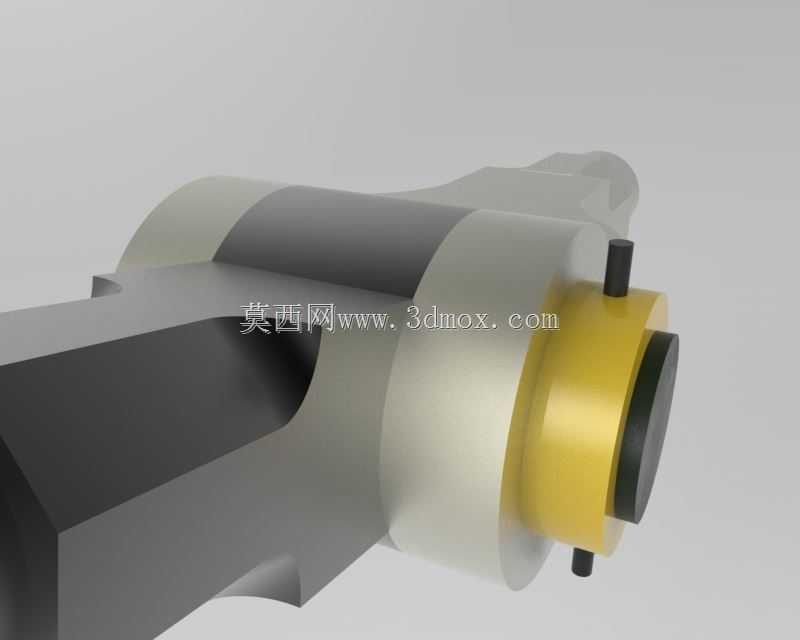

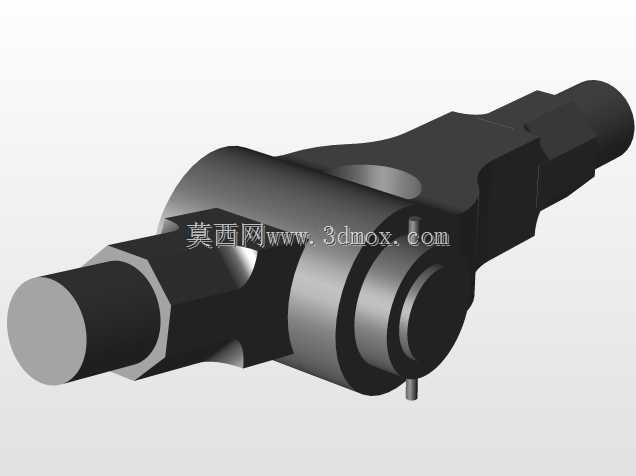

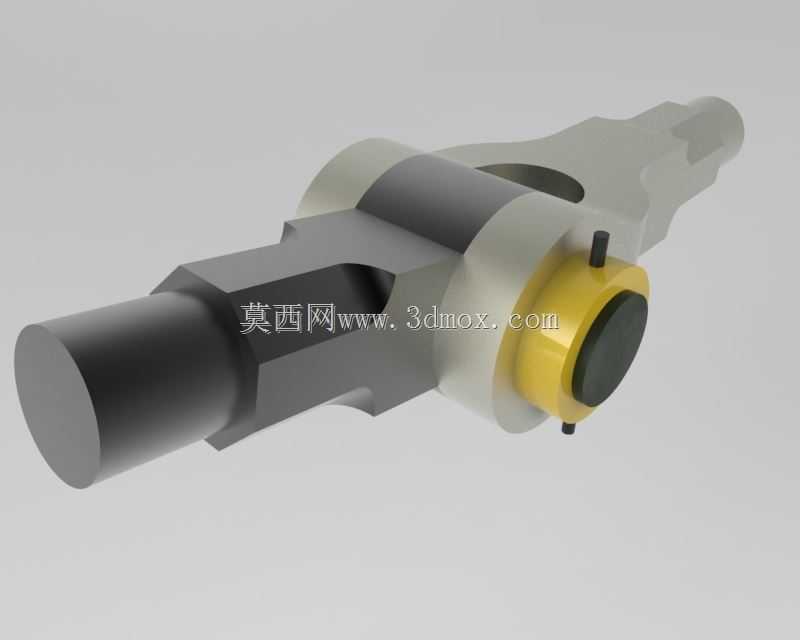

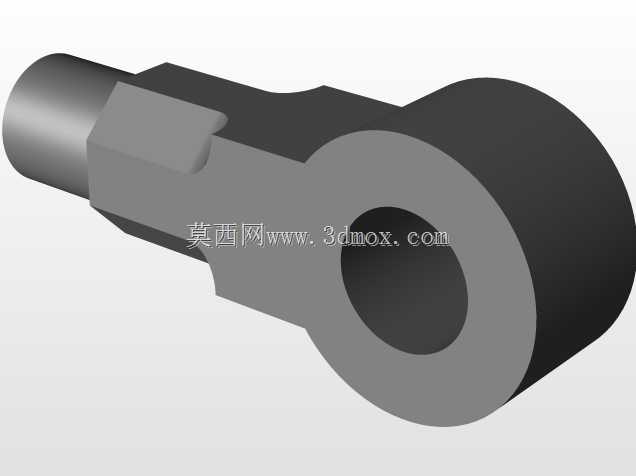

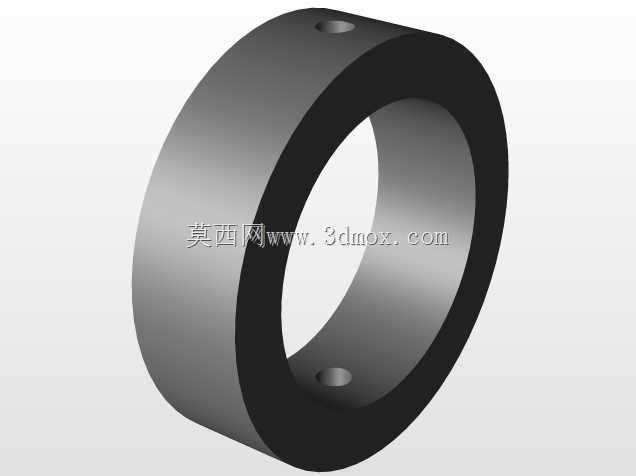

　　在乘用车辆与商用车辆的底盘传动、雨刮连杆系统中，这类轴间连接接头是承担角位移补偿、载荷传递的核心受力部件，日常工况下需要同时应对交变拉伸载荷、小角度往复摆动带来的磨损，以及不同轴段间的同轴度偏差补偿需求。从结构设计逻辑来看，该接头采用叉形轴端与圆柱轴段一体化的锻件基体，避免了分体拼接带来的应力集中风险，基体中段的环形定位台肩用于匹配轴承衬套的安装限位，轴端的扁方结构则是为了适配外接连杆的卡装固定，防止传动过程中出现周向打滑。黄色端盖部分为密封防护结构，内置的润滑脂腔可以在长期往复摆动过程中持续为铰接摩擦副提供润滑，两端的定位销用于限制铰接销轴的轴向窜动，同时兼顾端盖的快拆维护需求，

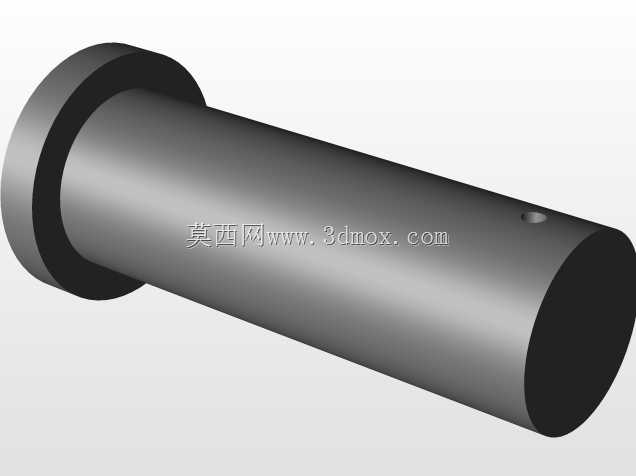

　　不需要完全拆解整个连杆机构就能完成铰接部位的磨损检查与润滑脂补充。从安装边界来看，圆柱轴段的直径匹配常规乘用车转向拉杆、雨刮连杆的通用衬套内径，叉形开口的宽度适配同规格铰接耳片的厚度，整体轴向尺寸控制在紧凑范围内，不会在安装后与周边的车架钣金、线束护套产生运动干涉，在±15°的角摆动范围内，接头的所有运动轮廓都不会超出预设的安装空间边界。实际装车应用中，这类接头不仅用于底盘转向系统的横拉杆连接，在雨刮器的四连杆传动机构中也大量使用，用来补偿雨刮电机输出轴与刮臂转轴之间的空间角度偏差，避免连杆在往复摆动过程中出现卡滞、异响问题。设计过程中需要重点关注铰接部位的接触应力分布，通过对销轴与衬套配合面的粗糙度控制、

　　基体叉形部位的圆角过渡处理，降低交变载荷下的疲劳断裂风险，同时密封端盖的配合公差需要兼顾防尘防水性能与装配便利性，过盈量过大容易导致端盖装配开裂，过盈量不足则会在车辆行驶振动过程中出现端盖脱落、润滑脂流失的问题。不同于普通的刚性联轴器，这类万向接头允许连接的两根轴在同一平面内存在一定的角度偏差，不需要在装配过程中严格保证两轴的绝对同轴，大幅降低了整车装配环节的精度要求，也能抵消车辆行驶过程中车架形变带来的轴段位移影响，保证传动过程的平顺性。在结构强度校核环节，需要重点模拟车辆过颠簸路面时转向拉杆承受的瞬时冲击拉伸载荷，以及雨刮器遇到积雪阻力时的瞬时扭矩传递场景，确保基体的屈服强度满足3倍以上额定载荷的安全系数，

　　铰接销轴的剪切强度也需要匹配对应的载荷等级，避免极端工况下出现销轴断裂、接头脱开的安全风险。接头表面的氧化处理层可以提升基体的耐腐蚀性能，应对车辆底盘部位的泥水、融雪盐侵蚀，延长部件的实际使用寿命，外露的金属配合面都做了倒角处理，避免装配过程中划伤衬套密封件，也能减少装配时的对位难度。
