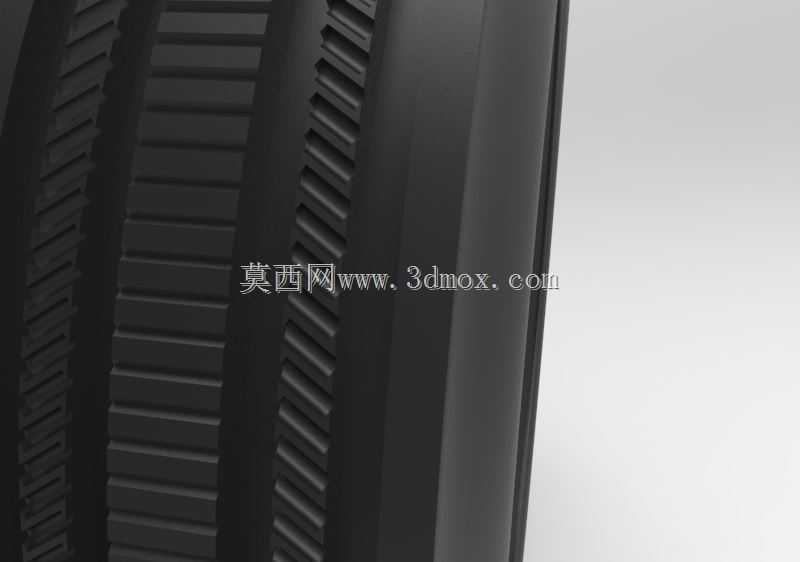

  日常做底盘行走部件建模时,车轮的匹配设计往往是容易被新手忽略的环节,很多人觉得只要画出轮辋和辐条的外形就算完成,实际上从整车匹配的角度,这个部件的边界约束比想象中要多。先从实际装车场景来说,这类辐条式合金车轮主要适配家用紧凑型乘用车,日常行驶覆盖城市铺装路面、轻度非铺装路面的使用需求,既要承担整车垂直载荷,也要传递制动、驱动过程中的扭矩,还要在转向时配合悬架拉杆完成角度偏转,同时轮辋部分要和轮胎完全贴合密封,保证充气后的胎压稳定。

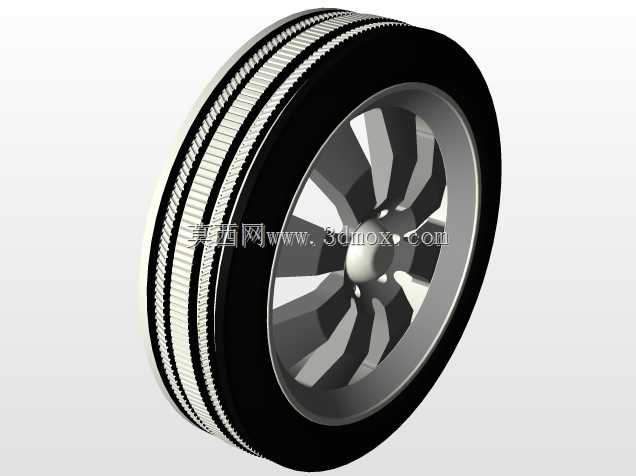

  设计思路上,首先要确定安装边界,轮心的安装孔位分布圆直径必须和对应车型的轮毂轴承法兰完全匹配,螺栓孔的孔径、沉头深度要适配车轮螺栓的规格,中心定位孔的公差要控制在过渡配合区间,避免装车后出现高速抖动的问题。轮辋的宽度、直径要和选定的轮胎规格完全对应,胎圈座的角度、凸缘的高度必须符合行业通用的装配标准,不然轮胎压装后会出现密封不严、脱圈的风险。辐条的设计不是单纯做外观造型,每根辐条的截面厚度、过渡圆角都要经过载荷校核,既要保证径向、侧向的承载能力,也要给制动系统留出足够的散热空间——这款采用的大间隙涡轮状辐条布局,就是为了让车辆行驶时的气流能直接穿过辐条间隙,带走制动盘、制动片摩擦产生的热量,避免长距离制动后出现热衰减。

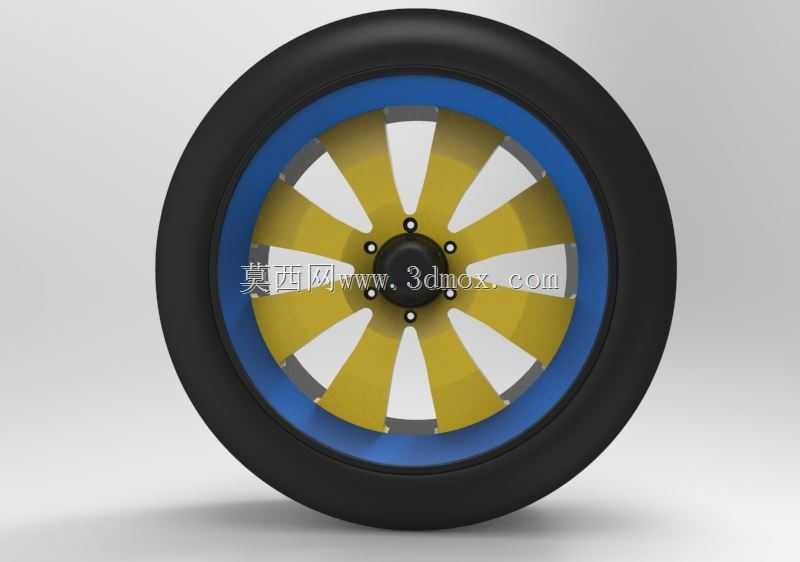

  从功能特性来说,轮缘部分的加厚设计是为了应对路边停车时的剐蹭,避免轻微磕碰就导致轮辋变形失圆;辐条和轮辋连接的位置做了大圆弧过渡,减少应力集中,避免经过颠簸路面冲击时出现辐条根部断裂的问题。轮心的安装面加工精度要求很高,平面度公差要控制在很小的范围内,不然装车后车轮端面跳动量超标,不仅会导致高速行驶方向盘抖动,还会加速轮胎的偏磨。另外在建模过程中,要注意轮辋内部的气门嘴安装孔位,位置要避开辐条的遮挡,方便后续充气、胎压检测模块的安装,同时孔位的密封结构也要预留出来,避免慢漏气的问题。

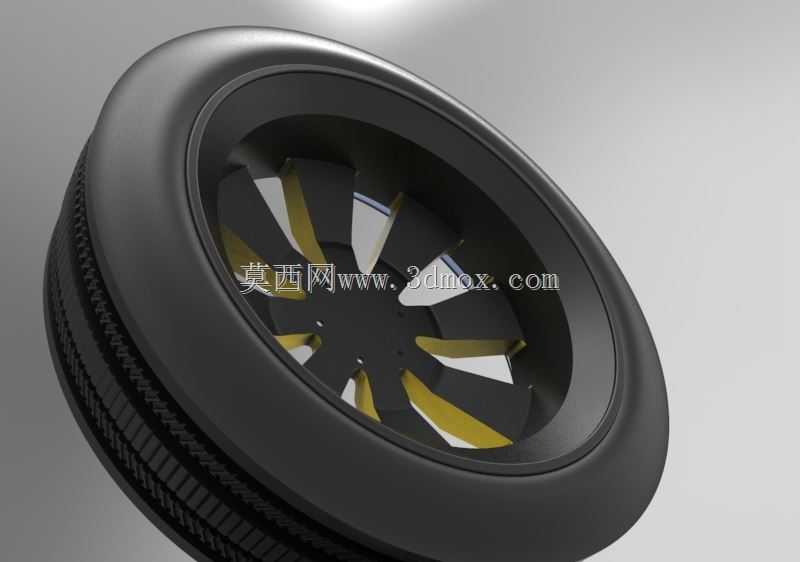

  很多新手建模时容易忽略车轮的偏距参数,也就是轮心安装面到轮辋中心面的距离,这个参数直接影响整车的轮距、转向时的轮胎擦碰风险,还有轴承的受力情况,偏距设计不合理的话,要么转向时轮胎蹭到翼子板内衬,要么轮毂轴承的载荷偏置,大幅缩短轴承的使用寿命。这款车轮的偏距设定是对应紧凑型前驱车型的常见参数,安装后轮胎外侧和翼子板基本齐平,既不会突出太多导致甩泥,也不会内凹太多影响转向角度。另外辐条背面的减重槽设计,是在保证结构强度的前提下尽可能降低簧下质量,簧下质量的降低对整车操控性、悬架响应速度的提升是很明显的,比单纯降低车身同重量的质量效果更显著,所以建模时不能为了外观把辐条做成实心结构,要在强度和重量之间找到平衡。

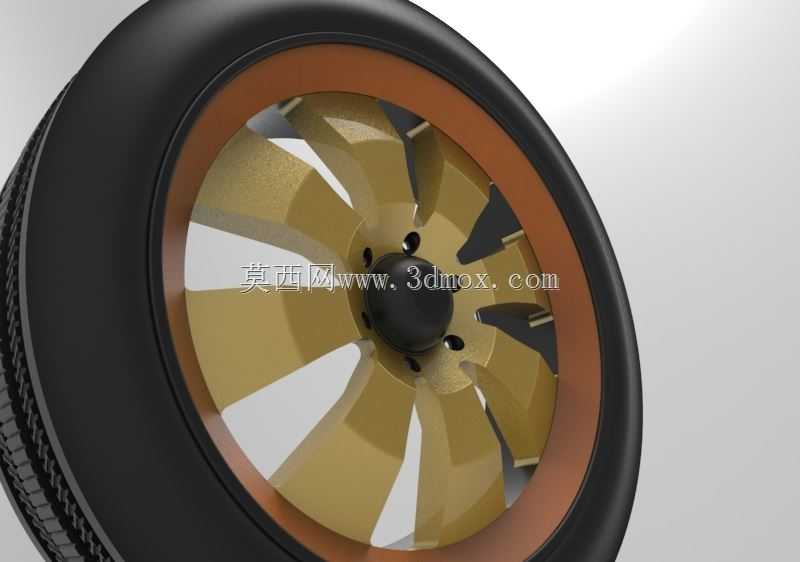

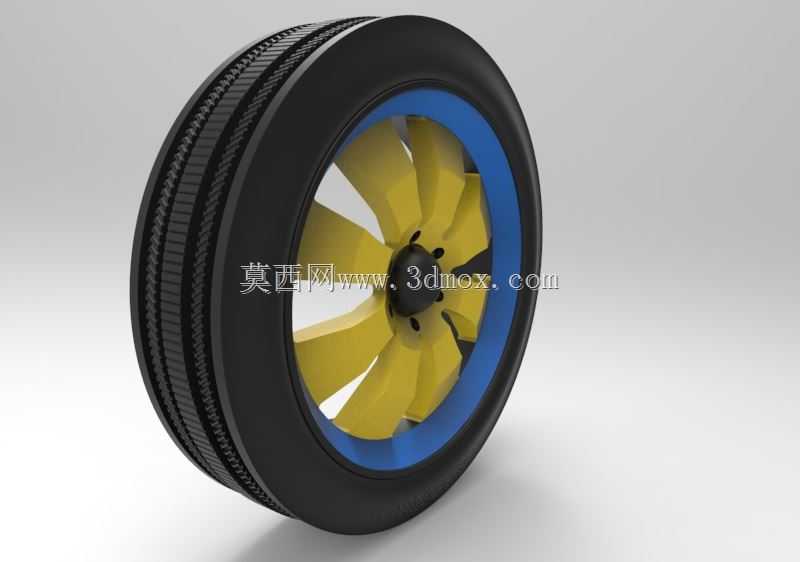

  实际装配的时候,车轮和轮毂法兰的贴合面不能有任何凸起、毛刺,所以建模时安装面要做成完整的平面,不要加多余的造型特征;轮辋的胎圈座位置要做光滑的曲面,不能有台阶或者尖锐棱角,不然装胎时容易划伤轮胎胎圈的密封层,导致充气后漏气。另外还要考虑平衡块的安装位置,轮辋边缘要预留粘贴平衡块的平面,避免做动平衡时平衡块无法固定,或者固定后和制动卡钳发生干涉。这款车轮的配色采用古铜色辐条搭配棕褐色轮辋装饰边,黑色橡胶轮胎的搭配,也是现在民用改装车轮比较常见的风格,在保证结构功能的前提下兼顾了外观的视觉效果,但所有的外观造型都是在满足结构强度、安装边界、使用功能的前提下做的优化,不能为了造型牺牲任何结构性能。

  从使用场景的细节来说,这类合金车轮相比传统钢制车轮,散热性能更好,重量更轻,精度更高,高速行驶时的动平衡表现更好,但抗冲击的韧性比钢制轮稍差,所以设计时辐条的厚度、轮辋的壁厚都要对应合金材料的力学性能做调整,不能照搬钢制车轮的壁厚参数。比如过减速带或者坑洼路面时,车轮承受的瞬间冲击载荷是静态载荷的好几倍,所以辐条和轮心连接的中心座部分要做加厚处理,分散螺栓孔位置的应力,避免冲击下螺栓孔开裂。
