单缸风冷发动机散热气缸体结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:421794
  • 单缸风冷发动机散热气缸体结构设计
  • 单缸风冷发动机散热气缸体结构设计
  • 单缸风冷发动机散热气缸体结构设计
  • 单缸风冷发动机散热气缸体结构设计

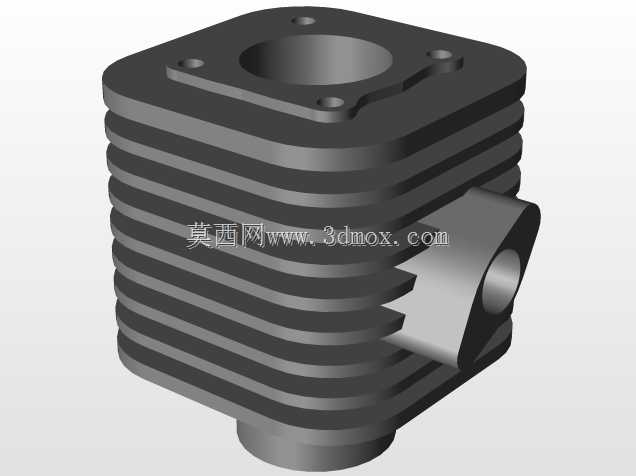

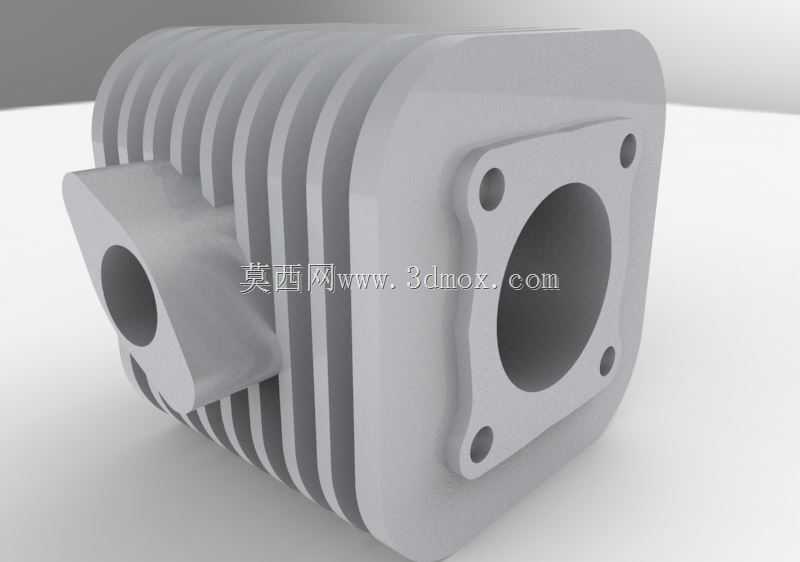

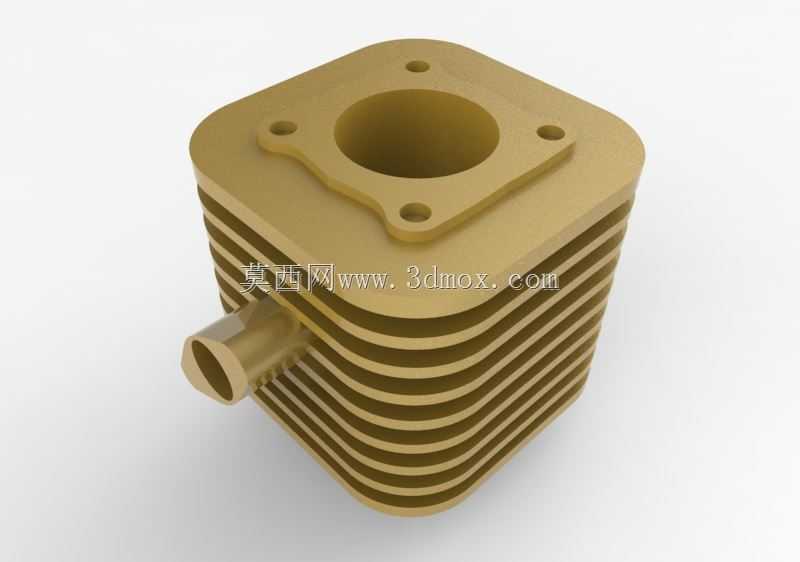

  这款气缸体是小型单缸风冷动力单元的核心承压部件,主要适配通用小型汽油机、摩托车动力单元以及小型通用发电机组的动力端,在园林机械、便携动力设备、轻型代步车辆的动力系统中承担着燃烧室承压、活塞运动导向、热量导出的核心作用。从结构设计来看,主体采用方形安装法兰配合周向散热鳍片的布局,顶部法兰面预留四个对称布置的安装孔位,用于和气缸盖完成密封对接,孔位的位置度公差控制在0.05mm以内,保证缸垫压紧时的受力均匀性,避免燃烧室高压气体泄漏。侧面的凸台结构为安装定位销与进排气管路固定位预留了安装空间,凸台内的通孔可用于布置润滑油道或者定位销,保证气缸体与曲轴箱装配时的同轴度,避免活塞运动过程中出现偏磨。周向均匀布置的散热鳍片采用等间距设计,

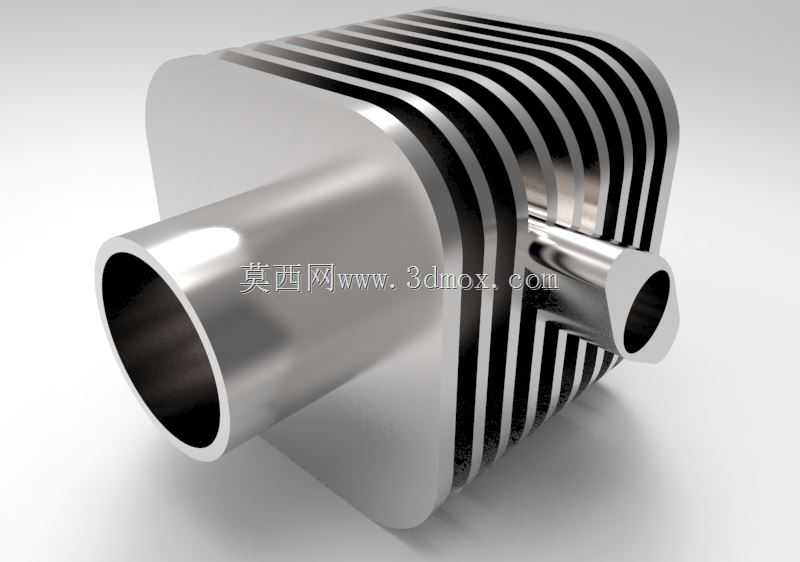

  鳍片厚度控制在1.8mm,相邻鳍片间距4mm,在保证整体结构强度的前提下最大化散热面积,风冷工况下,动力单元持续高负荷运转时,鳍片可将燃烧室传递到缸壁的热量快速通过流经鳍片间隙的气流带走,将缸壁工作温度控制在180-220摄氏度的合理区间,避免润滑油高温碳化导致的活塞卡滞故障。下部的圆柱形定位段用于插入曲轴箱的安装座孔,配合密封胶圈完成曲轴箱与气缸体下部的密封,防止润滑油泄漏。设计过程中,首先根据目标排量确定缸径尺寸,再结合风冷散热的需求计算所需的散热总面积,反推散热鳍片的数量与高度,同时通过有限元分析对缸壁厚度进行优化,在保证燃烧室承压能力(可承受最高8MPa的燃烧爆发压力)的前提下,尽可能降低缸体整体重量,

  适配小型动力单元轻量化的设计需求。安装边界方面,顶部方形法兰的对角安装孔距为72mm,缸体外围最大尺寸不超过80mm,整体高度控制在95mm以内,侧面安装凸台的突出距离为18mm,安装时不会与周边的化油器、消音器等附件产生空间干涉,可直接适配现有成熟的50cc-70cc排量级风冷单缸动力的安装接口,无需对周边配套结构进行大幅修改即可完成替换装配。实际使用场景中,这类气缸体的内壁会经过珩磨处理,表面粗糙度达到Ra0.8,形成均匀的储油纹路,保证活塞环往复运动时的润滑条件,降低摩擦损耗,延长动力单元的大修间隔。散热鳍片的边缘做了圆角过渡处理,避免生产装配过程中出现锐边割手的问题,同时也能减少应力集中,防止动力运转过程中振动导致的鳍片根部开裂。顶部法兰面的平面度控制在0.03mm以内,配合金属缸垫可实现可靠的高压密封,不需要额外涂抹密封胶即可满足燃烧室的密封要求,降低售后维修的装配难度。
