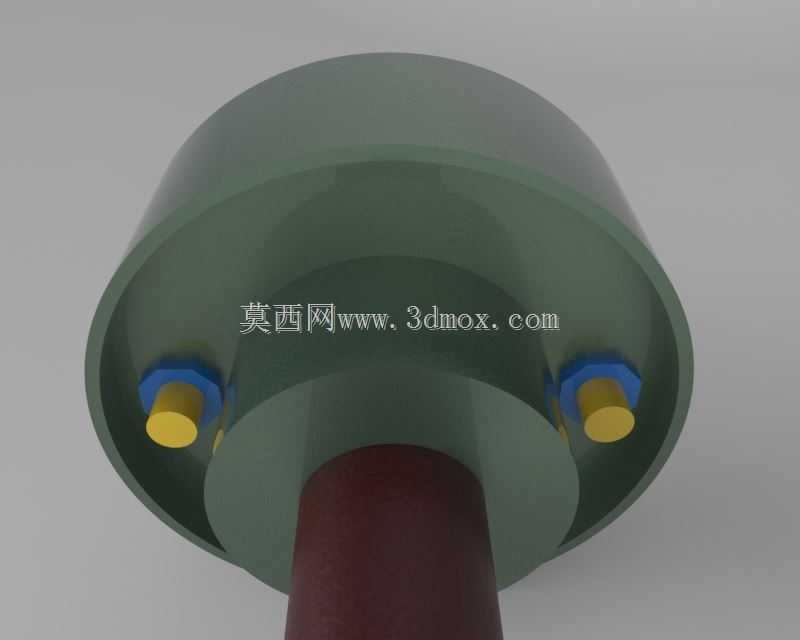

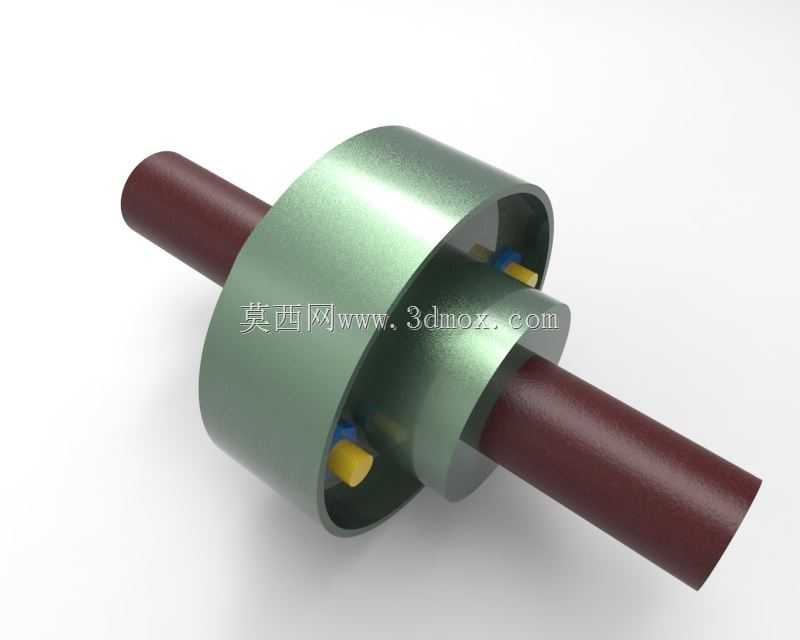

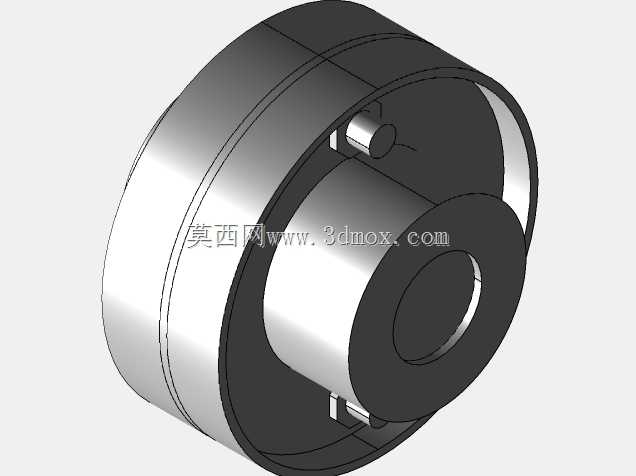

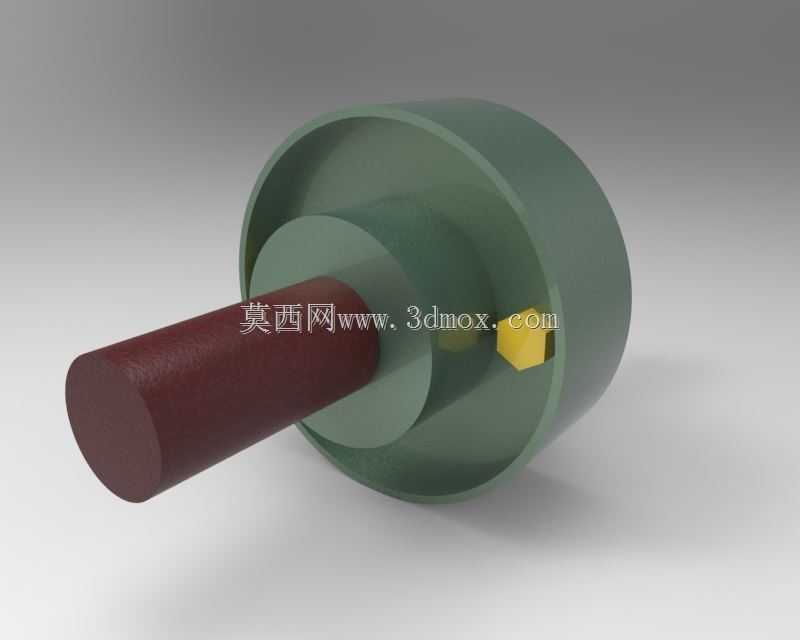

刚性凸缘联轴器结构三维设计

　　在各类需要刚性传递扭矩的工业传动场景中，这类凸缘结构的联轴器始终是中小功率轴系对接的首选部件，从常规的工业泵组驱动端、中小型输送机辊筒传动，到普通机床的主轴进给传动链、常规风机的电机与叶轮对接工位，都能见到这类结构的实际应用。它的核心作用是实现两根同轴布置转轴的刚性连接，在传动过程中无相对滑移、无角度补偿余量，能够无损耗地传递主动轴输出的扭矩，同时可以承受一定的轴向载荷，保证两根轴在运转过程中保持严格的同轴度，避免因轴系偏移带来的振动、轴承磨损等问题。

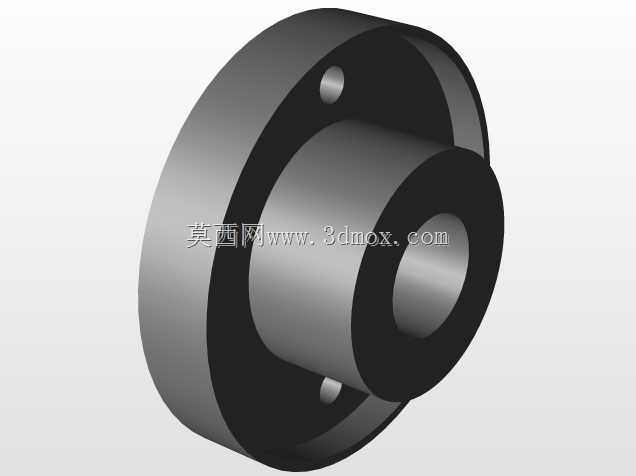

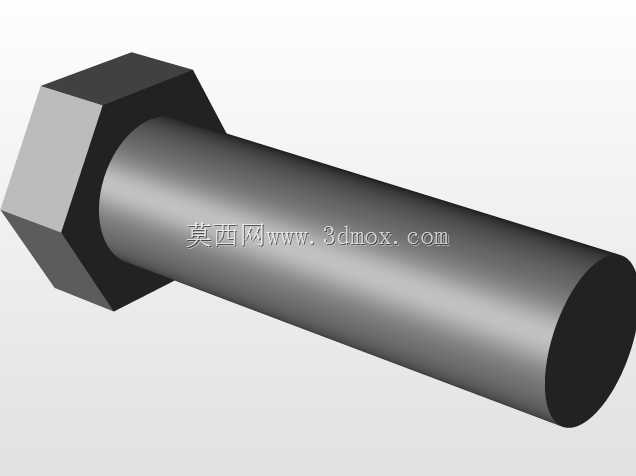

　　从结构设计逻辑来看，这类联轴器采用两个带凸缘的半联轴节分别套装在两根待连接的轴端，每个半联轴节与轴的配合段采用过渡配合公差，通过平键实现轴与半联轴节的周向固定，避免扭矩传递过程中轴与联轴节出现相对转动；两个半联轴节的对接端面加工有定位止口，装配时止口与对应凹槽的配合采用H7/h6的小间隙配合，能够快速实现两根轴的同轴度找正，不需要反复调整径向偏移量，大幅降低现场装配的难度。两个半联轴节的法兰盘圆周方向均匀布置螺栓通孔，采用受拉螺栓或者铰制孔螺栓实现两个法兰的紧固连接：如果采用普通受拉螺栓，需要依靠两个法兰端面的摩擦力传递扭矩，螺栓需要施加足够的预紧力，适合扭矩较小、载荷平稳的传动场景；如果采用铰制孔螺栓，螺栓杆与螺栓孔采用过渡配合，直接通过螺栓杆的剪切与挤压作用传递扭矩，能够承受更大的冲击载荷，适合中等功率、存在小幅载荷波动的传动工位。

　　从实际安装边界来看，这类联轴器的径向尺寸主要由法兰盘外径决定，设计时法兰外径通常取轴径的3-4倍，保证法兰盘有足够的刚度承受螺栓预紧力与传动扭矩，不会在载荷作用下出现法兰翘曲变形；法兰盘的厚度需要根据螺栓的布置空间、螺栓的拧入深度确定，通常取螺栓公称直径的1.2-1.5倍，保证螺栓连接有足够的啮合长度，不会出现螺纹滑牙问题。两个半联轴节的轮毂长度根据轴径大小确定，通常取轴径的1.5-2倍，保证轮毂与轴有足够的配合接触面积，避免键连接出现应力集中导致的轴头剪切失效。装配时需要注意，两个半联轴节的对接端面需要保证足够的平面度，端面跳动公差控制在0.02mm以内，避免螺栓紧固后出现轴系憋劲的问题；螺栓紧固时需要采用对角分次拧紧的方式，保证每个螺栓的预紧力均匀，避免法兰盘受力不均导致的运转振动。

　　这类联轴器没有相对滑动的摩擦副，日常运行过程中不需要额外加注润滑脂，维护成本极低，只要定期检查螺栓的预紧力是否出现衰减，就可以保证长期稳定运行。和弹性联轴器相比，它的结构更简单，零件数量少，加工制造难度低，只需要常规的车削、钻削、键槽铣削工序就可以完成加工，不需要额外的弹性元件采购成本，整体制造成本更低，适合在对轴系对中精度有保证、没有大幅径向或角度偏移的固定传动工位使用。需要注意的是，这类刚性联轴器不具备补偿偏移的能力，如果安装时两根轴的同轴度偏差过大，运转过程中会在轴、轴承、联轴节位置产生附加的弯曲应力，长期运行会导致轴的疲劳断裂、轴承过早磨损，因此在安装时必须严格保证两根轴的对中精度，径向偏移量不能超过0.03mm，角度偏移量不能超过0.05mm/100mm。在三维建模过程中，需要重点还原止口的配合尺寸、螺栓孔的位置度公差、键槽的对称度要求，保证模型的装配约束与实际装配逻辑一致，能够直接用于后续的工程图生成、装配干涉检查、有限元应力分析等工作，为实际加工制造提供准确的三维数模依据。
