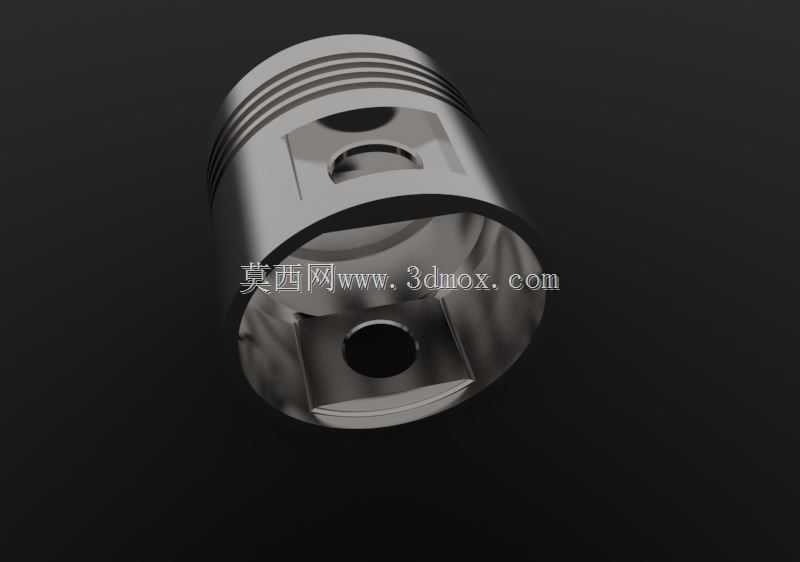

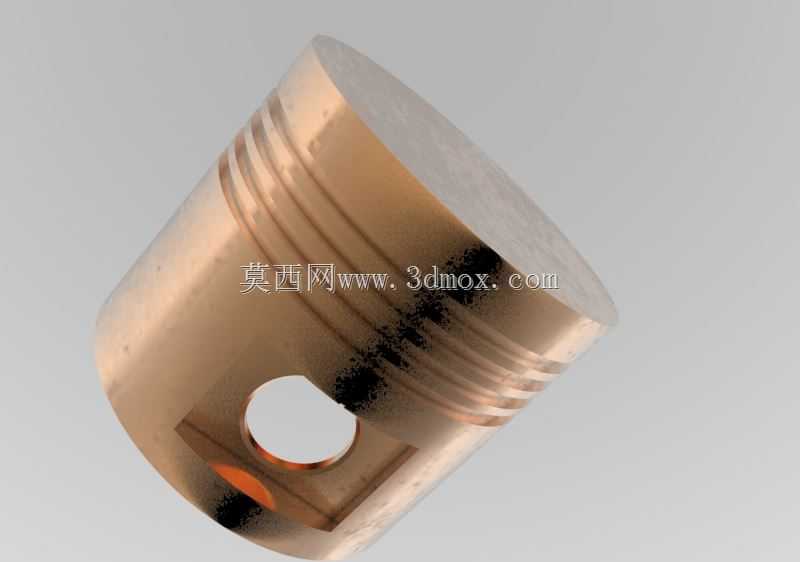

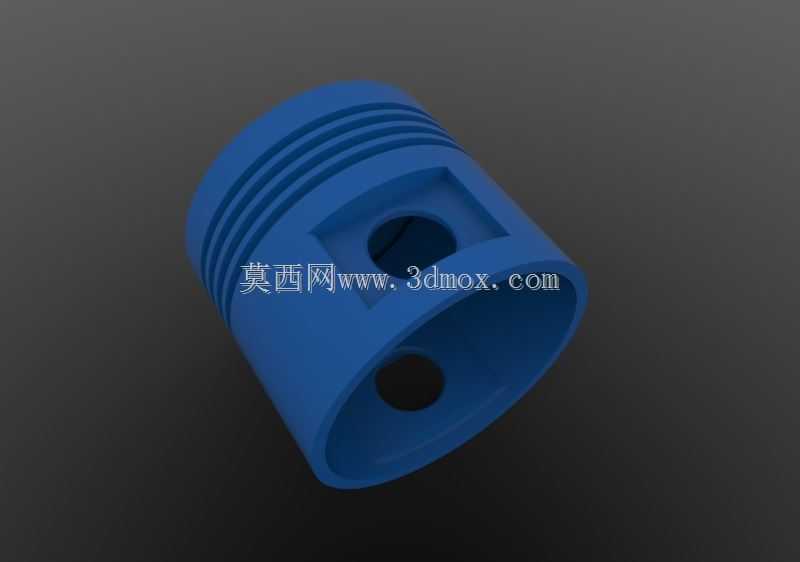

内燃机活塞结构三维设计作品

　　在往复式内燃机的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键运动部件，日常做整机结构匹配、动力单元改型设计时，活塞的结构合理性直接决定了整机的压缩比控制、密封可靠性、往复运动惯量水平，甚至直接影响整机的NVH表现与大修间隔周期。做这个活塞的结构设计时，最先要锚定的是配套气缸的安装边界：活塞裙部的外径公差必须和气缸内壁的珩磨精度匹配，冷态下预留的膨胀间隙要兼顾不同工作温度下的热胀量，既不能间隙过大导致敲缸、窜气，也不能间隙过小导致热态下卡滞拉缸。活塞头部的环槽结构是密封设计的核心，三道环槽的宽度、深度、槽岸高度都要对应配套的气环、油环尺寸，最上方的环槽距离活塞顶面的距离要考虑燃烧室内的最高温度区域，

　　避免环槽过热导致积碳卡环，油环槽内的回油孔位置、孔径、数量要匹配机油回油路径，保证刮下的机油能顺利回流到曲轴箱，不会出现机油上窜烧机油的问题。活塞销孔的同轴度、销孔内径的公差等级直接决定了活塞销的安装配合精度，销孔两侧的卡环槽尺寸要对应标准卡环的安装尺寸，防止工作过程中活塞销轴向窜动刮伤气缸壁。从功能实现逻辑来看，活塞顶面的形状要和燃烧室的设计匹配，不同的燃烧室涡流要求对应不同的顶面凹坑、凸台结构，这个活塞的平顶带局部凹腔的结构，主要适配直喷式汽油机的燃烧室布局，能在压缩行程末端配合进气涡流形成合适的混合气浓度分布，提升燃烧效率。活塞内部的减重腔设计是平衡强度与重量的关键，在保证活塞销座、环槽岸、裙部支撑位置结构强度的前提下，

　　尽可能去除非受力区域的材料，降低活塞整体的往复运动质量，从而减小曲轴连杆机构的往复惯性力，降低发动机高转速工况下的振动与轴承负荷。裙部的型线设计不是正圆柱结构，而是根据热态变形规律做了中凸变椭圆设计，冷态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，工作时受侧压力、热膨胀作用后裙部会趋近正圆形，保证和气缸壁的贴合面积均匀，避免局部偏磨。在实际装车应用场景里，活塞要承受最高十几个兆帕的燃烧爆发压力，工作时顶面瞬时温度能超过200摄氏度，往复运动的线速度在高转速工况下能达到十几米每秒，所以结构设计时所有的过渡圆角都要做应力释放处理，尤其是销座和活塞内腔、裙部连接的位置，不能出现直角锐边，避免应力集中导致疲劳开裂。做三维建模过程中，

　　要反复核对活塞的行程边界，确认活塞在上止点、下止点位置时，和气缸盖、气门、曲轴平衡块的运动间隙，避免运动干涉，同时活塞销孔的中心线偏移设计也要根据发动机的转向、侧压力方向做对应调整，减小活塞换向时的敲击噪声。很多刚接触动力部件设计的工程师容易忽略活塞的热变形补偿，直接按常温尺寸做等直径建模，实际装机后很容易出现拉缸、敲缸的问题，所以建模时就要把不同区域的热膨胀系数差异考虑进去，头部因为温度更高，直径要比裙部略小，形成上小下大的锥形结构，匹配工作时的温度梯度变形。另外活塞环槽的侧面粗糙度、平面度要求很高，建模时要标注对应的形位公差，保证活塞环安装后能自由浮动，密封可靠，油环的回油孔要避开活塞销座的加强筋位置，保证回油通畅，不会被加强筋遮挡回油路径。
