柴油发动机分体式连杆结构三维数模

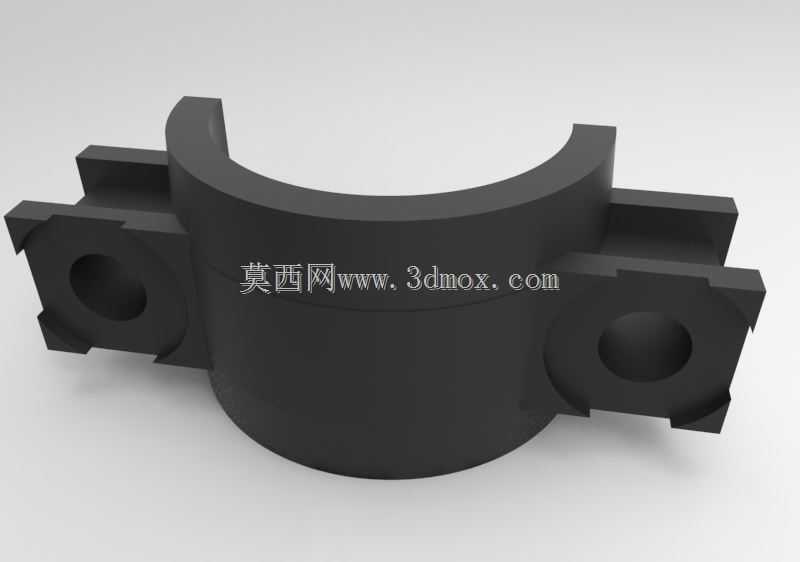

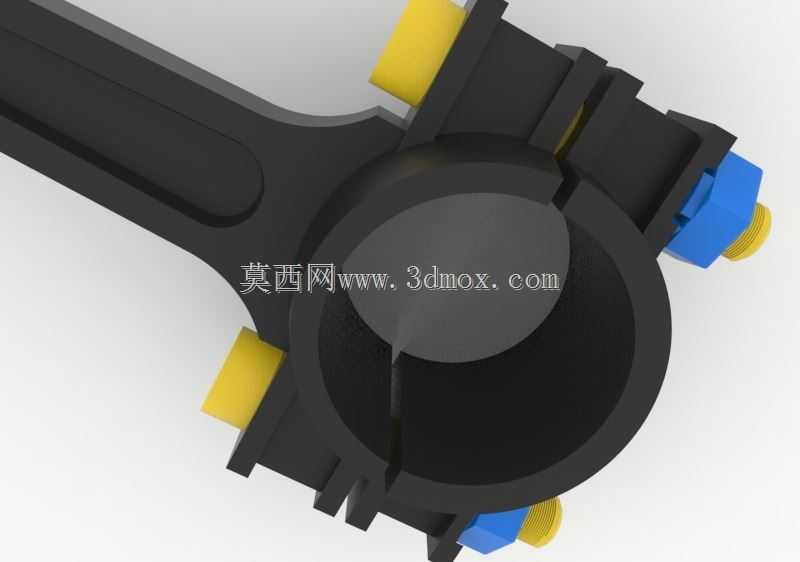

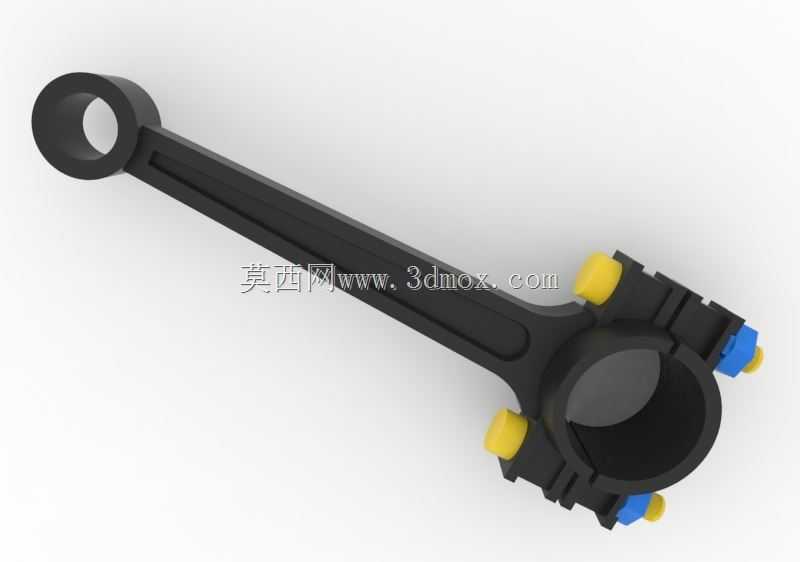

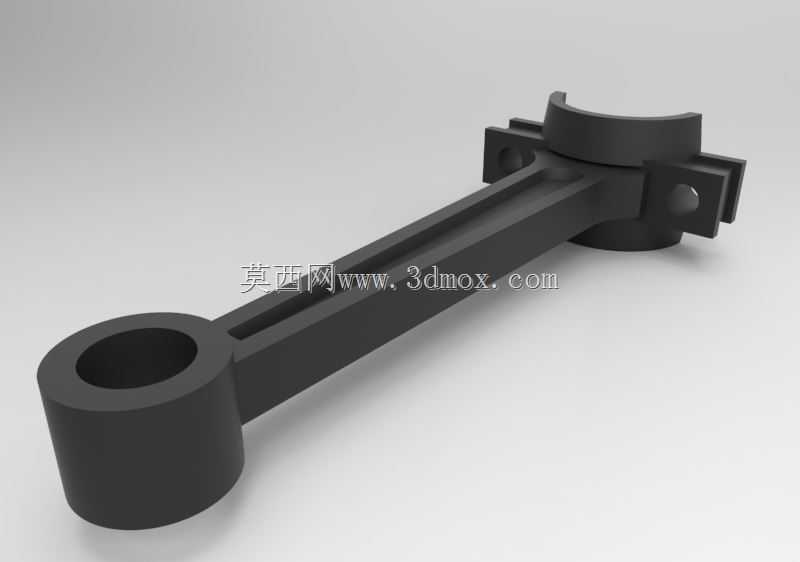

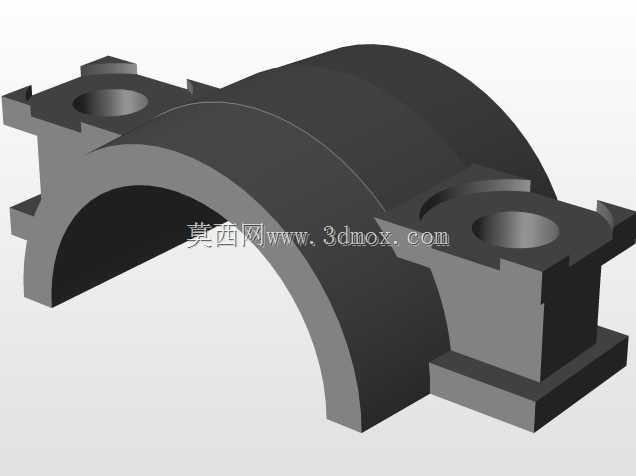

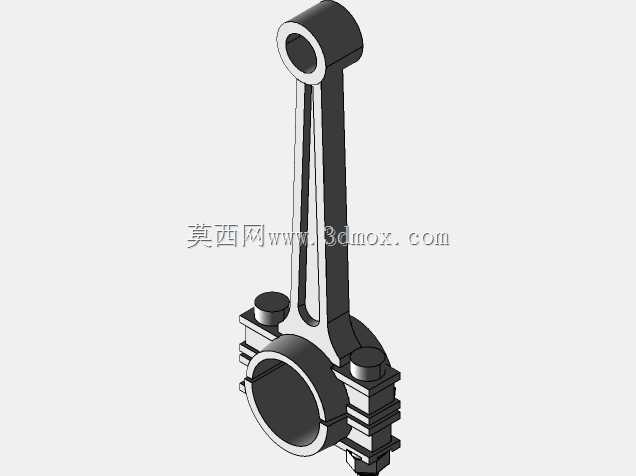

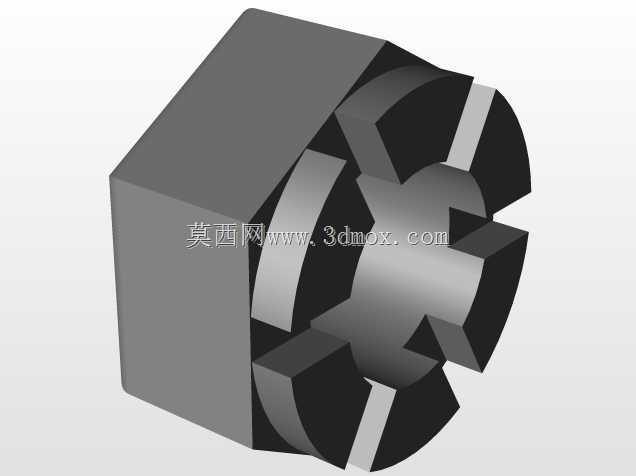

　　该连杆作为内燃机曲柄连杆机构的核心传力构件，主要应用于往复式活塞内燃机的动力传递场景，覆盖车用汽油发动机、柴油发动机等小排量动力单元的装配需求，承担着将活塞顶部承受的燃烧爆发压力传递给曲轴，将活塞的往复直线运动转换为曲轴旋转运动的核心功能，工作过程中需持续承受交变的气体爆发压力、往复惯性力与旋转惯性力的复合载荷，其结构合理性直接决定动力单元的运行可靠性与服役寿命。从结构设计来看，该连杆采用分体式大头结构设计，大头端配套剖分式连杆轴瓦安装位，通过两侧对称布置的螺栓连接耳实现连杆盖与杆身的刚性锁紧，这种结构能够满足曲轴整体式曲柄销的装配要求，装配时可先将杆身穿过气缸体下部空间，再扣合连杆盖完成锁紧，适配多数乘用车、

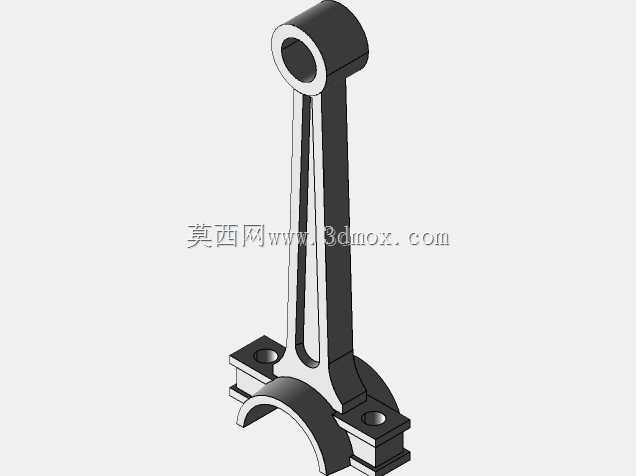

　　轻型商用车动力单元的装配工艺路径。小头端采用整体式圆环结构，内部预留活塞销安装孔位，工作时通过活塞销与活塞内部销座形成铰接，可在活塞往复运动过程中自适应调整摆动角度，避免运动卡滞。杆身部分采用工字形截面设计，这种截面形式能够在同等材料用量下获得更高的抗弯截面模量，在满足纵向抗压、横向抗弯强度要求的同时，尽可能降低连杆自身的往复运动质量，减小高速运转过程中产生的惯性载荷，降低曲轴系的动平衡校正难度。从安装边界来看，小头端内孔尺寸需与选配的活塞销外径保持过渡配合公差，装配时通过活塞销卡环实现轴向限位，避免活塞销轴向窜动刮伤气缸壁；大头端内孔尺寸需与曲轴曲柄销外径保持间隙配合，配合间隙需根据轴瓦的油膜厚度要求设定，

　　保证运转过程中能够形成稳定的压力润滑油膜；两侧螺栓连接耳的螺栓孔中心距、孔位同轴度需严格控制形位公差，避免锁紧后连杆盖出现错位，导致轴瓦偏磨、抱轴等故障。杆身的长度参数需匹配对应动力单元的活塞行程与曲轴回转半径，保证活塞运行到上止点、下止点位置时，连杆的摆动角度处于设计允许范围内，避免活塞与气缸壁、气门等周边部件发生运动干涉。在实际工程应用中，这类连杆的三维数模可直接用于曲柄连杆机构的运动学仿真，通过模拟不同转速、不同负荷工况下的连杆受力变形情况，校核杆身的应力集中区域，优化大头、小头与杆身过渡位置的圆角参数，降低应力集中系数；也可用于装配工艺模拟，验证连杆与活塞、曲轴、气缸体等周边部件的装配间隙，排查设计阶段存在的干涉问题，

　　减少后续物理样机的试错成本。对于发动机维修、改装场景，该数模也可作为连杆尺寸测绘、仿制加工的参考依据，通过数模提取关键尺寸参数，匹配对应的加工工艺，保证替换件的装配精度与力学性能满足使用要求。设计过程中需重点关注大小头端的同轴度公差、杆身的直线度公差，以及螺栓连接面的平面度要求，这些形位公差会直接影响连杆装配后的受力状态，若公差超差，运转过程中会出现偏载、异常磨损等问题，大幅缩短动力单元的大修间隔。
