行星齿轮组传动结构三维建模

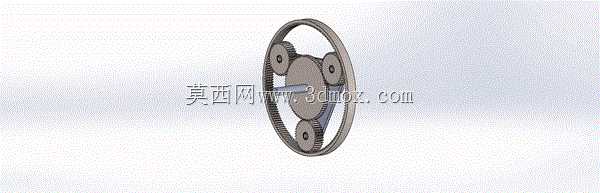

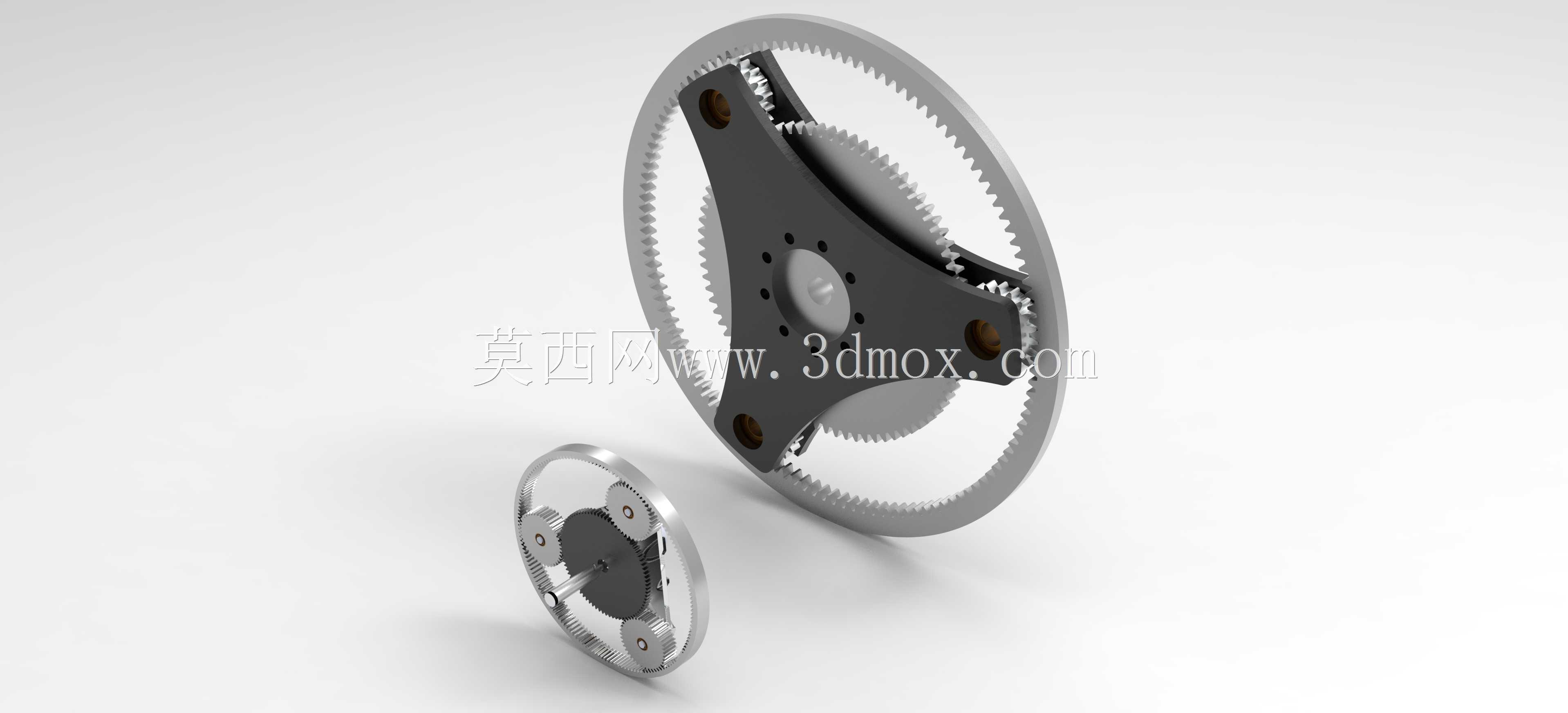

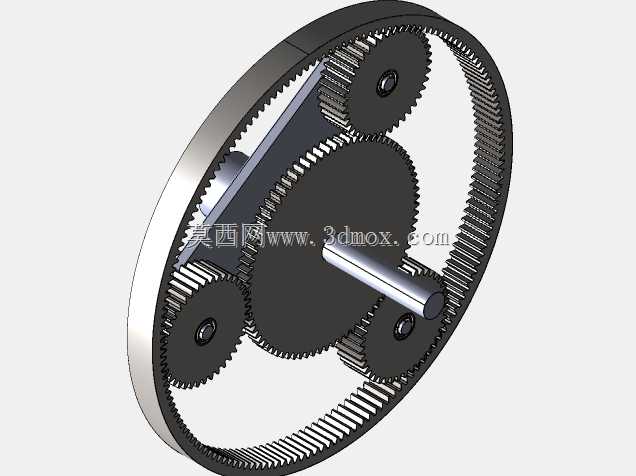

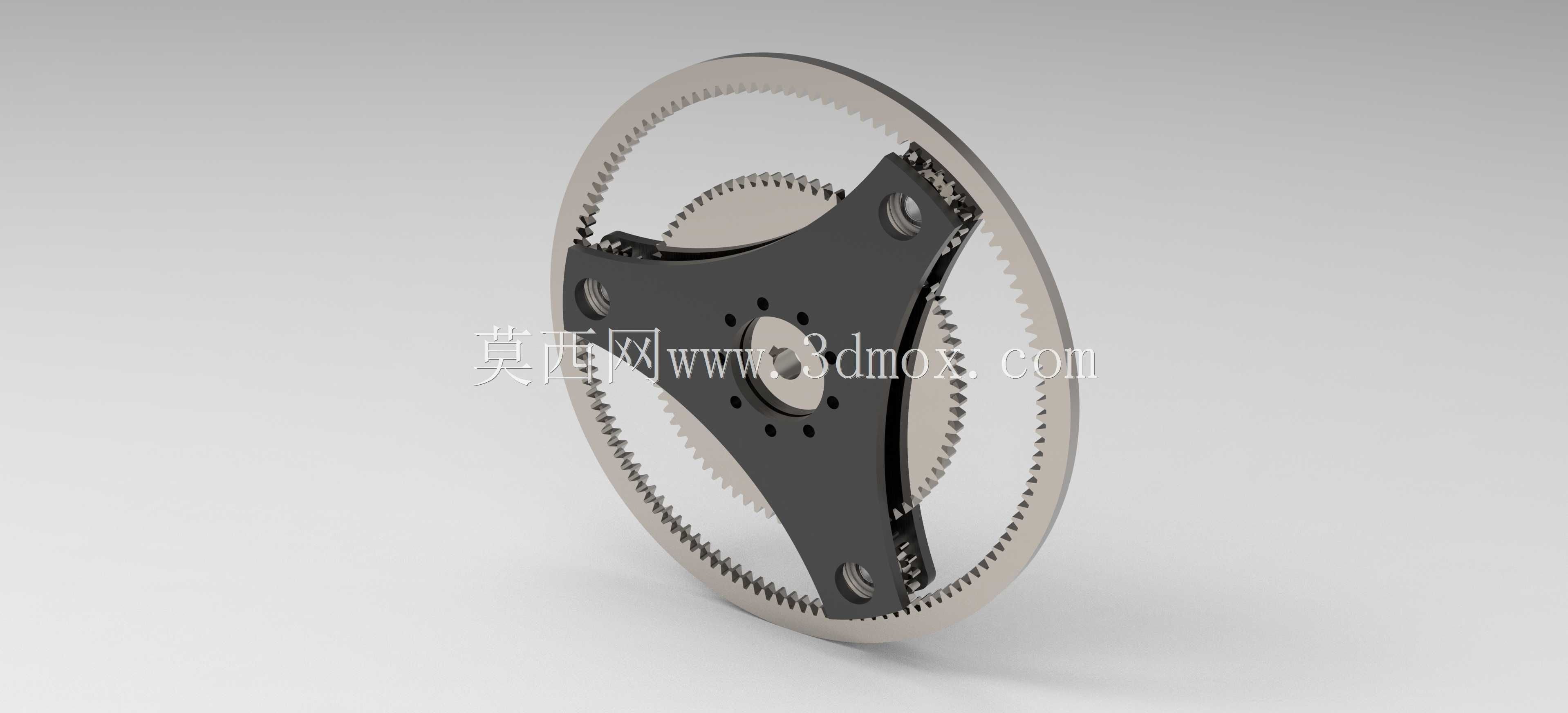

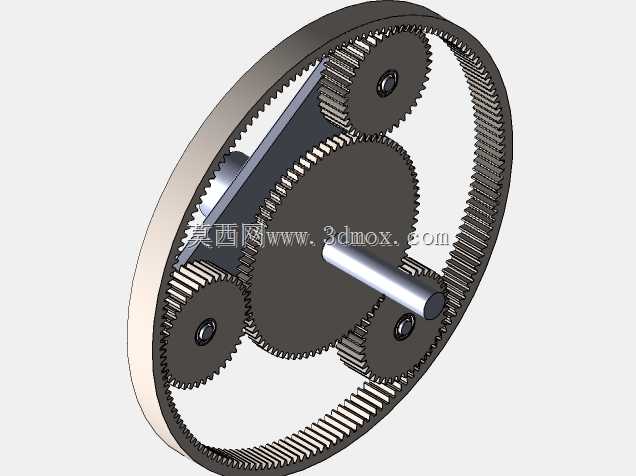

　　这套行星齿轮传动结构，在各类需要大减速比、紧凑传动布局的工业场景中应用极广，小到伺服进给机构的末端减速、自动化产线的分度转台驱动，大到工程机械行走机构、风电增速箱内部的传动级，都能见到这类结构的身影。不同于定轴轮系需要将各级齿轮依次排布在固定轴线上，行星轮系可以在相同的径向尺寸限制下，实现更大的传动比输出，同时多行星轮均匀分担载荷的特性，也让整套结构的承载能力比同尺寸的定轴齿轮组高出不少，这也是很多对安装空间有严格限制的重载传动场景优先选择这类结构的核心原因。从结构组成来看，这套模型完整还原了内齿圈、行星架、太阳轮、行星轮四个核心部件的配合关系：外侧的内齿圈作为固定或者输出构件时，内齿的加工精度直接决定了整套传动的回程间隙水平，建模时齿廓采用渐开线生成，严格匹配啮合侧隙要求，避免运转过程中出现卡滞或者异响问题；中间的太阳轮作为输入构件时，通常和驱动电机的输出轴直接连接，轴段的配合公差、齿部的修缘参数都需要和行星轮的啮合特性匹配，减少高速输入时的齿面冲击；行星架上均匀布置的行星轮轴，需要保证各轴的位置度公差，否则会出现个别行星轮承载过载、齿面偏磨的问题，建模时行星轮和行星架之间预留了轴承安装位，可根据实际载荷需求选配深沟球轴承或者滚针轴承，适配不同转速工况。在实际选型应用中，这类行星齿轮组的安装边界需要重点关注：首先是内齿圈的外径配合尺寸，通常内齿圈会和设备的壳体采用过渡配合或者小过盈配合，配合面的粗糙度、圆柱度要求较高，

　　避免装配后内齿圈出现变形导致齿圈圆度超差；其次是输入端太阳轮的轴伸尺寸、键槽规格，需要和驱动端的输出轴完全匹配，保证同轴度误差在允许范围内，否则高速运转时会产生额外的径向载荷，大幅缩短轴承和齿轮的使用寿命；输出端如果采用行星架输出的形式，行星架的输出法兰端面跳动、轴孔同轴度也需要严格控制，避免连接负载后出现运转抖动。设计这类行星传动结构时，首先要根据目标传动比确定各轮的齿数关系，固定内齿圈的工况下，传动比等于1加上内齿圈齿数与太阳轮齿数的比值，齿数选择时要避免出现根切问题，同时尽量让各行星轮的载荷分配均匀，通常行星轮的个数选择3个或者4个，个数越多承载能力越强，但对加工和装配的精度要求也越高。齿部参数设计时，

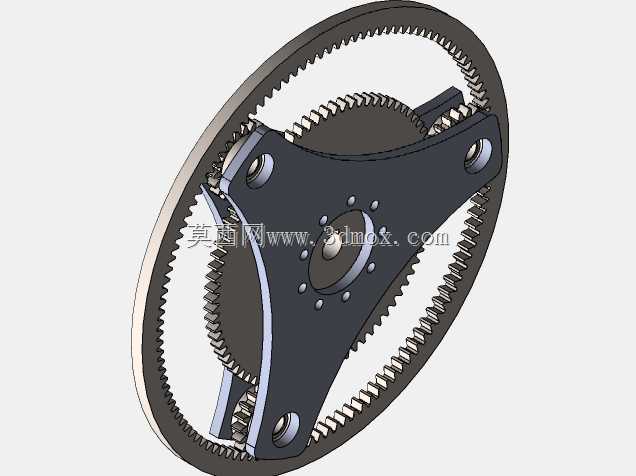

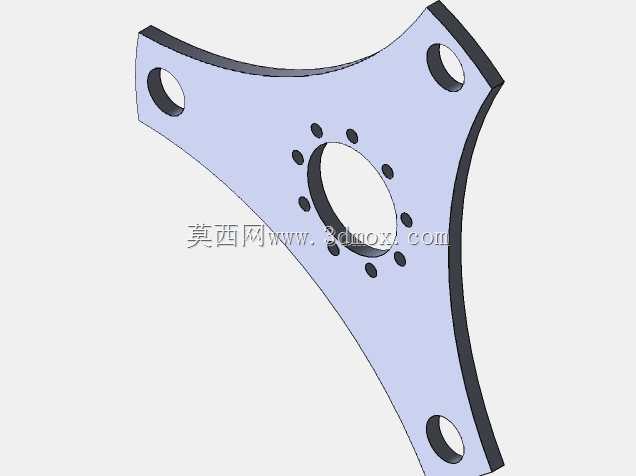

　　需要根据传递的扭矩计算齿面接触强度和齿根弯曲强度，确定合适的模数、齿宽、压力角参数，对于需要正反转频繁切换的工况，还要对齿侧间隙进行严格控制，减小回程误差，保证传动精度。从结构细节来看，这套模型中的行星架采用了辐板式结构，在保证整体刚性的前提下尽可能降低自重，减少高速运转时的离心力影响，行星轮轴的固定方式采用了卡簧限位加过盈配合的形式，可承受较大的径向载荷，适合中低速重载的传动场景。内齿圈的外侧设计有止口结构，方便和设备壳体定位装配，端面预留的螺纹孔可用于端盖的固定，实现传动腔的密封，防止润滑油泄漏同时阻挡外界粉尘杂质进入啮合区域。在实际装配过程中，需要先将行星轮通过轴承安装到行星架的销轴上，检查行星轮的转动灵活性，

　　确认无卡滞之后再将太阳轮装入中心位置，调整各行星轮的位置使其和太阳轮均匀啮合，最后套入内齿圈，盘动输入轴检查整套结构的运转顺畅度，确认无卡滞、异响之后再进行后续的壳体封装。这类行星齿轮结构相比普通的定轴减速结构，还有一个明显的优势就是输入和输出轴可以保持同轴布置，大幅简化设备的整体传动布局，不需要额外增加换向或者错位传动的结构，在很多对设备整体体积有严格要求的场景，比如协作机器人关节驱动、AGV行走轮驱动、伺服电动缸的减速单元，这类同轴布置的行星传动结构几乎是首选方案。建模过程中对各部件的配合间隙做了合理预留，齿面的啮合侧隙按照中等精度传动的要求设置，既可以保证传动过程中不会因为热膨胀出现卡滞，也能将回程间隙控制在合理范围内，满足大多数通用工业传动场景的精度要求。
