小型支腿式平皮带物料输送设备结构

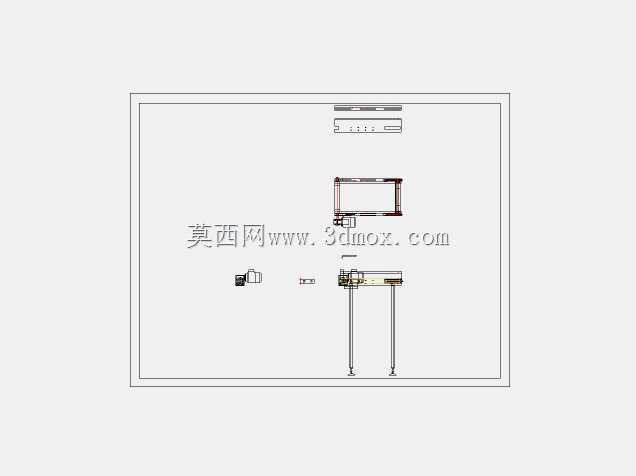

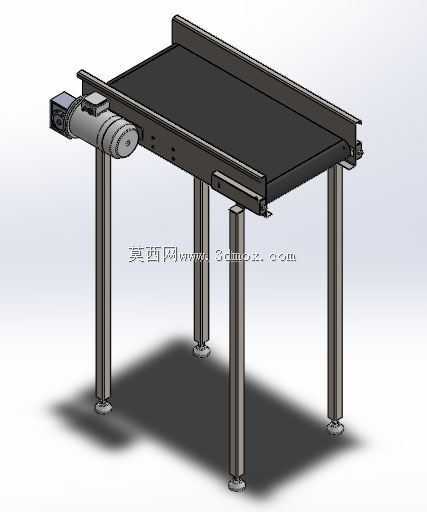

　　这类平皮带带式输送结构，在轻工包装、电子零部件组装、小型五金件加工的产线衔接场景中应用十分广泛，多数时候承担工序间短距离物料转运的功能，既可以单独作为工件缓存输送段使用，也能多段拼接组成更长的连续输送线，适配不同车间的布局需求。从结构设计逻辑来看，该设备采用端部驱动的布置形式，驱动电机与减速组件直接安装在主动辊一端的机架侧方，省去了复杂的链传动或者长轴传动结构，既压缩了设备整体的横向占用空间，也减少了传动环节的功率损耗，日常维护时仅需定期检查驱动端的固定螺栓松紧、补充减速部位润滑即可，运维门槛较低。机架主体采用折弯钣金拼焊成型，两侧的挡边结构高度经过匹配设计，既能够防止输送过程中尺寸偏小的工件从皮带侧边滑落，

　　也不会对操作人员取放工件造成干涉，针对不同输送物料的外形尺寸，还可以通过加装侧挡条、导向条的方式调整输送通道宽度，适配不同规格的工件输送需求。支撑部分采用四根可调式圆柱支腿，支腿底部配置脚杯结构，安装时可以通过旋转脚杯调整单根支腿的伸出长度，抵消车间地面不平整带来的设备倾斜问题，保证皮带面处于水平状态，避免输送过程中工件出现单侧滑移、跑偏的情况；支腿与上部机架的连接位置预留了多个固定孔位，能够根据现场作业的人机工程需求，在一定范围内调整整体输送面的高度，适配不同高度的加工设备出料口、操作台接料高度，减少操作人员取放料时的弯腰幅度，降低长时间作业的疲劳感。皮带选用黑色哑光平皮带，表面摩擦系数适中，

　　既能够保证放置在皮带上的工件随皮带同步移动不打滑，也不会因为摩擦力过大导致工件堆积时无法实现自然缓存，针对有防静电需求的电子件输送场景，也可以直接替换同规格的防静电皮带，无需改动机架与辊筒的安装尺寸。两端的辊筒采用腰鼓形加工设计，能够在皮带运行过程中自动纠正轻微的跑偏问题，减少日常运行中调整皮带位置的频次，张紧结构设置在从动辊端的机架两侧，调整时仅需拧动两侧的调节螺栓即可改变从动辊的位置，实现皮带张紧度的调整，操作时无需拆解其他部件，单人即可完成张紧作业。从安装边界来看，该设备的整体宽度控制在较窄的范围内，长度适配短距离输送需求，安装时仅需要预留出驱动端电机的侧向检修空间即可，不需要额外的预埋固定结构，

　　直接放置在平整车间地面上调整脚杯水平后即可投入使用，对于需要频繁调整产线布局的柔性生产车间十分友好，设备整体重量较轻，移位时仅需借助简单的搬运工具即可完成位置调整，不需要大型吊装设备配合。在功能设计上，该结构没有配置复杂的调速组件，默认采用定速输送，若有调速需求也可以在驱动端加装调速电机，或者配套变频控制组件，实现输送速度的无级调整，匹配不同工序的生产节拍，当作为检测工位的输送载体时，还可以在机架侧面预留的安装槽位上加装光电传感器、定位挡停机构，实现工件的到位检测、定点停驻功能，拓展设备的使用场景。设计过程中针对支腿的受力情况做了校核，四根支腿的受力点均匀分布在机架下部，即使输送面上放置满额定负载的工件，也不会出现机架变形、支腿失稳的情况，两侧挡边的折弯结构同时承担了机架加强筋的作用，不需要额外在机架内部加装加强筋即可保证整体刚性，减少了焊接加工的工作量，也控制了设备整体的制造成本。皮带下方的承托板采用平整钣金制作，全程贴合皮带下表面，避免皮带在负载状态下出现下凹变形，保证输送面全程平整，即使输送薄片类工件也不会出现卡滞、颠簸的情况，承托板与皮带之间的间隙经过严格控制，既不会因为间隙过小增加皮带运行的摩擦阻力，也不会因为间隙过大导致皮带下陷。
