红外避障传感模块结构设计方案

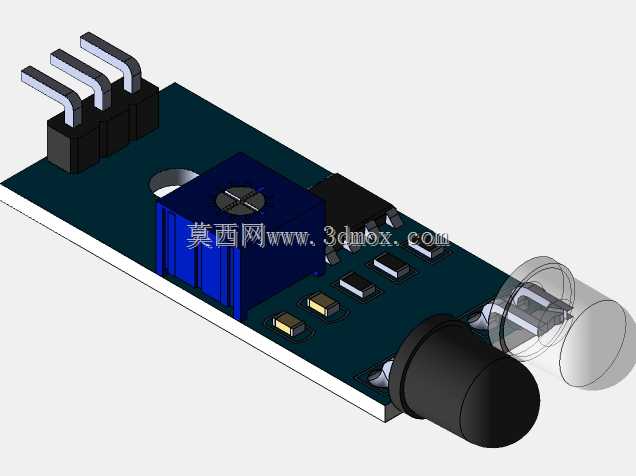

　　在嵌入式智能设备、小型自动化装置、教学实验平台的开发场景中，这类板载式红外传感模块是最常用的近距离探测部件，多数场景下承担非接触式障碍物检测、接近触发、行程限位替代的功能，相比机械式触碰开关，它没有物理接触磨损，响应速度更快，安装调整也更灵活。从结构设计来看，整个模块采用标准单面板载装布局，所有元器件都布置在一块矩形FR-4环氧基板上，基板边缘预留了两个对称的圆形安装孔，孔径适配M2规格的自攻螺丝或者铜柱固定，安装孔中心距匹配通用面包板、传感器扩展支架的孔位标准，不需要额外做转接件就能直接固定在小车底盘、设备机架或者实验台架上。模块左侧布置的是三针弯排接插件，排针采用90度弯脚设计，引脚间距为标准2.54mm，

　　既可以直接插在杜邦线母座上完成接线，也能适配直插式扩展座的安装需求，弯脚结构让接线出线方向平行于基板平面，不会在模块垂直方向额外占用高度空间，对安装空间局促的小型设备场景非常友好。基板中部靠左侧的蓝色方块是多圈可调电位器，电位器采用顶部十字调节槽设计，用普通一字或者十字螺丝刀就能旋转调节，这个部件的作用是调整红外探测的触发阈值，也就是改变模块的有效探测距离，调节过程中电位器的旋钮阻尼均匀，不会出现跳变或者空程，能保证阈值调节的线性度，实际使用中可以根据现场的安装间距、被测物体的反射率调整到合适的触发点，避免出现误触发或者探测距离不足的问题。电位器周边布置的是贴片式电阻、电容以及信号处理芯片，所有贴片元件都采用回流焊工艺的布局设计，

　　焊盘尺寸符合标准SMT生产要求，元件之间的安全间距满足0805封装的爬电距离要求，不会出现焊接连锡或者高压击穿的风险，信号处理芯片的布置位置远离红外发射接收端，避免元件发热对红外探测精度造成干扰。模块右侧是核心的红外探测组件，包含黑色的红外发射管和透明封装的红外接收管，两个元件保持固定的间距和发射接收角度，发射管的发射角与接收管的视场角经过匹配设计，保证在有效探测范围内，反射回来的红外信号能被接收管准确捕捉，两个元件的引脚都采用直插焊接固定在基板上，根部做了点胶加固处理，即使在有轻微振动的移动设备上使用，也不会出现引脚松脱、角度偏移的问题。整个模块的元器件高度控制非常严格，最高的元件就是弯排接插件的顶部，整体垂直高度不超过12mm，

　　水平方向的基板尺寸适配常用的传感器安装位，不管是叠装在控制板上方，还是侧装在设备侧壁，都不会和周边的其他部件产生结构干涉。设计过程中特意将功率稍大的元件布置在基板边缘位置，工作时产生的热量能通过基板铜箔快速散出，不需要额外加装散热片就能满足长时间连续工作的温升要求。在实际选型使用时，这类模块的安装角度可以根据探测需求微调，比如安装在移动小车上时，可以将模块向下倾斜一定角度，避免探测到地面造成误触发，也可以多个模块组合布置在设备的不同方向，实现多方位的障碍物检测，模块的接线定义统一为电源、地、信号输出，不需要额外的信号转换电路就能直接连接单片机IO口，电路结构简单可靠，结构件没有易损活动部件，在常规的工业环境、教学实验环境下都能长期稳定工作。
