在注塑模具、冲压模具的连续作业工况里,这类穿板式安装的接触传感元件是保障工序闭环的核心小部件,很多刚入行的结构设计人员容易忽略这类小元件的安装边界设计,最后现场装机时要么出现安装干涉,要么检测触发精度达不到工艺要求,反而拖慢整线的调试进度。从实际使用场景来看,这类传感元件主要用于模具合模到位检测、顶出机构复位确认、模腔内工件到位判定这几个核心工位,尤其是在多工位级进模的运行过程中,任何一个工位的位置信号丢失,都可能触发设备急停,避免撞模、工件报废这类严重生产事故。

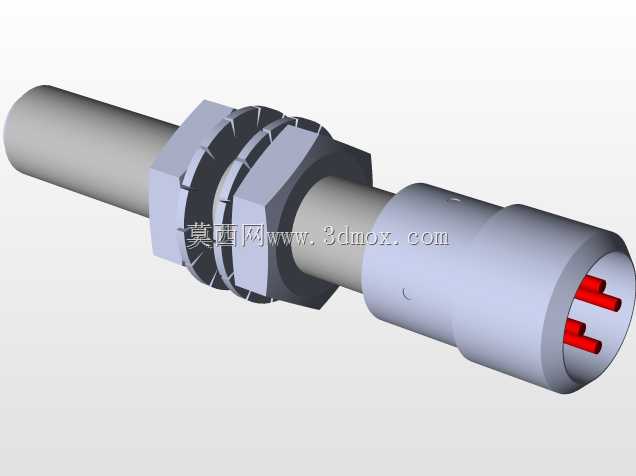

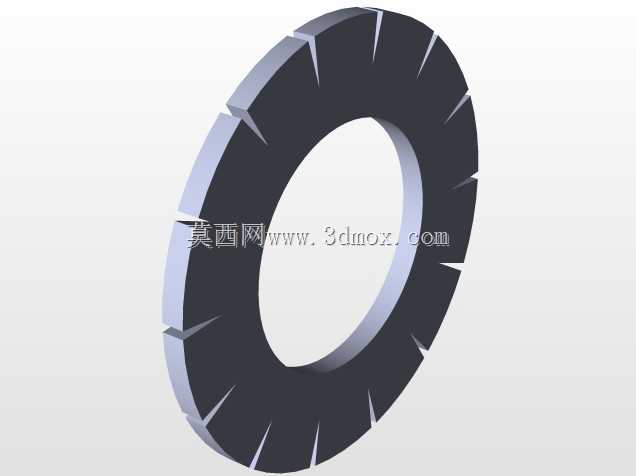

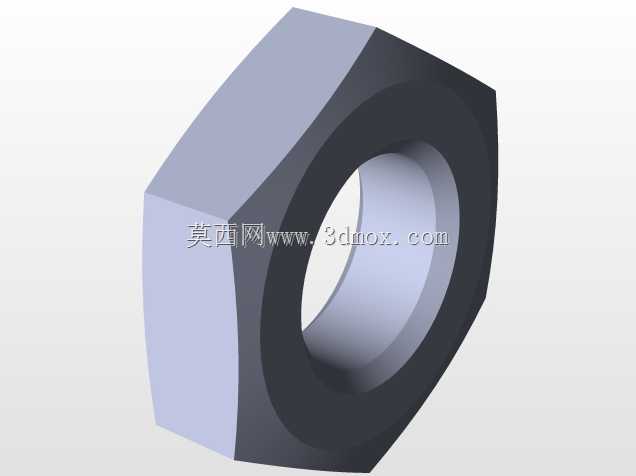

从结构设计思路上拆解,这个元件采用了穿板锁紧的安装结构,中间段设计了两组六角锁紧螺母配合密封垫圈,适配不同厚度的模具模板安装,安装时只需要在模板上加工对应直径的光孔,将传感主体从模板外侧穿入,通过两侧的六角螺母锁紧固定即可,不需要额外设计复杂的安装支座,能大幅压缩模具内部的安装空间占用。前端的检测端采用了外露的插针式接触结构,接触触发的行程控制在极小的范围内,能保证位置检测的重复精度,避免因为机构过行程损坏传感元件;尾端的圆柱段是接线端,预留了足够的接线空间,适配工业常用的快插接头,现场布线时可以直接对接设备的IO信号端口,不需要额外做接线转接。
做三维建模的时候需要特别注意几个安装边界的尺寸控制:首先是穿板光孔的直径公差,要和传感主体的安装轴径做间隙配合,间隙量控制在0.1mm以内,既保证安装时能顺利穿入,又避免间隙过大导致传感元件在设备运行振动中出现偏移,影响检测精度;其次是锁紧螺母的对边尺寸,建模时要预留足够的扳手操作空间,模板上安装位周边3mm范围内不能设计凸起的加强筋或者其他结构件,否则现场安装时扳手无法卡入螺母,没法完成锁紧操作;还有前端检测端的伸出长度,要根据模具内被检测机构的运动行程来匹配,保证被检测件运动到位时能刚好触发接触插针,同时不会因为超行程压弯插针,一般建模时会预留0.2-0.3mm的触发余量,既保证信号能稳定触发,又不会对传感元件造成机械损伤。
从功能特性上来说,这类接触式传感元件的抗干扰能力比非接触式的光电传感器更适配模具内部的复杂工况,模具生产过程中会有脱模剂喷雾、塑料碎屑、金属粉尘这类干扰因素,光电类传感器容易因为异物遮挡出现误信号,而这种机械接触式的触发结构不会受粉尘、油污的影响,信号稳定性更强,适合在模具内部这种恶劣的作业环境下长期使用。另外整个传感元件的外壳采用了金属材质,具备一定的抗冲击能力,模具合模时的轻微振动不会导致元件内部结构松动,能满足长期连续生产的使用寿命要求。
在做设备选型匹配的时候,还要注意传感元件的出线方向,这个模型的尾端是轴向出线结构,安装时要确认模板后侧的布线空间,避免出线位置和模具的冷却水管、顶杆孔出现干涉,很多设计人员在做模具整体装配的时候,只关注了传感元件本身的安装位,忽略了尾端线缆的弯曲半径,最后装机时线缆被其他结构件挤压,出现线路破损的问题,反而增加了后期的维护成本。建模时可以把线缆的最小弯曲半径也做进装配校验的环节,提前排查干涉风险。另外接触插针的材质一般选用硬质合金材料,长期反复接触摩擦不会出现明显的磨损,能保证长期使用后的触发精度不会出现漂移,减少日常维护的校准频次。
