MS4525压力传感器歧管直插安装结构

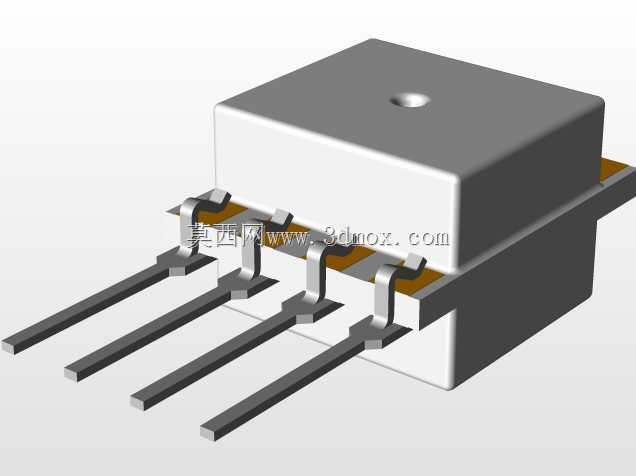

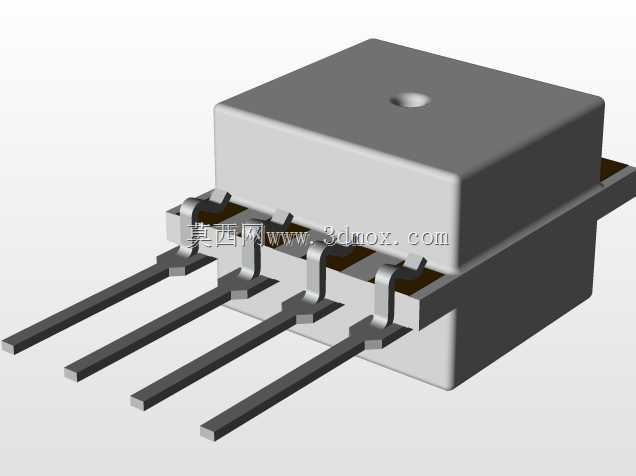

　　在工业测控、气动系统、医疗流体控制、消费类电子气压检测场景中，小量程压力传感单元的安装可靠性直接决定整套采样回路的信号稳定性，不少刚接触板级传感集成的工程师容易忽略安装结构对采样精度的影响——比如采样气路的密封冗余、引脚焊接后的应力释放、安装空间的避让边界，这些细节往往在样机调试阶段才暴露出漏气、引脚虚焊、传感器受外力偏移等问题。这款针对MS4525系列压力传感单元设计的歧管安装结构，采用THT通孔直插的安装逻辑，引脚节距严格匹配2.54mm标准PCB网格，适配市面上绝大多数通用印制板的孔位设计规范，不需要额外定制异形焊盘，能直接兼容常规波峰焊、手工焊的加工工艺。从结构尺寸来看，整体长度控制在9.9mm，宽度13.8mm，

　　安装完成后总高度适配紧凑化板卡的堆叠需求，不会和相邻的接插件、电容电阻等元器件产生空间干涉，在便携式检测设备、小型气动控制模组这类对安装空间有严格限制的场景中，这个尺寸边界能给结构工程师留出足够的布线与周边器件布局余量。设计过程中重点考虑了歧管对接的密封面平整度，传感器本体的定位凸台和支架的限位结构做了0.1mm的间隙配合，既保证装配时传感器能顺畅卡入定位，又能避免配合间隙过大导致的气路泄漏，采样端口的中心位置和支架安装基准做了同轴度约束，外接气路软管时不会因为偏心产生侧向应力拉扯传感器本体。引脚部分采用了折弯成型的结构设计，伸出支架的引脚段保持平直，长度满足通孔焊接后焊盘透锡的工艺要求，同时折弯处的圆角处理避免了引脚应力集中，

　　在设备受到振动冲击时，折弯段能吸收部分形变能量，减少焊盘处的应力拉扯，降低长期使用后虚焊脱焊的风险。不同于表贴封装的压力传感器需要额外做气路转接结构，这款直插式歧管支架把气路对接和PCB固定的功能整合在一起，装配时只需要先把传感器卡入支架定位槽，再将引脚对准PCB焊盘插入，过波峰焊后就能同时完成电气连接和结构固定，外接气路直接对接支架上的采样端口即可，不需要额外打胶固定或者增加转接压板，能有效减少装配工序的零件数量，降低批量生产的装配复杂度。在实际选型适配时，需要注意PCB上对应安装位置的开孔尺寸要和支架的定位柱匹配，采样气路的软管内径要和端口外径适配，避免过盈量太大导致端口开裂，或者间隙太大导致漏气。另外在布局周边器件时，

　　要在传感器本体上方留出至少2mm的操作空间，方便后期维护时插拔气路软管，不要在引脚走线附近布置大电流的功率器件，避免电磁干扰影响压力采样的信号精度。对于需要做差压采样的场景，这个结构的双端口布局也能适配正负气压的采样需求，支架的绝缘材质能避免传感器本体和PCB上的其他导电部位产生短路，同时材料的耐温范围满足常规工业级设备的工作温度要求，不会在高低温环境下产生形变导致密封失效。不少工程师在做小型气压检测设备时，会自己简单画个支架固定传感器，往往忽略引脚的应力释放和气路的同轴度，导致批量生产时良率偏低，这款经过尺寸校验的安装结构，把这些容易踩坑的细节都整合到设计里，能直接套用在对应的板卡设计中，减少反复改模、调整孔位的迭代成本。
