SAE标准通风式机动车制动盘结构设计

项目分类:制动器 发布时间:2021-11-27 ID:421972
  • SAE标准通风式机动车制动盘结构设计
  • SAE标准通风式机动车制动盘结构设计
  • SAE标准通风式机动车制动盘结构设计
  • SAE标准通风式机动车制动盘结构设计
  • SAE标准通风式机动车制动盘结构设计
  • SAE标准通风式机动车制动盘结构设计

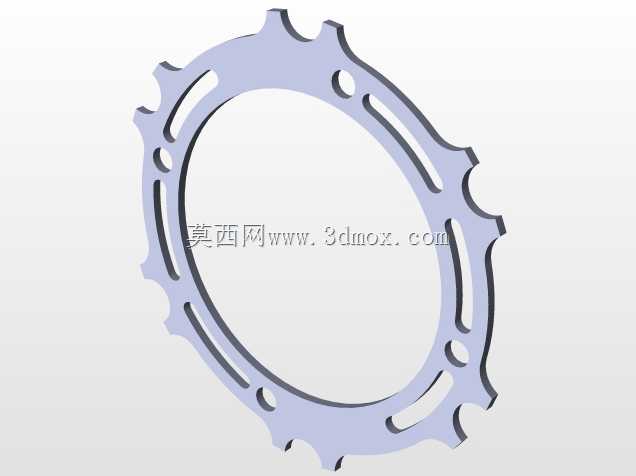

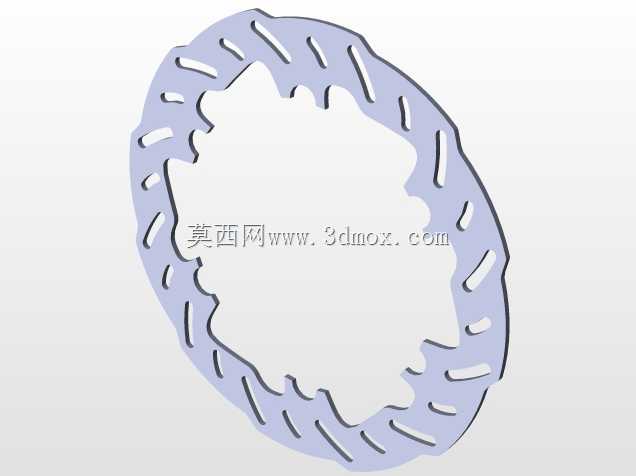

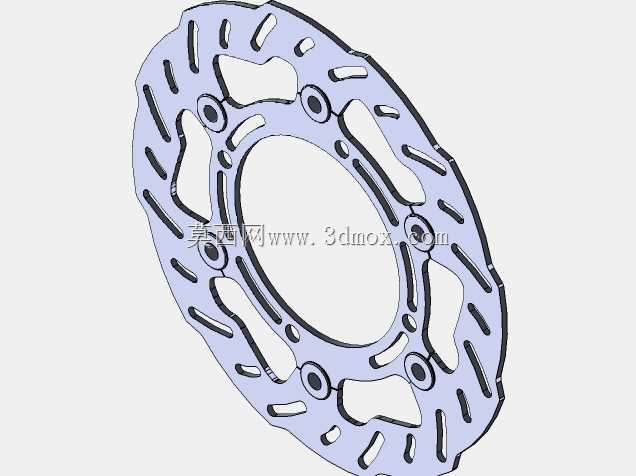

  在机动车制动系统的开发流程中,制动盘作为直接承担制动力矩转化的核心部件,其结构合理性直接决定了整车制动效能、热稳定性与连续制动工况下的可靠性,这套基于SAE标准开发的制动盘结构,针对赛事及民用高性能车辆的使用场景做了针对性的结构优化,完全适配常规浮动卡钳与对向多活塞卡钳的安装匹配需求。从实际装车的应用场景来看,这类带镂空通风结构的制动盘,主要适配中小排量运动型摩托车以及轻型改装乘用车的前轮制动回路,在频繁制动的山路工况、赛道连续重刹工况下,能够通过盘面的导流槽与镂空孔道快速带走摩擦产生的热量,避免制动盘因温度过高出现热衰减、摩擦系数骤降的问题,同时镂空结构也能均匀释放制动过程中盘面产生的热应力,减少长期高温循环下出现盘面翘曲、

  制动抖动的概率。从结构设计的思路来看,整个制动盘采用环形对称布局,中心安装位设置了六个均布的螺栓连接孔,孔位的节圆直径、安装孔倒角尺寸完全匹配SAE标准中对应的轮毂安装接口,不需要额外做转接法兰即可直接适配对应规格的轮毂轴承单元,安装面的平面度公差控制在0.02mm以内,能够保证装车后制动盘的端面跳动量符合整车制动抖动的控制要求,避免高速制动时出现方向盘或车把的异常振动。盘面的摩擦区域采用了宽窄交错的导流槽设计,这些槽道并非单纯为了减重,而是在制动盘随车轮转动时,能够利用离心力将空气从盘体内径侧导入、外径侧甩出,形成持续的空气对流散热通道,相比实心制动盘,连续十次全力制动后的盘面平衡温度能够降低120℃以上,

  同时槽道边缘还能在制动过程中刮除制动片表面的磨屑与碳化层,避免摩擦副之间出现磨屑堆积导致的制动力波动。在安装边界的尺寸控制上,制动盘的外径、摩擦面有效宽度、中心定位孔的配合公差都严格遵循SAE对应规格的尺寸要求,中心定位孔与轮毂轴头采用H7/h6的间隙配合,能够保证安装时的同轴度,避免装配后出现偏心转动的问题;盘面的厚度设计预留了足够的磨损余量,当摩擦面磨损到极限厚度标识位置时才需要更换,整个生命周期内不需要做额外的盘面加工,只需要按照保养周期检查磨损量即可。从功能特性的角度来说,这套制动盘的结构还考虑了涉水工况的使用需求,盘面的镂空槽道能够在车辆涉水后快速排出摩擦面之间的水膜,让制动片与制动盘能够在极短的时间内恢复摩擦系数,

  避免涉水后首次制动出现制动力不足的问题;同时整个盘体的质量分布经过动平衡优化,六个安装孔位的位置度公差控制在0.05mm以内,盘面的剩余不平衡量满足高速转动的动平衡要求,不需要额外加装平衡块即可避免高速转动时的异常振动。在实际的结构建模过程中,所有的圆角过渡、应力集中位置都做了圆弧处理,安装孔与盘体连接的位置设置了加强凸台,能够承受制动时最大1800N·m的制动力矩冲击,不会出现连接位置开裂的问题;摩擦面的表面粗糙度设计为Ra1.6,既能够保证与制动片的贴合度,又不会因为过于光滑导致初期磨合阶段的制动力不足,磨合里程仅需要50公里左右即可达到最佳制动效能。不同于普通原厂铸铁制动盘的结构,这套设计的通风槽道走向采用了斜向布局,相比径向直槽的散热效率提升了17%左右,同时斜向槽道在转动时产生的风噪更低,不会因为开槽设计带来额外的行驶噪音;盘面的镂空减重孔采用了异形流线型设计,在保证结构强度的前提下尽可能去除了非受力区域的材料,相比同尺寸实心制动盘减重23%,能够有效降低簧下质量,提升悬架的响应速度与车轮的贴地性能。在与制动卡钳的匹配上,摩擦面的有效宽度能够覆盖绝大多数市售对应活塞尺寸的制动片摩擦面积,不会出现制动片偏磨、摩擦面接触不完整的问题,制动盘的内外径差也匹配卡钳的安装跨距,不需要调整卡钳支架的位置即可完成装配,对于售后改装以及原厂零部件替换都有很好的适配性。
