钢制盘式制动器转子结构设计

项目分类:制动器 发布时间:2021-11-27 ID:422615
  • 钢制盘式制动器转子结构设计
  • 钢制盘式制动器转子结构设计
  • 钢制盘式制动器转子结构设计
  • 钢制盘式制动器转子结构设计
  • 钢制盘式制动器转子结构设计
  • 钢制盘式制动器转子结构设计

  在商用车、乘用车以及部分重载工业设备的制动系统中,盘式制动器的核心做功部件就是制动转子,也就是常说的制动盘,本次设计的钢制转子,是针对中等载荷工况下的制动需求开发的结构件。从实际应用场景来看,这类转子既可以适配常规家用乘用车辆的前轮制动单元,也能经过参数微调后用于轻型工程机械的行走机构制动端,甚至在部分轨道运输的辅助制动工位也能看到同结构原理的转子应用,其核心作用是在制动卡钳夹紧摩擦片时,通过自身与摩擦片的接触摩擦,将行走机构的动能转化为热能耗散,实现设备的减速或停驻。

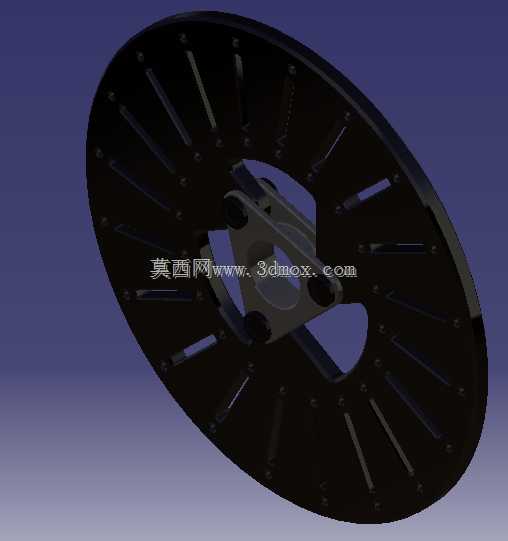

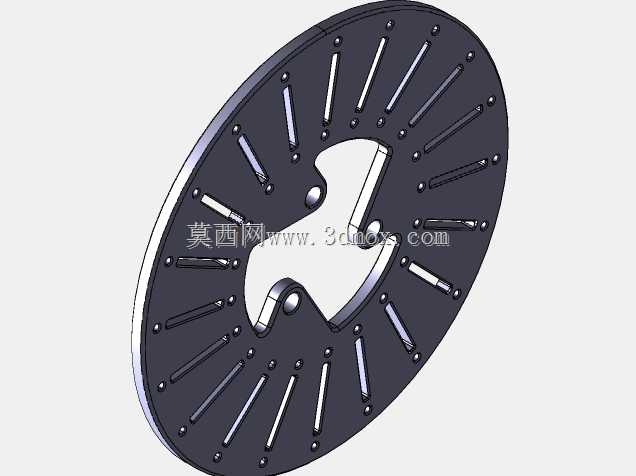

  从功能特性层面看,这款转子采用整体钢制结构,材料选用常见的结构用钢,兼顾了摩擦面的耐磨性能与整体结构的抗热变形能力,盘面均匀分布的径向开槽结构,并非单纯的减重设计,实际工况中这些槽道一方面可以在摩擦片接触时快速导出磨损产生的磨屑,避免磨屑在摩擦面堆积形成磨粒磨损,加剧摩擦片和转子的损耗;另一方面,开槽结构增大了盘面的空气接触面积,在转子随轴高速旋转时,能带动周边空气形成定向流动,带走制动过程中产生的大量热量,减少连续制动下的热衰退现象,避免制动效能下降。转子中心的安装定位结构采用三角分布的安装点位,配合中心的定位止口,能保证转子与输出轴的同轴度,减少高速旋转时的端面跳动量,降低制动过程中的抖动与异响。

  设计过程中首先要考虑的是安装边界的匹配问题,转子中心的定位孔直径需要与对应车桥的输出轴轴径做过渡配合,三个安装孔的中心距需要严格匹配轮毂上的安装螺栓分布圆直径,避免出现安装干涉。盘面的外径尺寸则需要对应制动卡钳的摩擦片有效接触半径,保证摩擦片的整个工作面都能与转子盘面充分接触,不会出现偏磨的情况。厚度方向的尺寸设计需要预留足够的磨损余量,按照常规使用场景下的磨损速率,保证在全生命周期内不需要提前更换转子,同时厚度也要兼顾散热需求,过薄的转子会导致热容量不足,连续制动后温升过快,容易出现热变形甚至开裂的问题。

  结构设计时,盘面的开槽角度、槽宽以及槽的数量都经过了受力校核,每一条槽的边缘都做了倒钝处理,避免应力集中在槽边位置,在反复的制动载荷冲击下出现裂纹延伸的问题。转子与轮毂贴合的安装面做了平面度处理,保证安装后转子的端面跳动量控制在合理范围内,避免制动时出现踏板抖动的情况。考虑到制动过程中转子会出现明显的温升,整体结构的热膨胀量也做了预留,安装孔与螺栓之间保留了微小的间隙,避免热胀后出现安装应力过大的问题。

  从实际使用的角度出发,这类转子的摩擦面在加工时需要保证合适的表面粗糙度,粗糙度过高会导致制动初期的摩擦系数不稳定,制动平顺性差,粗糙度过低则会导致摩擦系数不足,延长制动距离。转子的整体动平衡精度也需要满足高速旋转的要求,在完成机加工后需要做动平衡校正,在对应位置去除多余材料,避免高速旋转时产生离心振动,影响整个传动系统的使用寿命。在装配环节,转子与轮毂的贴合面需要保证清洁,不能有油污或者铁屑残留,否则会导致安装后转子偏斜,加剧磨损的同时带来制动抖动的问题。日常使用中,这类转子需要避免长时间接触腐蚀性物质,否则盘面出现锈蚀后会影响摩擦性能,导致制动时出现异响和制动效能波动。
