桌面级台式数控加工设备结构设计

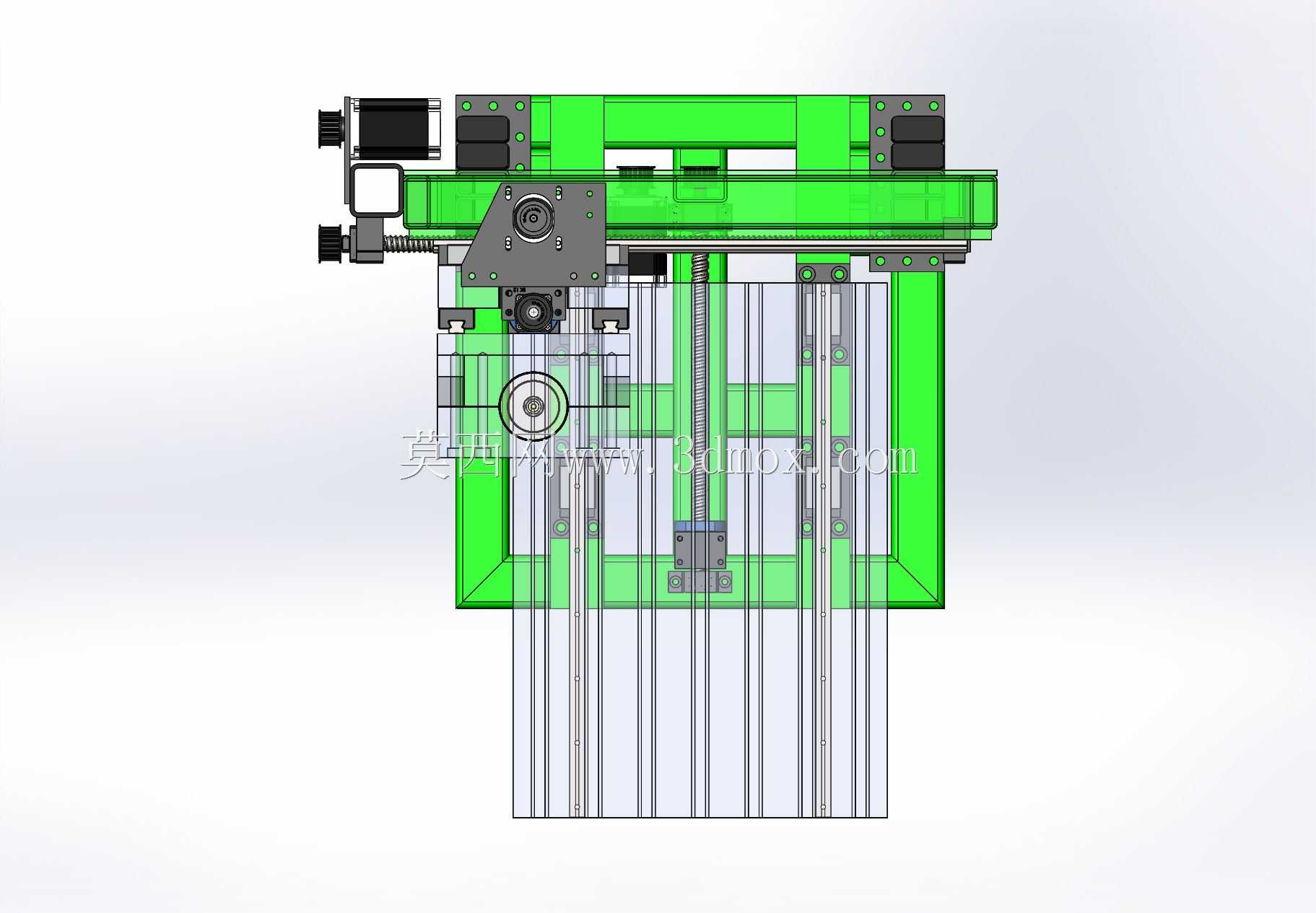

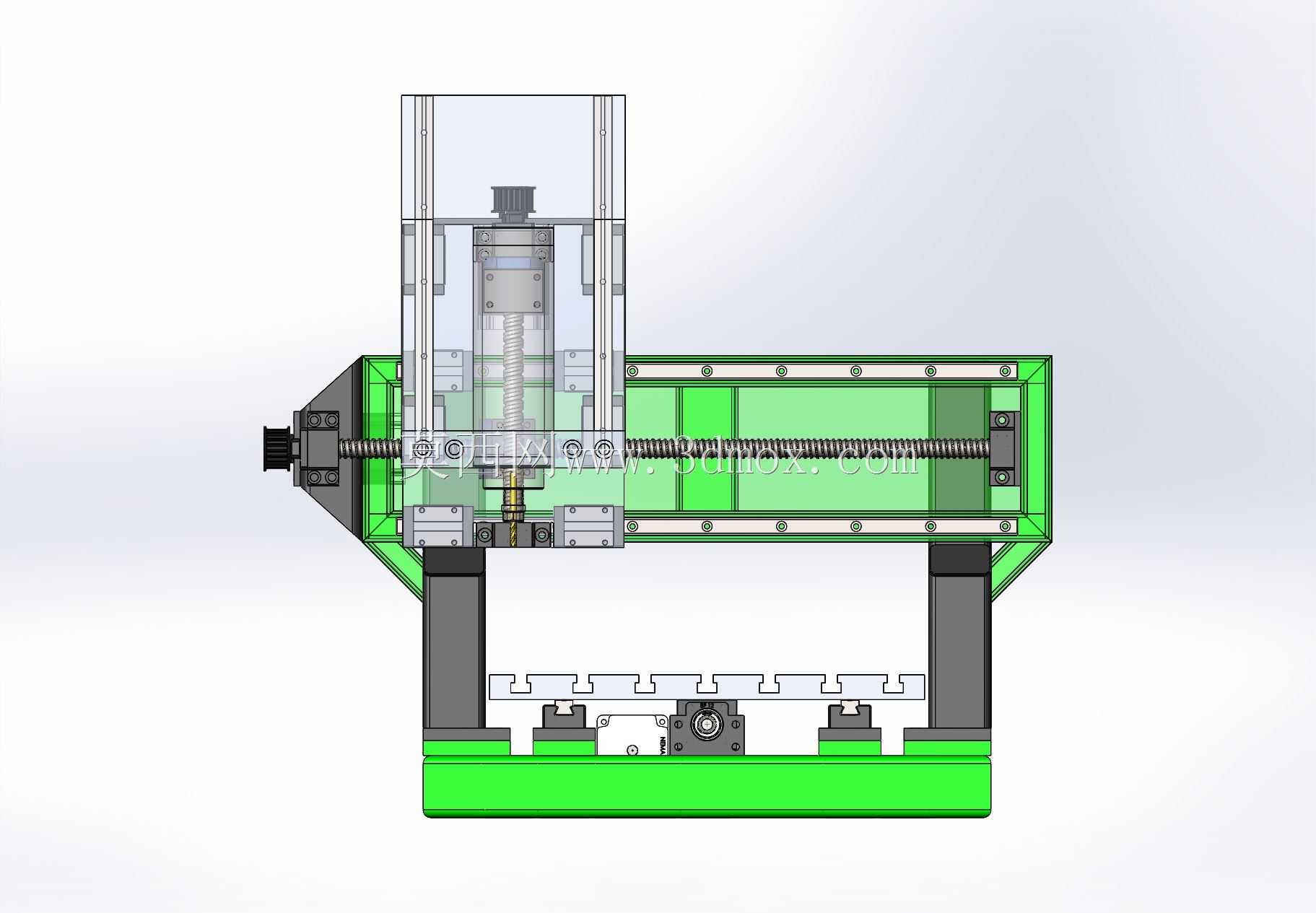

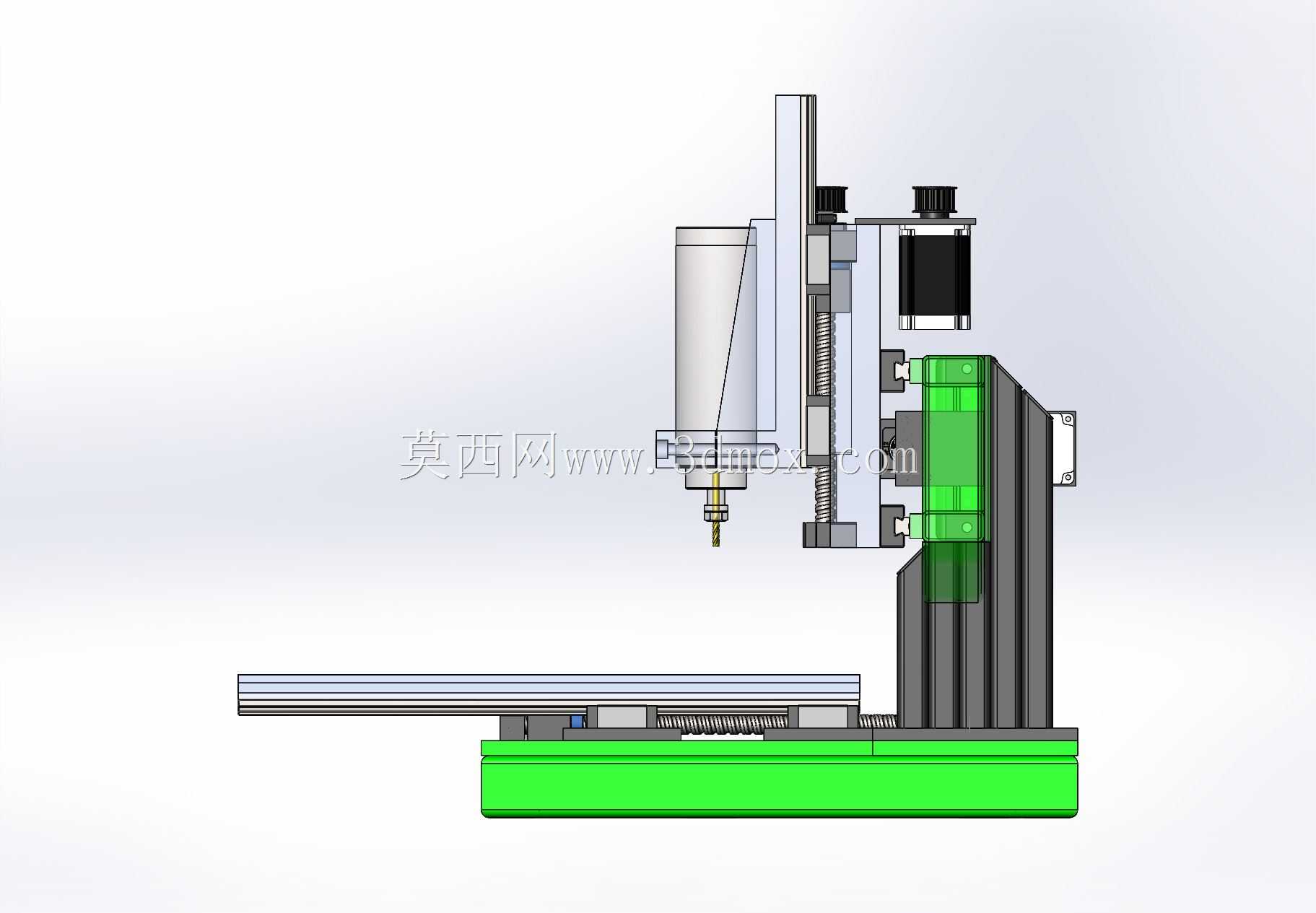

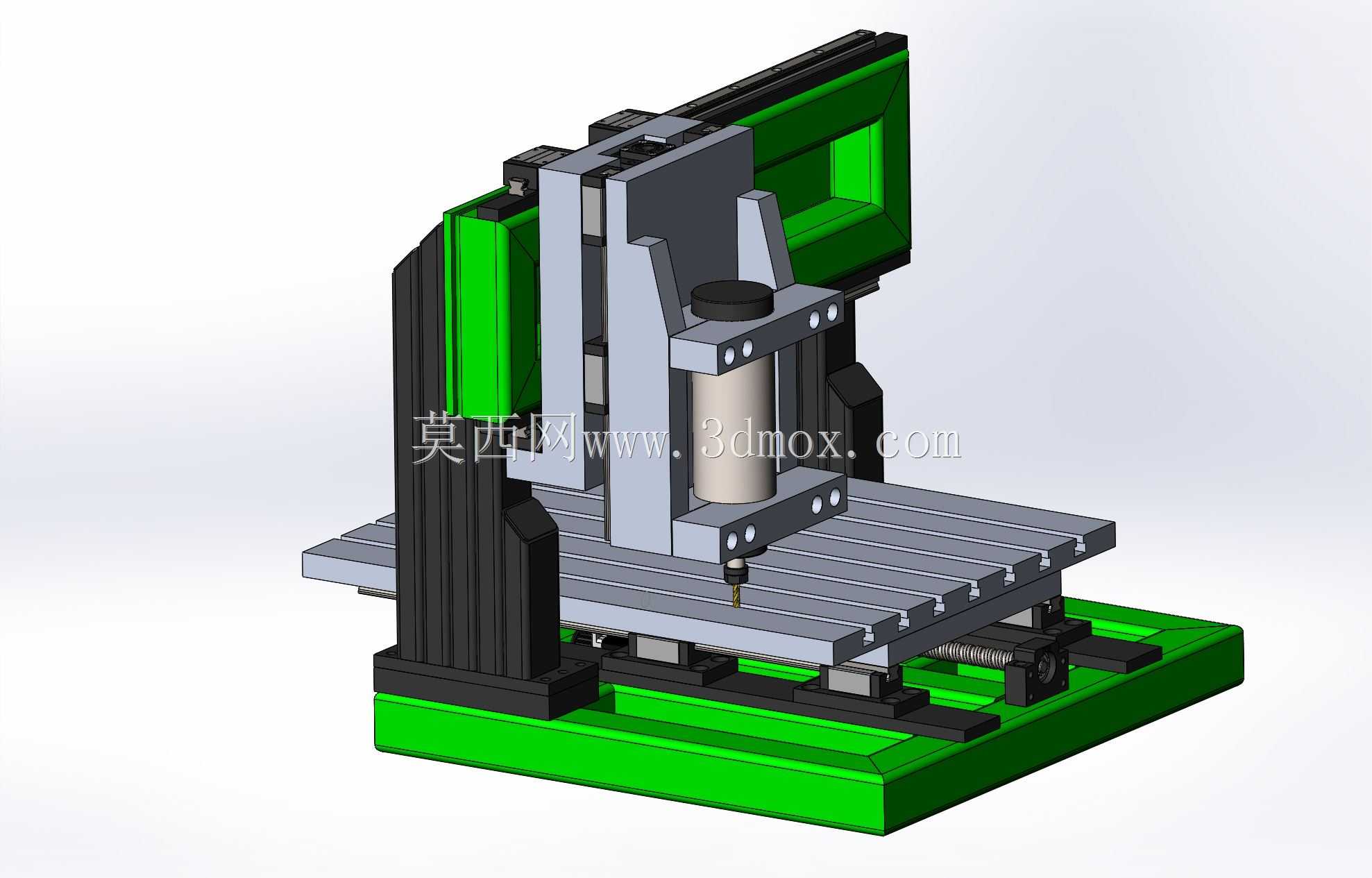

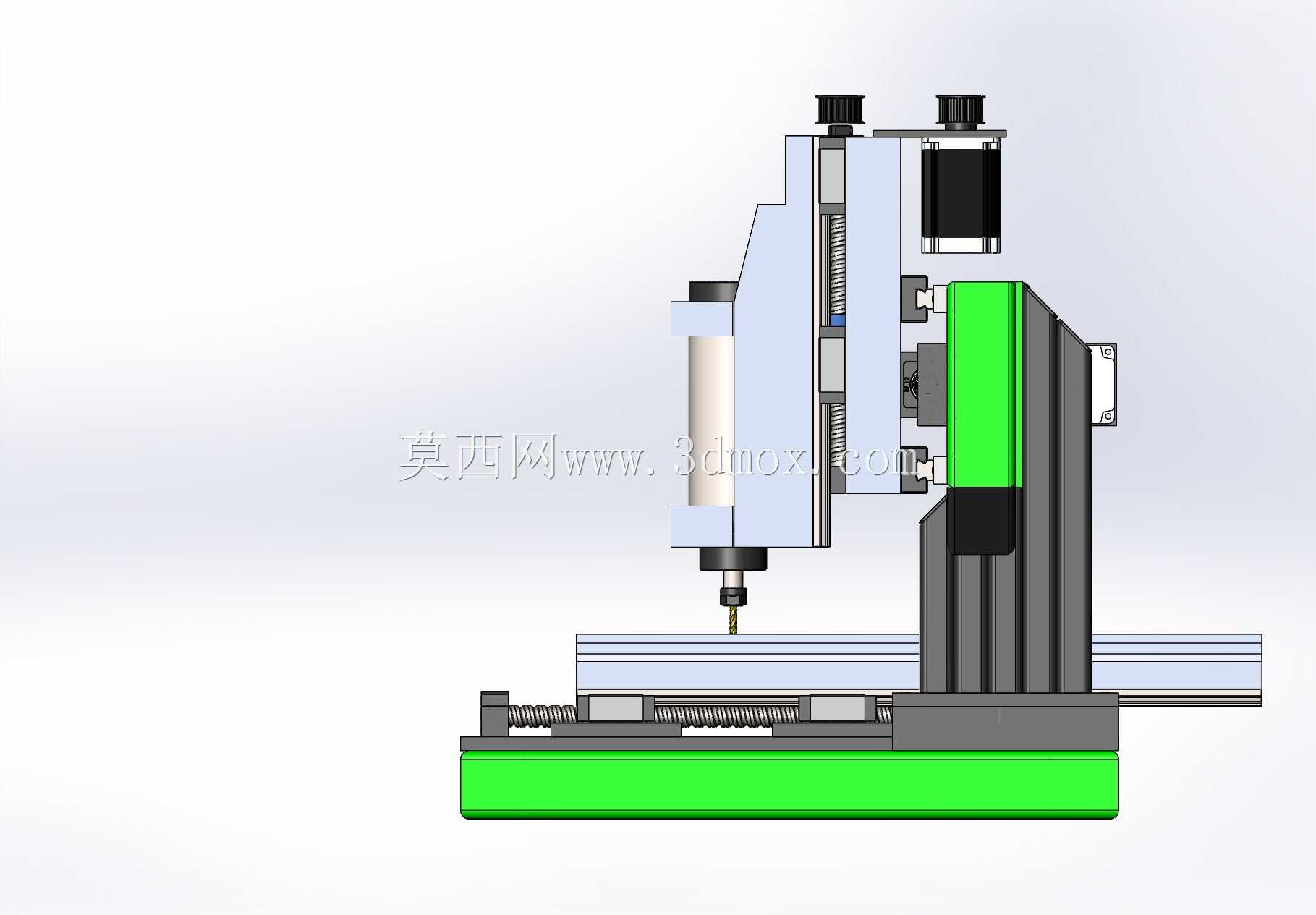

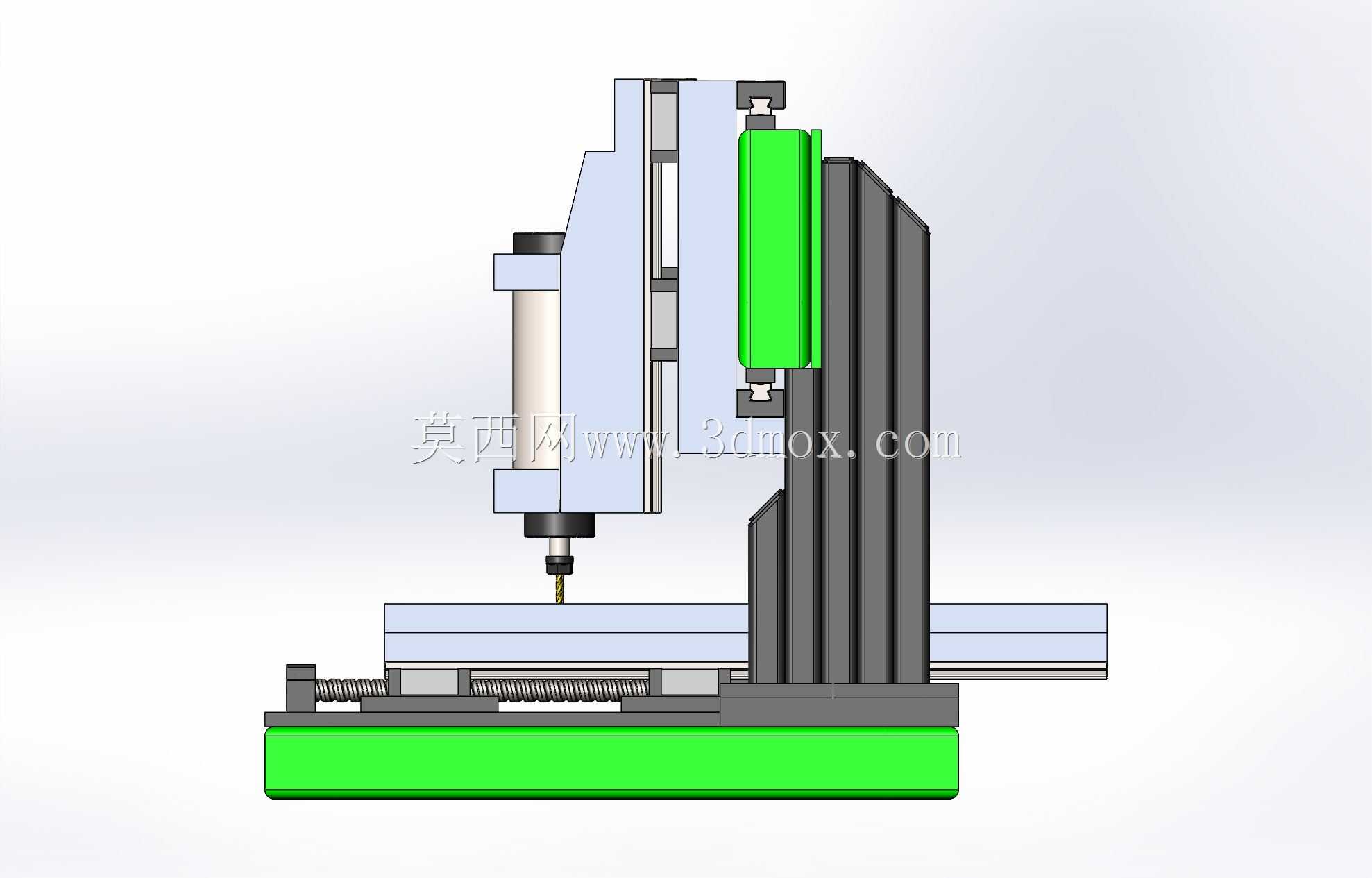

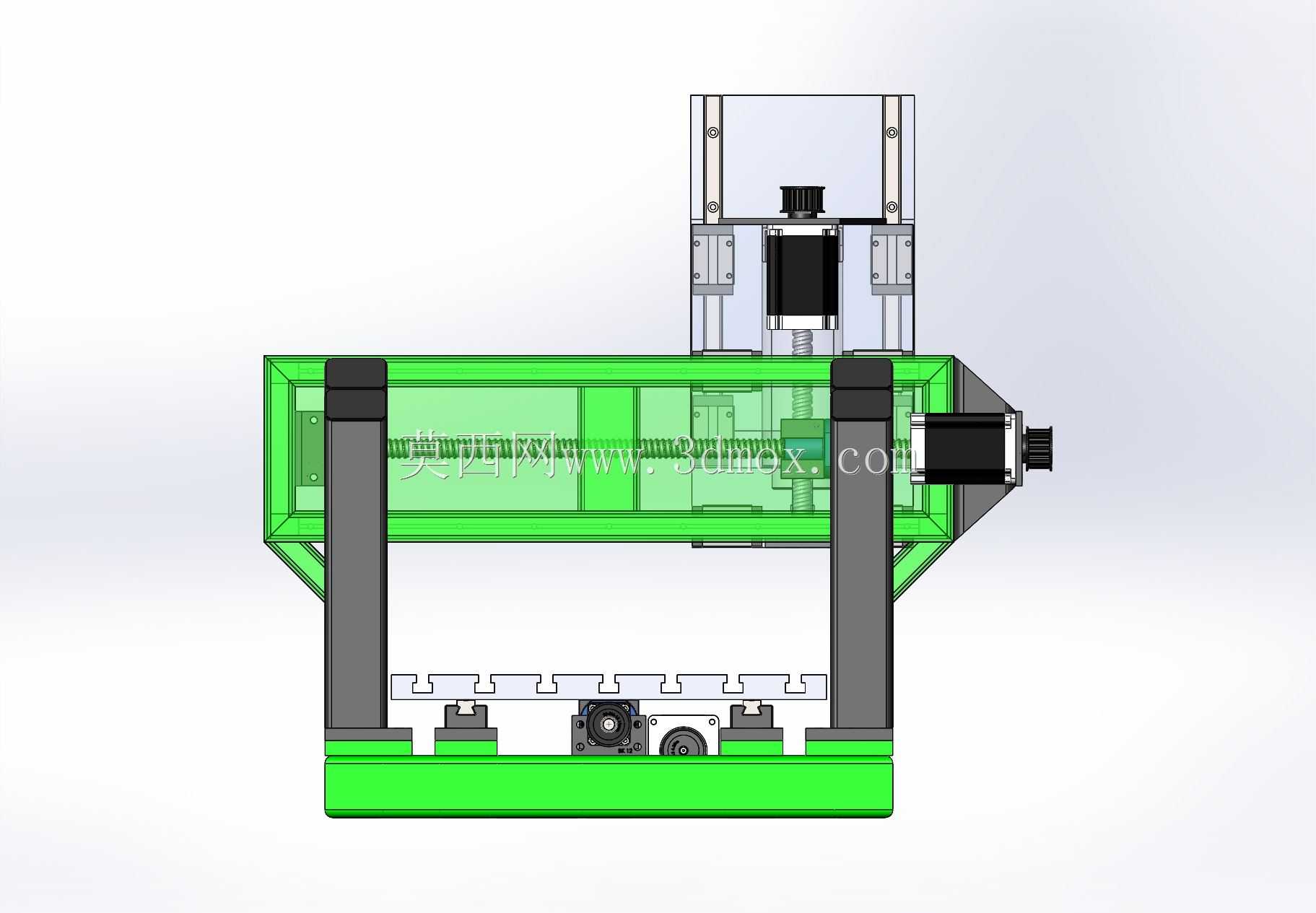

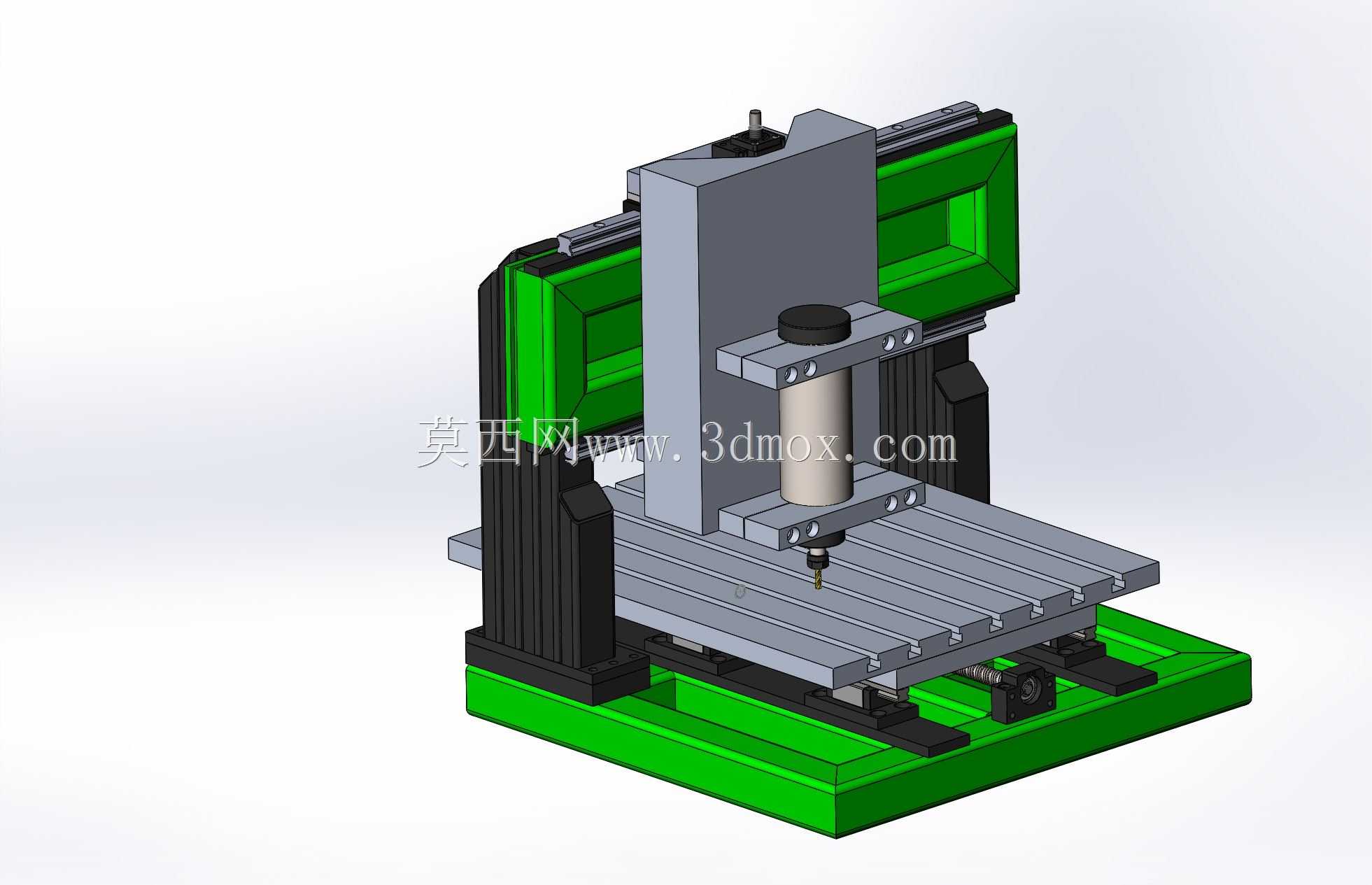

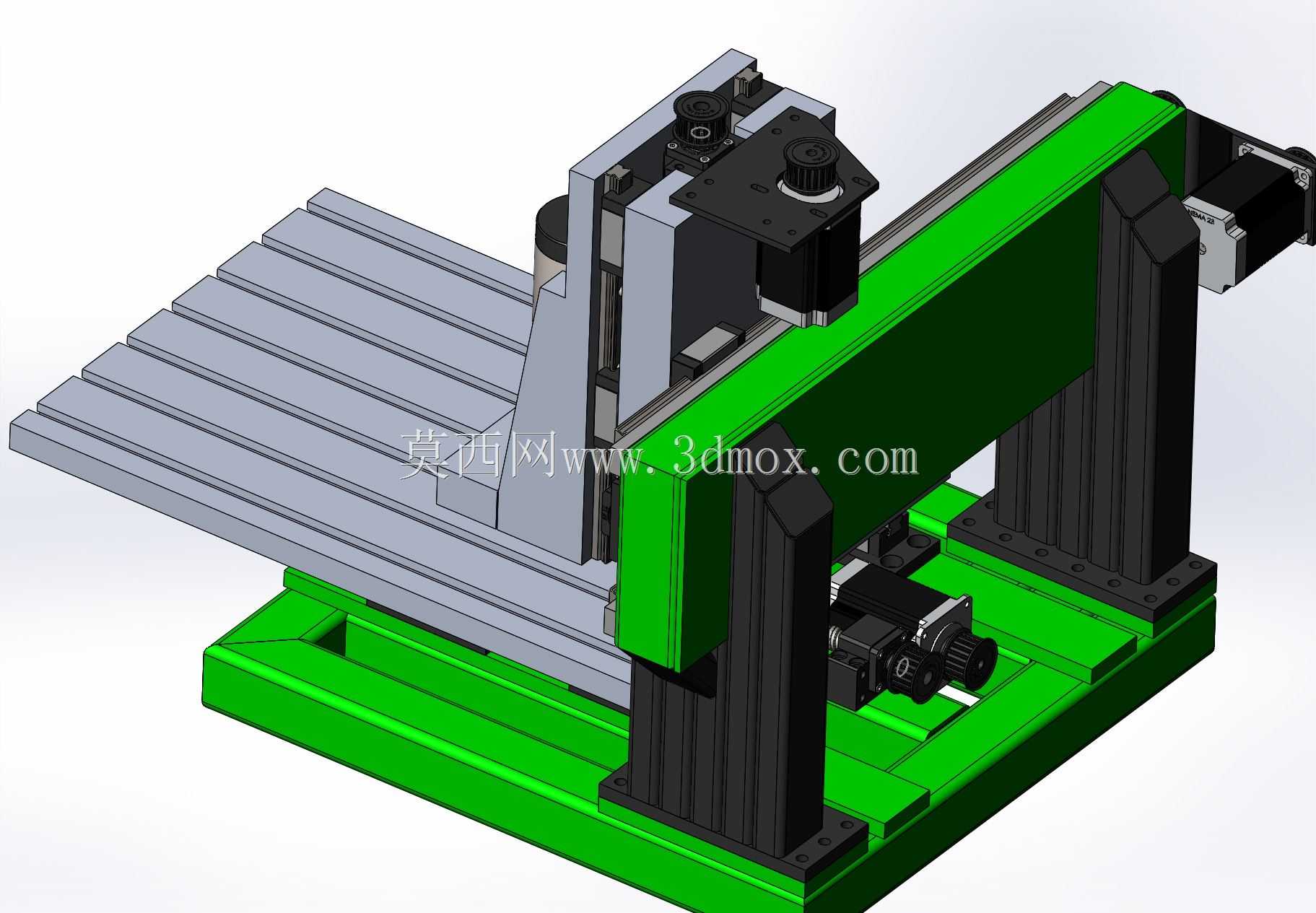

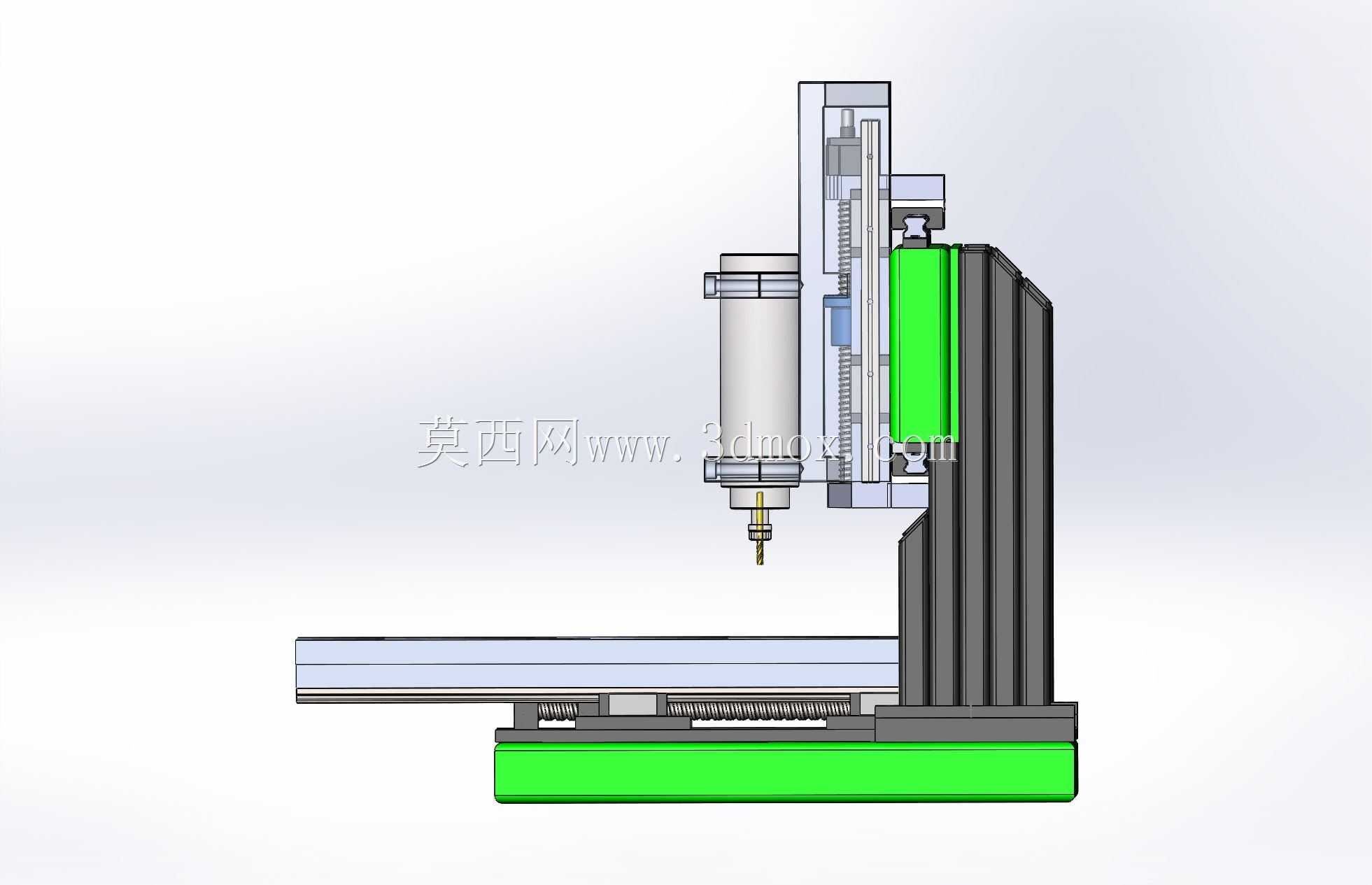

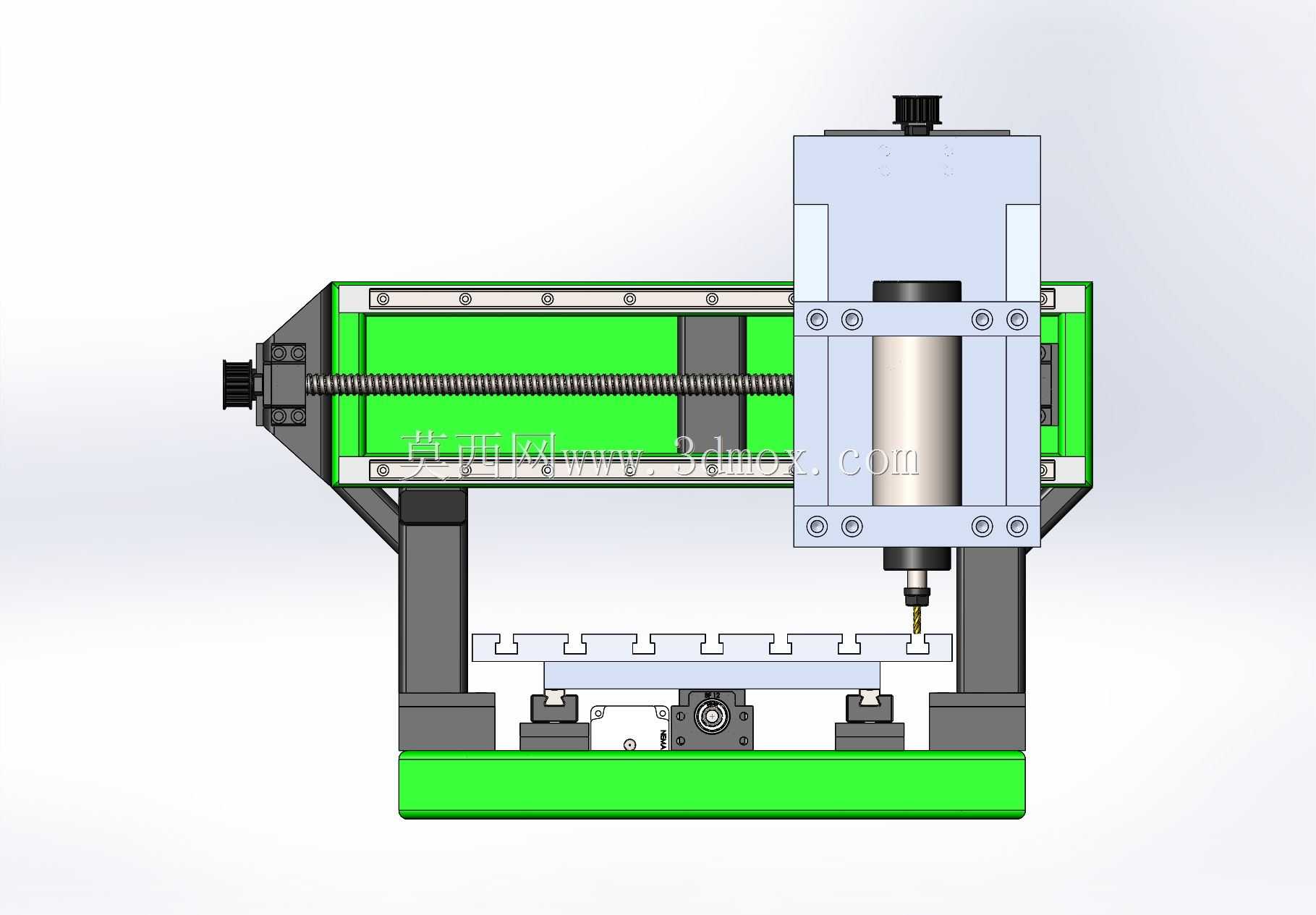

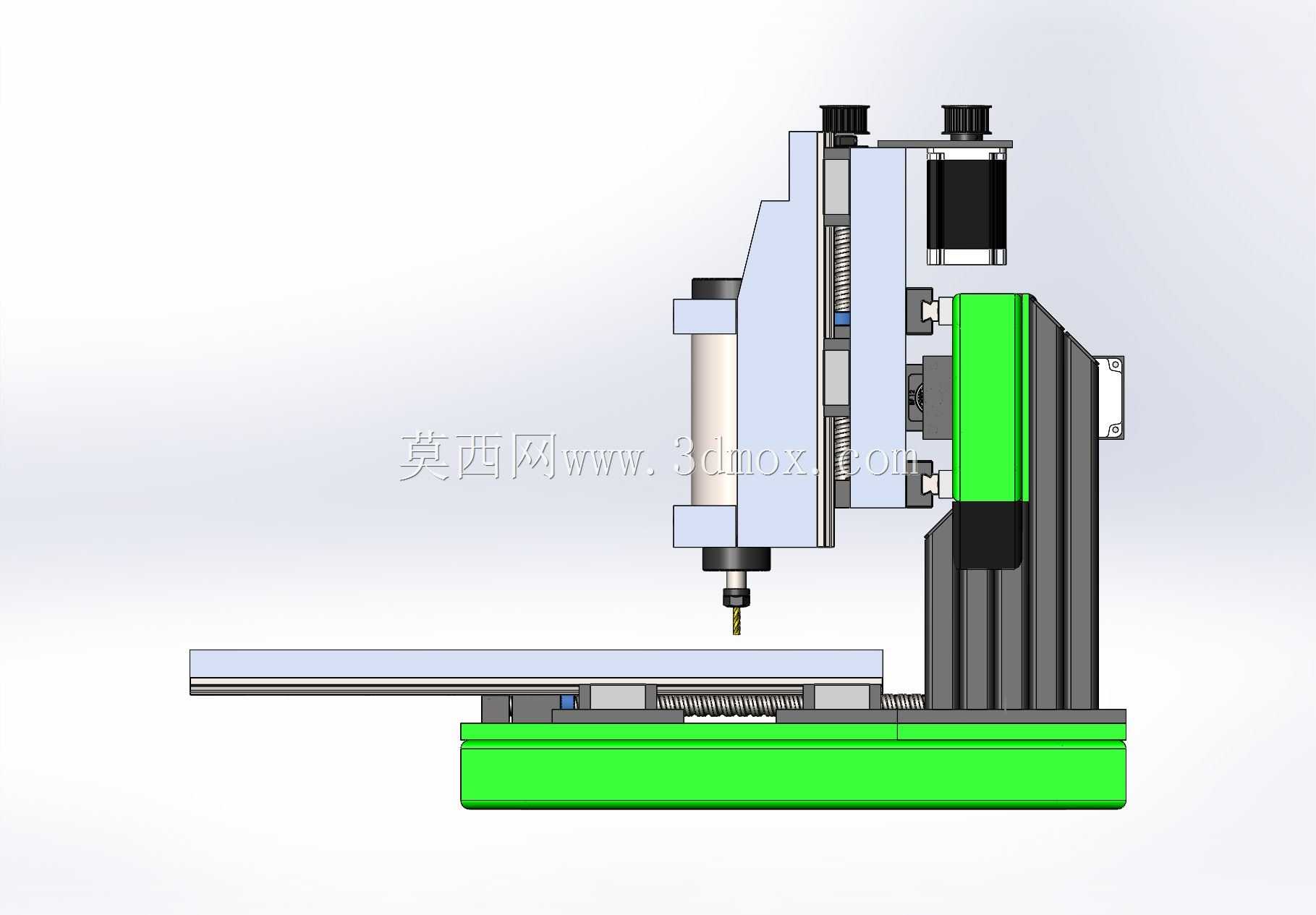

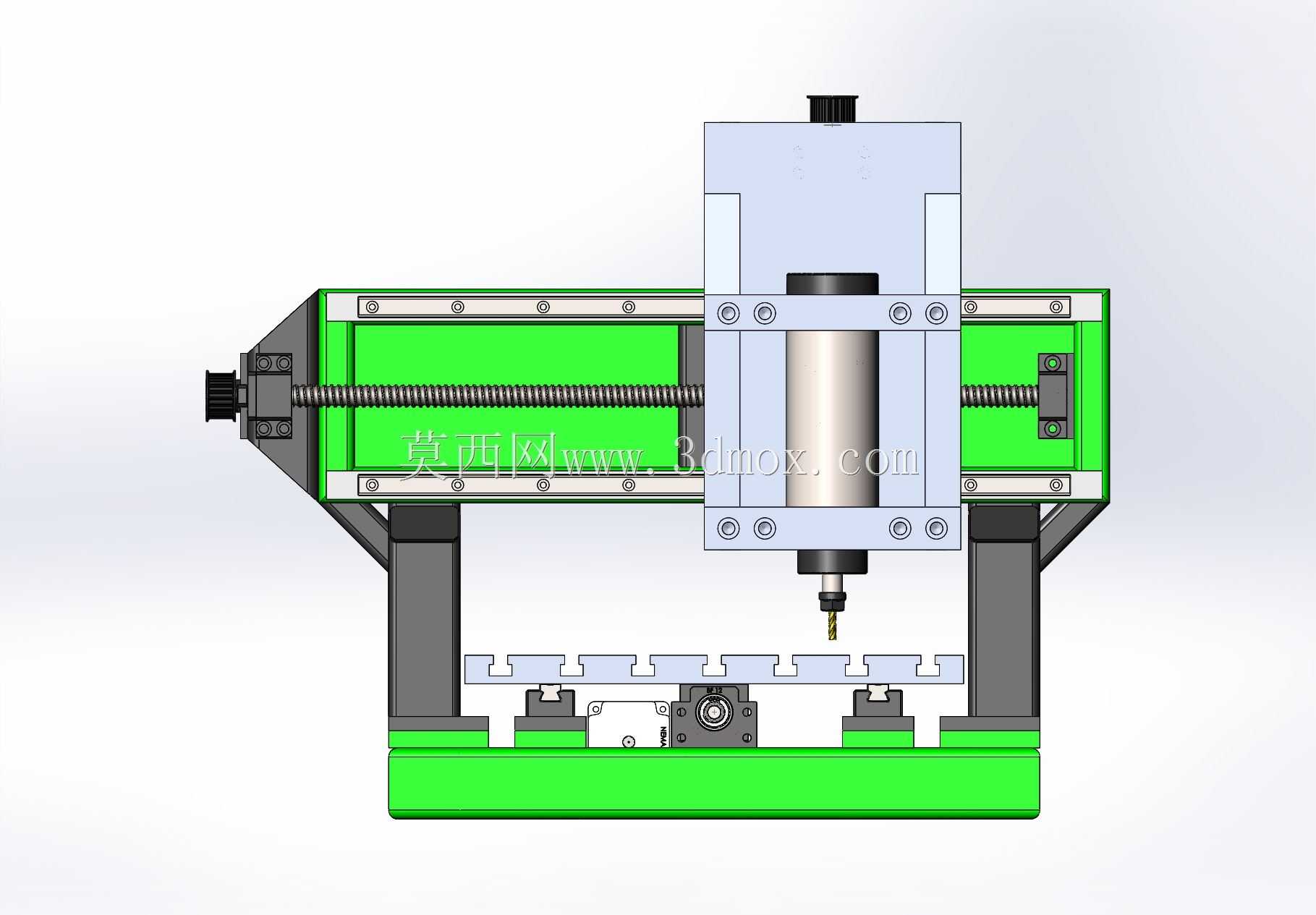

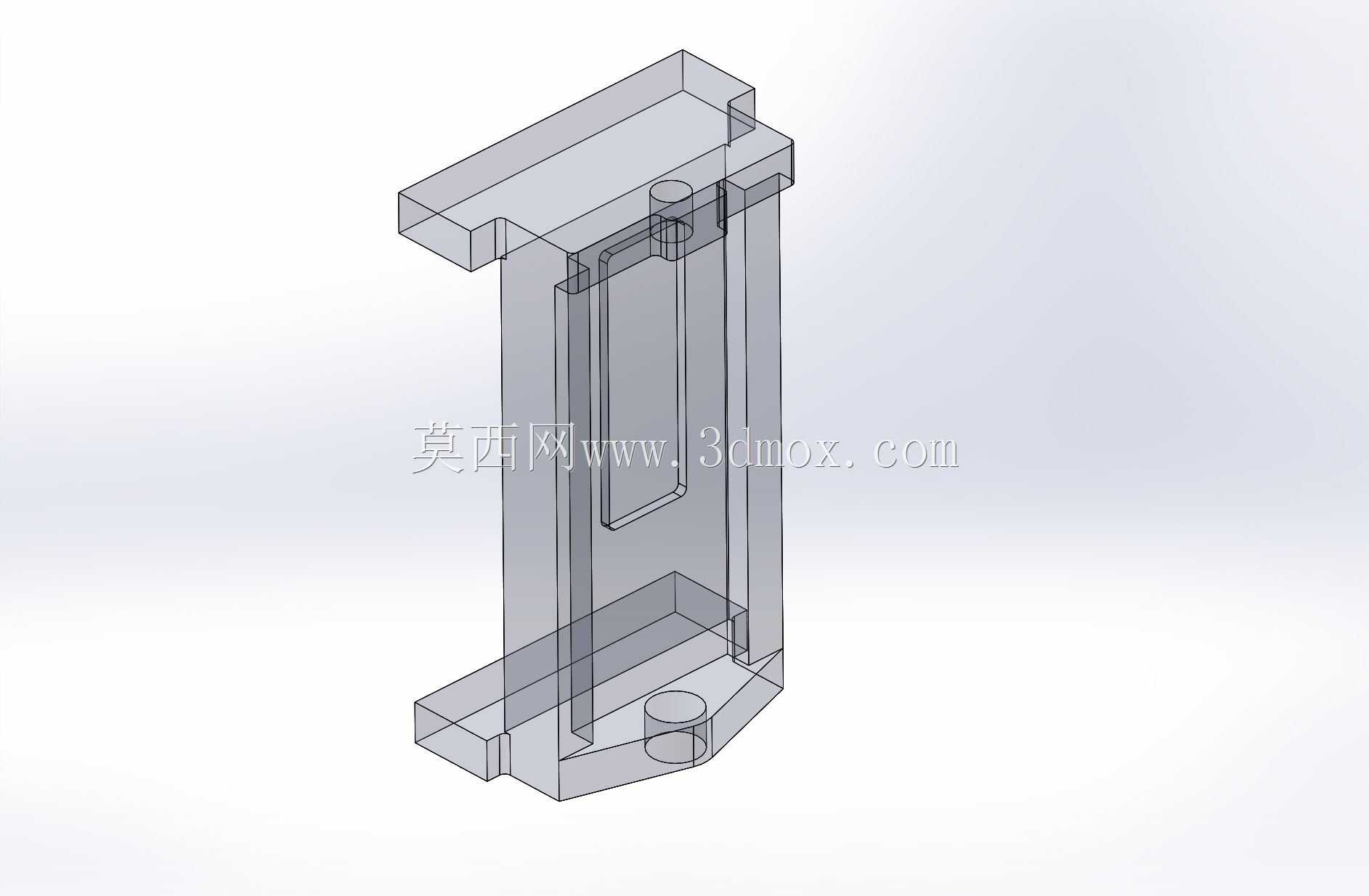

　　这款桌面级数控加工设备的结构方案，瞄准小尺寸工件精密加工的细分场景，适配个人加工工坊、小型研发打样车间、院校创客空间这类场地有限但需要稳定数控加工能力的使用环境，解决了常规工业级数控设备占地过大、部署成本高，而普通桌面级加工设备刚性不足、加工精度波动大的痛点。设备采用分体式固定机架结构，底部支撑座采用加厚型材拼接设计，两侧立式支撑臂与底部基座通过定位销加螺栓组刚性连接，避免了悬臂式机架常见的受力形变问题，横向进给模组直接安装在两侧支撑臂之间的横梁上，纵向进给模组集成在底部工作台区域，主轴单元垂直布置在横向滑台上，整体受力路径短，加工过程中整机振动幅度控制在极小范围内，能保障小尺寸工件铣削、钻孔、轻量雕刻作业的加工精度。

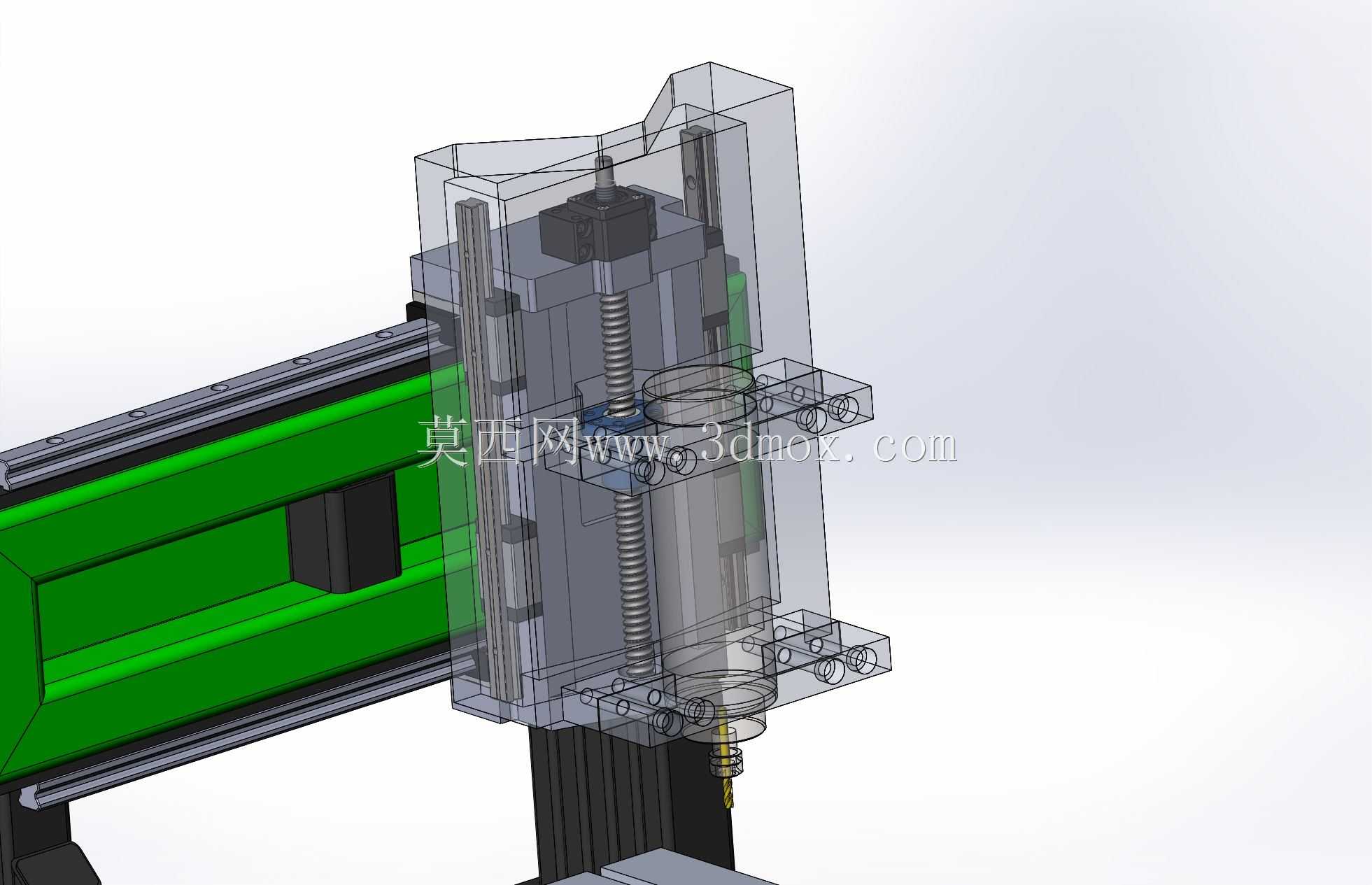

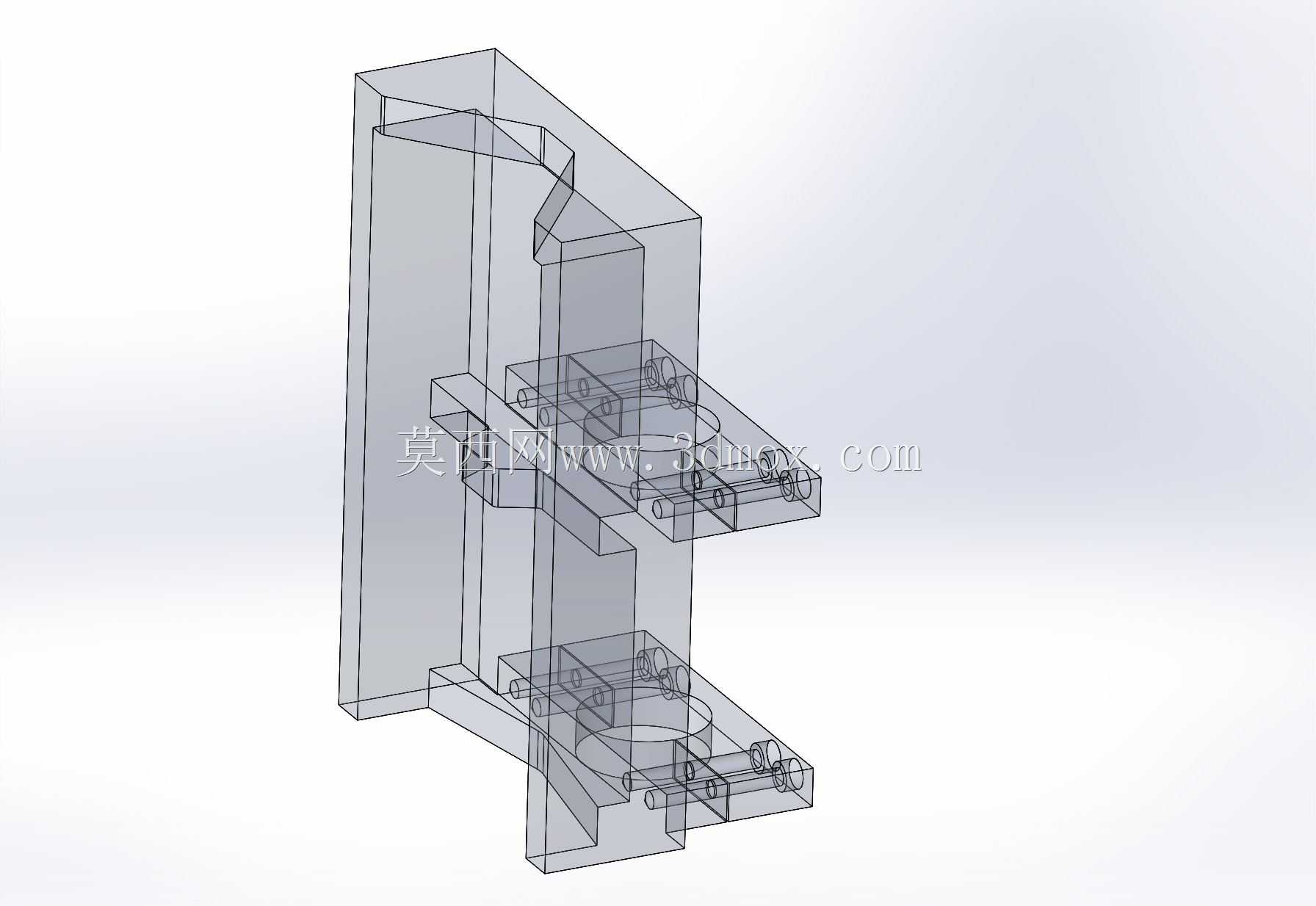

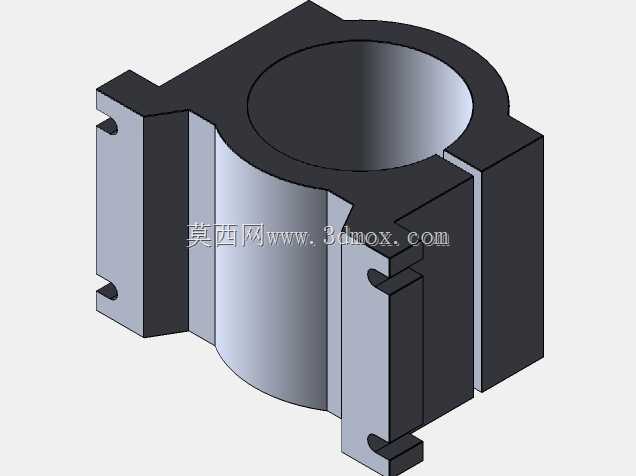

　　设备的有效工作面积设定为280x270x110mm，这个尺寸边界经过多轮场景适配验证，刚好覆盖绝大多数小型五金零件、塑胶手板、工艺标牌、定制治具的加工尺寸需求，同时将整机外形尺寸控制在普通办公桌可承载的范围内，不需要额外浇筑设备基础，放置在标准承重工作台上即可完成部署，安装时仅需要调平底部四个支撑脚，确认各轴运动无干涉就能完成前期准备，大幅降低了小型加工场景的设备部署门槛。主轴单元采用1.5KW水冷配置，相比同功率风冷主轴，水冷方案的运行噪音更低，长时间连续加工时主轴温升控制更稳定，不会因为长时间作业导致主轴热伸长影响加工精度，配套的冷却管路沿机架内侧走线，避免加工过程中切屑飞溅刮碰冷却管路，主轴夹座采用快换式结构，

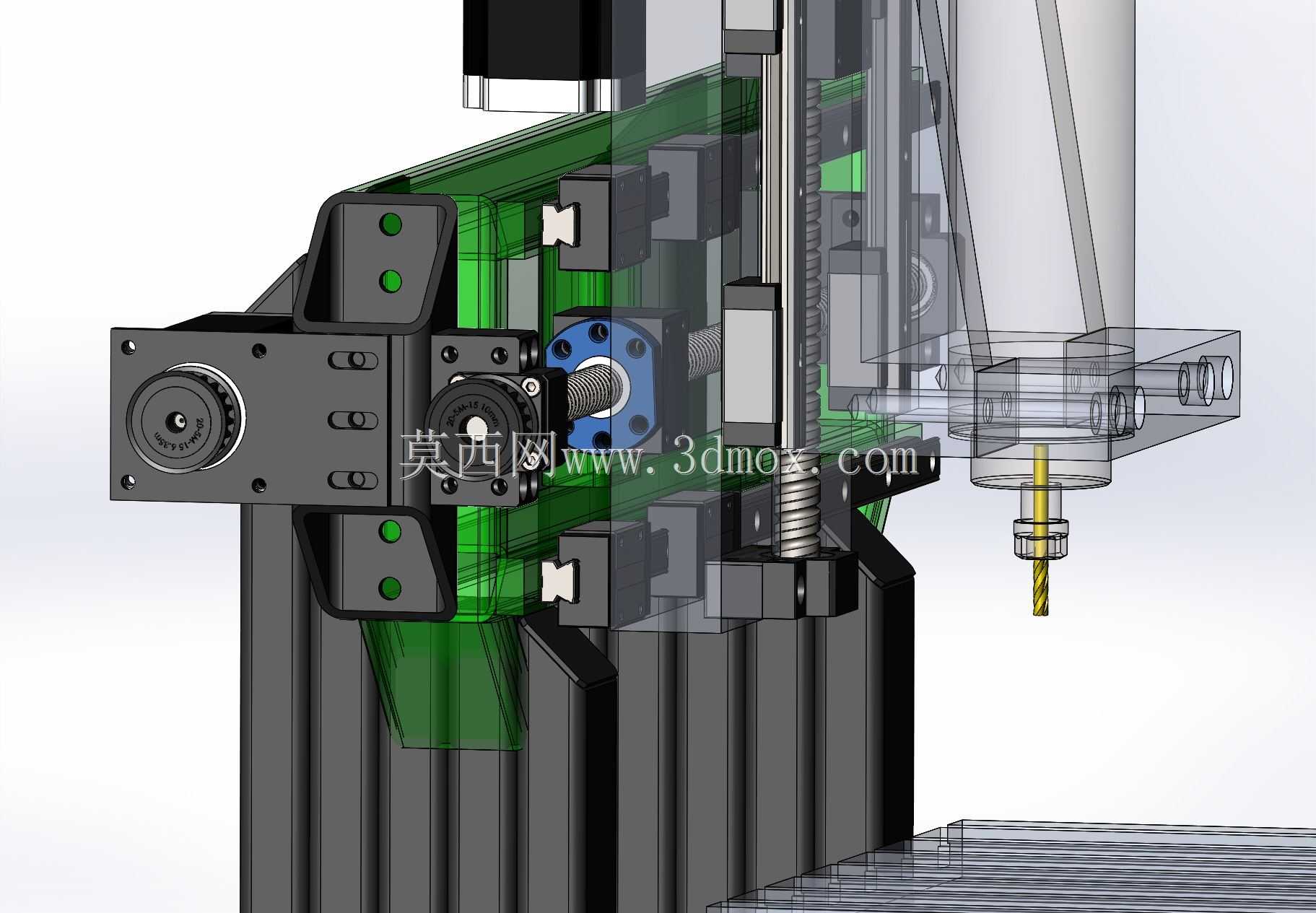

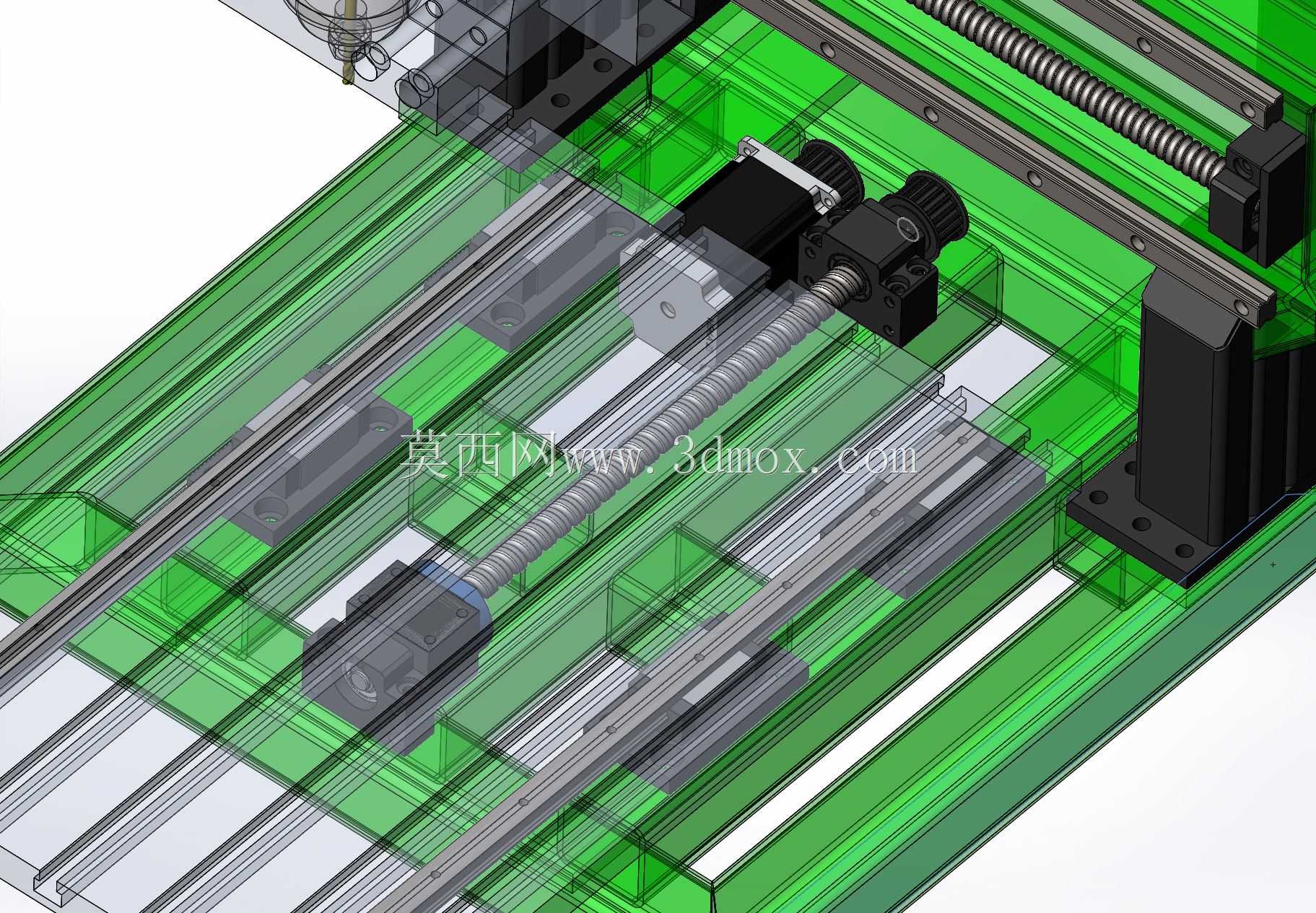

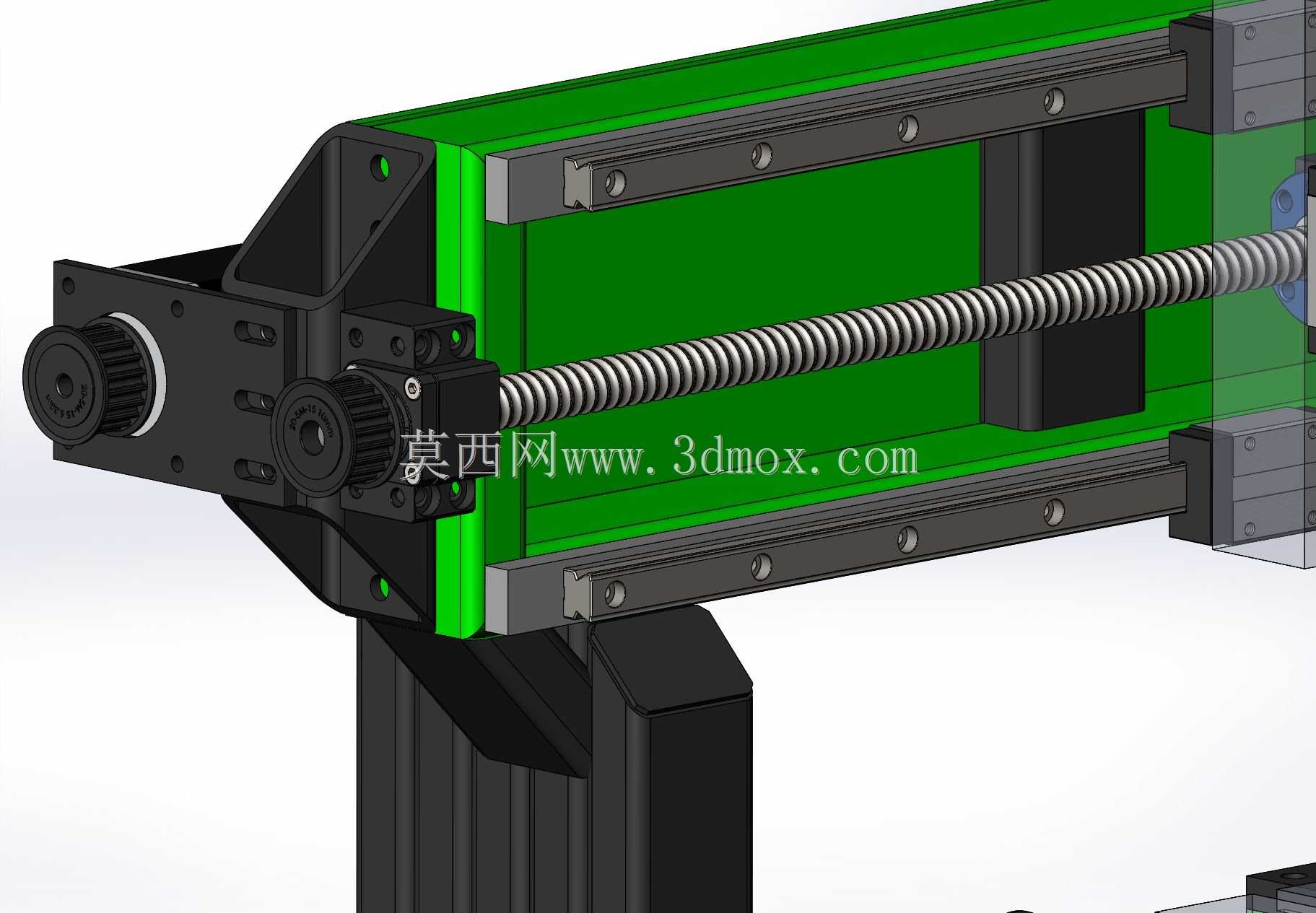

　　可适配不同规格的铣刀、钻头，满足不同工序的加工需求。传动部分采用精密滚珠丝杠搭配线性导轨的组合，横向、纵向、垂直三个进给轴的丝杠两端均采用固定支撑结构，搭配锁紧螺母预紧消除传动间隙，导轨滑块采用预压配置，保障进给运动的平顺性，避免低速进给时出现爬行现象，各轴的行程限位采用硬限位加软限位双重防护，硬限位块布置在各轴行程两端，防止运动超程损坏传动部件，软限位参数可根据实际加工需求调整，适配不同工装的安装空间。机架的改进设计重点考虑了日常维护的便捷性，各传动模组的外侧都设置了可拆卸的防护盖板，日常清理切屑、加注润滑脂时不需要拆解主体机架，仅需要拆下对应位置的防护盖板即可完成维护操作，电控元件的安装位布置在机架后侧的封闭腔体内，

　　与加工区域完全分隔，避免切削液、切屑进入电控腔造成元件损坏，加工区域的底部设置了集屑槽结构，加工产生的切屑会自然落入槽内，清理时仅需要抽出集屑槽即可完成切屑清理，不需要大面积清理工作台面。在结构设计阶段，团队针对不同加工工况下的机架受力情况做了多轮仿真验证，对受力集中的支撑臂连接位置、横梁安装位置做了局部加厚处理，在控制整机重量的前提下最大化提升机架刚性，避免大切深作业时机架产生共振影响加工表面质量，垂直轴的传动模组额外配置了平衡阻尼结构，避免设备断电时主轴滑台因为自重下滑撞坏工件或者刀具。这款设备的结构方案没有追求冗余的大行程、高功率参数，而是围绕桌面场景的实际使用需求做针对性优化，所有结构设计都服务于小空间稳定加工这个核心目标，不管是个人爱好者做单件定制加工，还是小型研发团队做产品零部件打样，都能在有限的场地内获得稳定可靠的数控加工能力，设备的各部件模块化程度高，后期如果需要升级主轴功率、更换更大行程的传动模组，只需要更换对应模块即可，不需要重新制作整体机架，具备不错的扩展适配能力。
