本田CBX250发动机平衡轴组件结构设计

　　这套平衡轴组件主要适配小排量单缸动力单元，在单缸发动机运转过程中，活塞连杆组做往复直线运动时会产生一阶、二阶往复惯性力，若不对这些惯性力做抵消处理，会直接导致整机振动幅度超标，不仅会影响骑乘舒适性，长期振动还会造成车架连接紧固件松动、周边电气元件接插件接触不良、密封件过早疲劳失效等问题，平衡轴的核心作用就是通过自身偏心质量块的反向运动，抵消大部分往复惯性力，将整机振动水平控制在合理区间。除了摩托动力单元的应用场景，这套轴系的传动、支撑结构逻辑也可迁移到捻线机这类纺织设备的主轴平衡改造中，捻线机锭子长期高速回转时如果存在动不平衡量，会导致纱线张力波动、断纱率上升，参照这套平衡轴的配重设计思路，可针对性给高速回转轴系添加匹配的偏心配重块，抵消回转过程中的不平衡力矩。

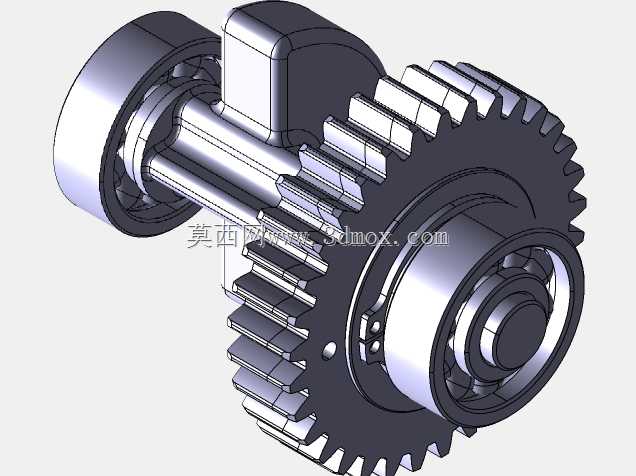

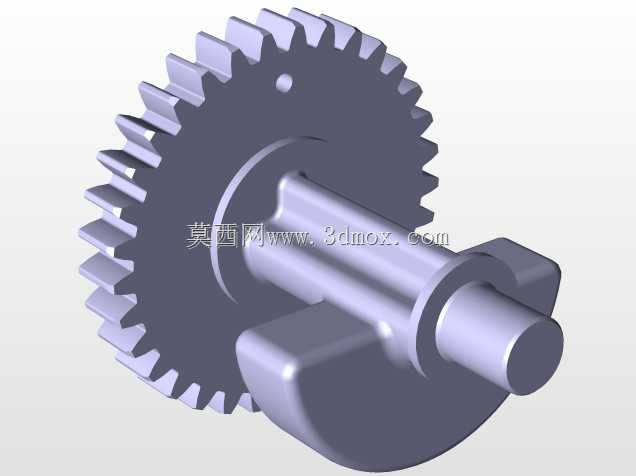

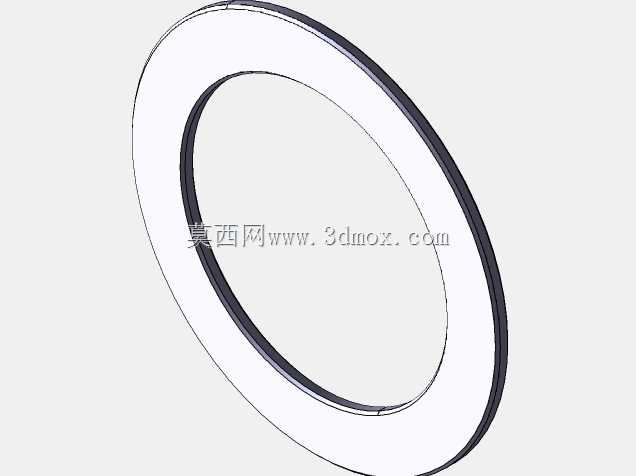

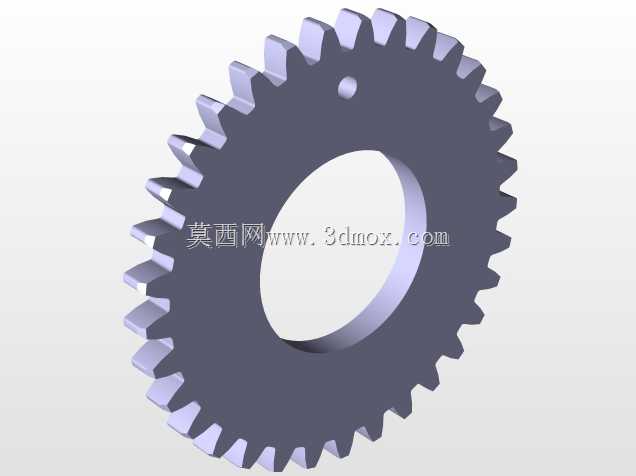

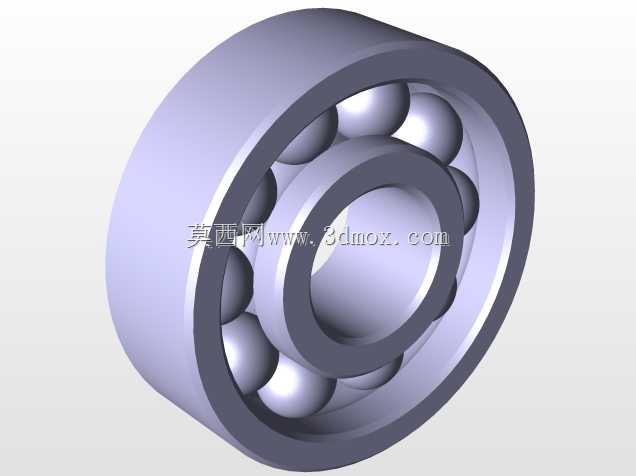

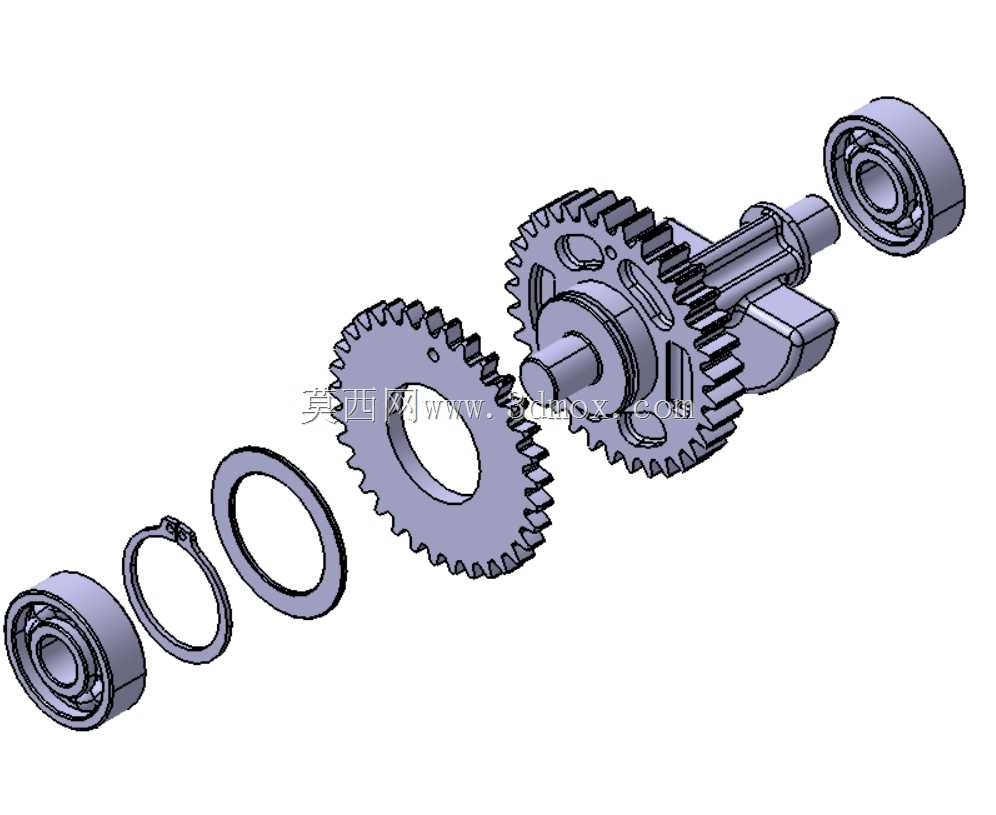

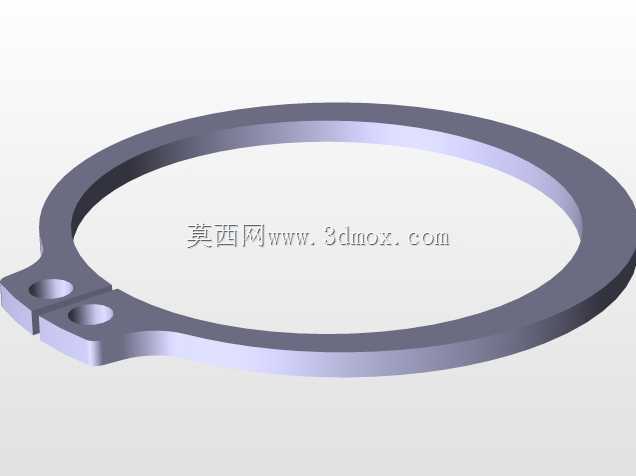

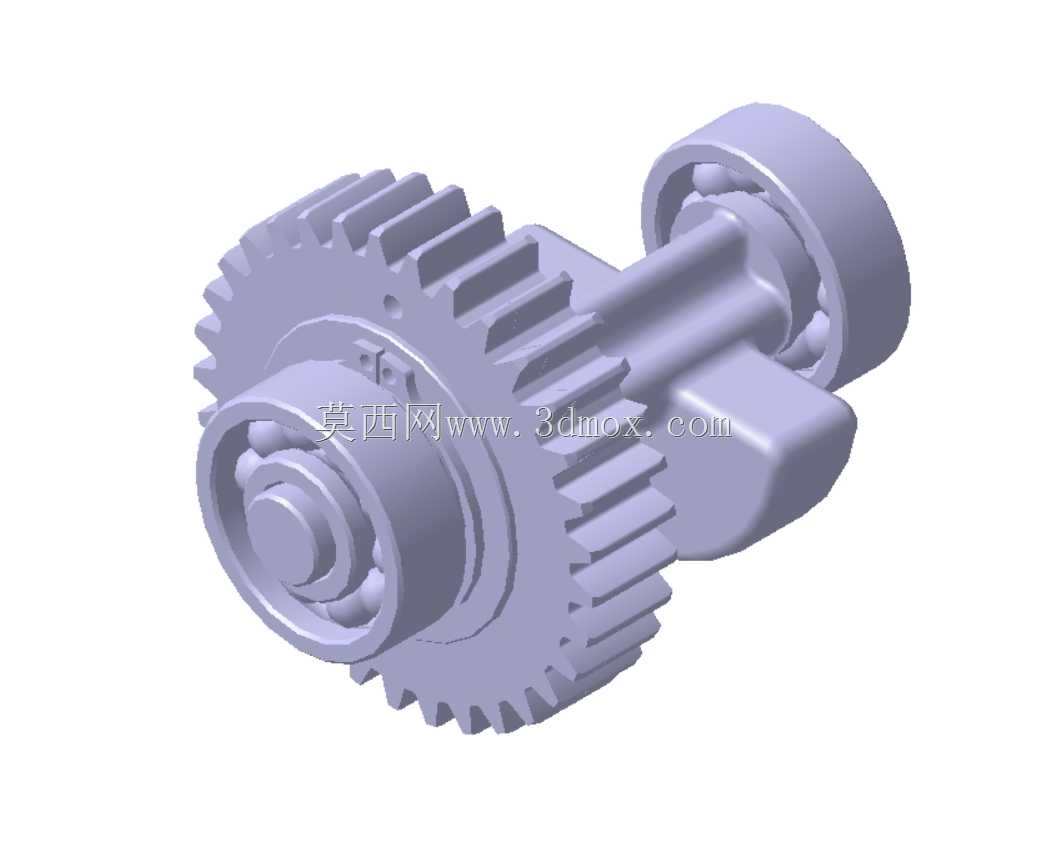

　　从结构组成来看，整套组件包含平衡轴主体、两个不同齿数的传动齿轮、两个深沟球轴承、一个轴用挡圈、一个调整垫片，所有零件沿轴系轴向依次排布，装配逻辑遵循从轴端到支撑位的顺序：先将小齿数主动齿轮压装到轴身对应定位轴肩处，保证齿轮端面与轴肩完全贴合无间隙，避免传动过程中出现轴向窜动；之后依次套入调整垫片、大齿数从动齿轮，调整垫片的厚度可根据齿轮啮合侧隙的实测值做选配，保证两个齿轮啮合时的侧隙处于0.1-0.2mm的合理区间，既不会因为侧隙过小出现卡滞、传动阻力过大，也不会因为侧隙过大出现传动冲击、啮合噪音超标。轴的两端采用深沟球轴承作为回转支撑，轴承内圈与轴颈采用过盈配合，过盈量控制在0.01-0.02mm，既保证内圈与轴同步回转无相对滑动，也不会因为过盈量过大导致轴承内圈滚道变形、运转卡滞；轴承外圈与箱体轴承孔采用过渡配合，方便装配时的压装操作，也便于后期维护时的轴承拆卸更换。靠近轴端的位置设计有环形卡槽，用于安装轴用弹性挡圈，挡圈卡入卡槽后可对内侧轴承的内圈做轴向限位，防止轴系在承受轴向冲击载荷时出现轴承窜动、齿轮错位的问题。

　　设计过程中首先要完成惯性力匹配计算，根据目标机型的活塞质量、连杆往复质量、曲柄半径、额定转速参数，计算出需要抵消的往复惯性力大小，再反推平衡轴偏心质量块的质心偏移量与质量值，保证平衡轴产生的反向惯性力与待抵消惯性力的相位差为180度，实现最优的减振效果。齿轮参数设计阶段，要匹配发动机正时传动系统的传动比，保证平衡轴的转速与曲轴转速保持固定的传动比，通常单缸机的一阶平衡轴转速与曲轴转速相同，二阶平衡轴转速为曲轴转速的两倍，这套组件的齿轮齿数比对应一阶平衡轴的传动需求，啮合齿轮采用渐开线圆柱直齿设计，加工工艺成熟，装配时无需做轴向对位调整，传动效率可达98%以上，适合中小载荷的动力传动场景。轴身的结构设计要兼顾强度与轻量化需求，非配合面的轴径做适当缩减，降低轴系自身的转动惯量，减少动力传输过程中的惯性损耗；配合面的粗糙度要求控制在Ra1.6以下，保证与轴承、齿轮内孔的配合精度，轴肩位置设计有1×45度的倒角，既方便装配时零件的导入，也可去除机加工产生的锐边毛刺，避免装配时划伤零件配合面、割伤操作人员。

　　从安装边界来看，整套组件的轴向总长度控制在120mm以内，最大回转直径为大齿轮的齿顶圆直径68mm，安装时需要保证两个轴承的同轴度公差在0.02mm以内，否则会导致轴承运转时承受附加径向载荷，大幅缩短轴承使用寿命。箱体上的轴承孔端面需要与孔轴线保持垂直，垂直度公差控制在0.01mm以内，避免轴承安装后出现偏斜。齿轮装配完成后需要做齿面接触斑点检测，保证接触斑点沿齿高方向不小于40%，沿齿长方向不小于60%，确保齿轮啮合受力均匀，避免出现局部偏载导致的轮齿过早磨损。轴系装配完成后需要做整体动平衡校验，剩余不平衡量控制在2g·cm以内，避免平衡轴自身回转产生额外的振动，抵消原有的减振效果。日常维护过程中，需要定期检查齿轮啮合面的润滑状态，保证润滑油膜完整，避免干摩擦导致的齿面点蚀、磨损；定期检查轴承的运转间隙，若间隙超过0.1mm需及时更换轴承，避免轴系出现窜动影响平衡效果；轴用挡圈需要检查是否存在弹性失效、卡槽磨损的情况，若挡圈出现变形、卡槽磨损量超过0.2mm需及时更换，防止轴向限位失效。
