适配CBX250机型的凸轮轴齿轮组件

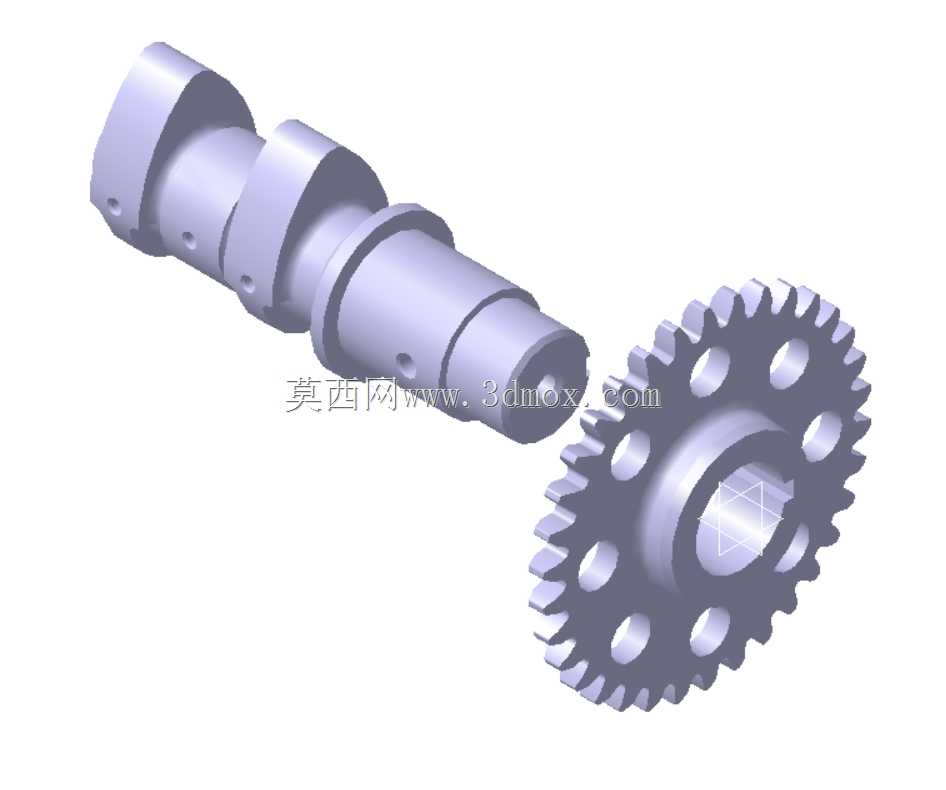

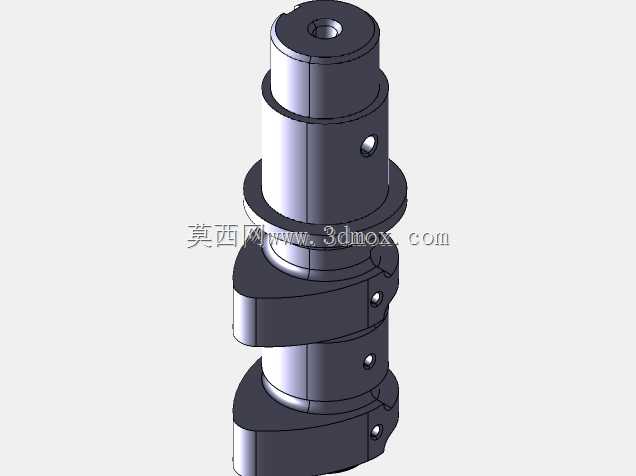

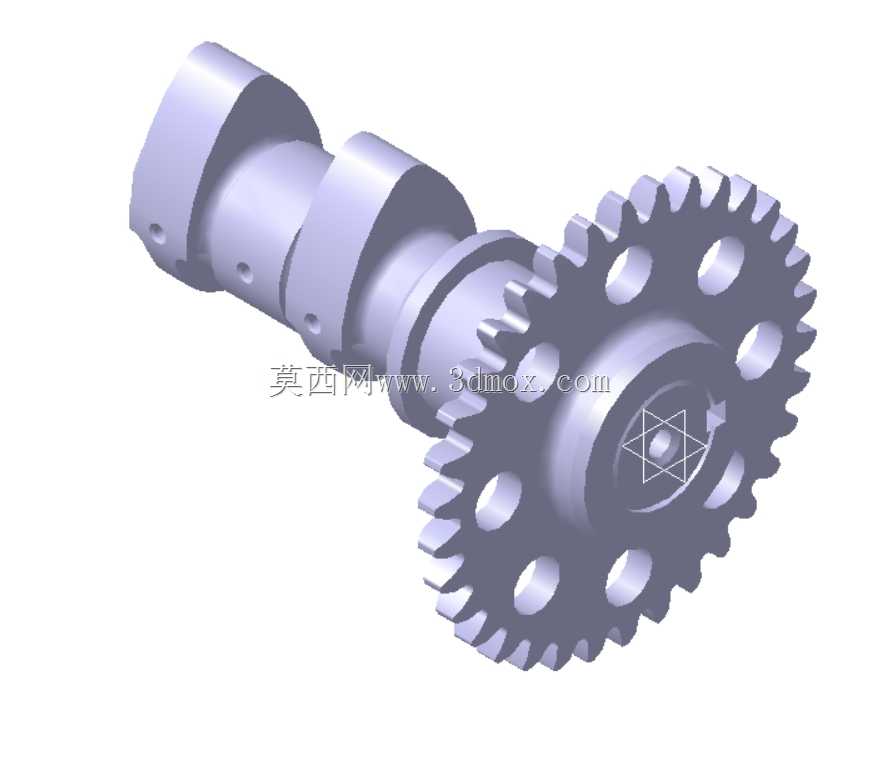

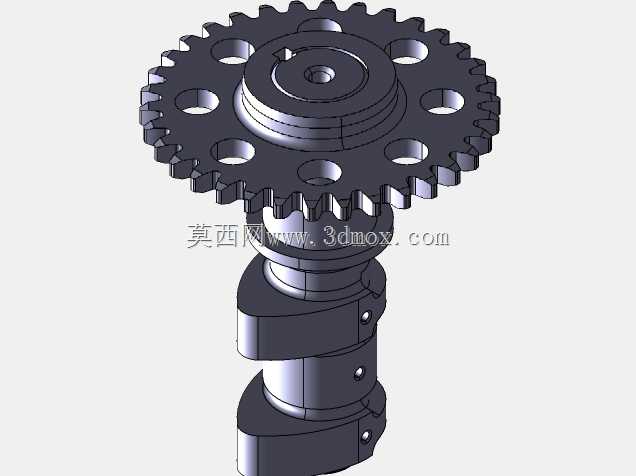

　　这套凸轮轴与配套传动齿轮的组合结构，核心服务于小排量内燃动力单元的配气机构传动链路，在CBX250这类单缸动力平台上，承担着将曲轴输出的旋转运动精准传递至配气端，按照预设的配气相位驱动进排气门定时启闭的核心作用，同时也可适配同规格传动需求的捻线机等工业传动工位，作为定比传动的核心执行部件使用。从实际装配的边界条件来看，整套组件采用英制尺寸体系设计，凸轮轴主体沿轴向依次布置了多组支撑轴颈、两个型线各异的进排气凸轮，轴端预留了与传动齿轮配合的定位轴段，轴颈表面的径向小孔为润滑油道出口，装配时需与缸头对应的油道孔位精准对齐，保证运行过程中压力润滑油能持续输送到凸轮型面与挺柱的接触区域，降低摩擦副的磨损速率。

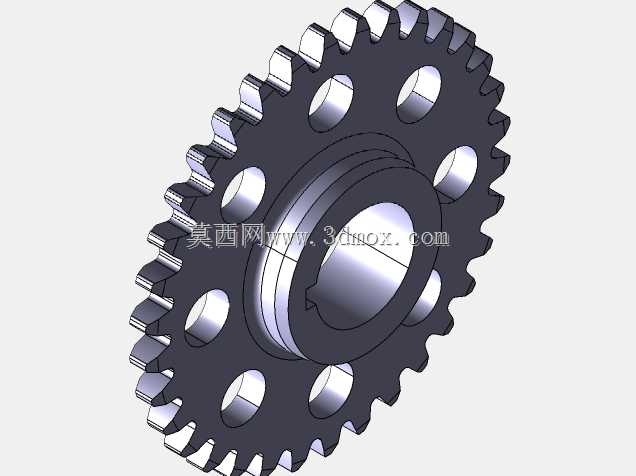

　　配套的传动齿轮采用辐板式带减重孔的结构设计，轮齿为标准渐开线齿形，内孔与凸轮轴轴端采用小间隙配合加键槽定位的连接方式，端面上的周向均布孔位既可以减轻齿轮自身的转动惯量，降低动力传递过程中的冲击载荷，也可作为装配时的工艺孔，方便工装卡具夹持完成压装作业。设计过程中，凸轮型线的升程变化段做了平滑过渡处理，避免气门启闭过程中出现突变的加速度，减少配气机构的冲击噪音与从动件的弹跳风险，凸轮基圆段的同轴度、支撑轴颈的圆柱度都按照高转速运行的公差要求做了约束，保证轴系高速旋转时的动平衡表现，不会出现异常的径向跳动。齿轮部分的齿向做了微观修形，抵消装配误差与运行载荷下的轴系变形带来的齿面偏载问题，提升齿面接触强度，延长传动副的使用寿命。

　　从安装适配的角度来说，整套组件装入缸头凸轮腔时，各轴颈与缸头轴承座的配合间隙需控制在合理区间，齿轮与曲轴端主动齿轮的啮合侧隙也要符合装配规范，侧隙过大会导致传动冲击、正时偏差，侧隙过小则会出现卡滞、齿面异常磨损的问题。凸轮轴的轴向定位依靠轴端的卡簧与轴承座端面的限位结构实现，装配时需确认轴向窜动量在设计允许范围内，避免运行过程中凸轮轴出现轴向窜动，导致配气相位偏移、气门与活塞运动干涉等严重故障。在工业捻线机的适配场景中，这套组件可作为定速比传动的凸轮执行机构，利用凸轮的型线轨迹驱动排线机构做往复直线运动，实现纱线的均匀卷绕，此时齿轮作为输入端接收电机减速后的动力，带动凸轮轴匀速旋转，凸轮型面推动从动摆杆按照设定的行程规律运动，

　　保证排线节距符合工艺要求，组件的润滑方式可根据设备的整体润滑方案调整，采用油脂润滑或者稀油润滑都能满足长期稳定运行的需求。整套结构没有冗余的设计特征，所有的轴肩、倒角、孔位都服务于装配定位、润滑、减重的实际功能，没有多余的装饰性结构，完全围绕动力传递、运动轨迹输出的核心功能做结构优化，在保证结构强度的前提下尽可能降低运动件的质量，减少旋转过程中的惯性载荷，提升整套传动系统的响应速度与运行稳定性。
