壁挂式卫星接收电视天线三维设计

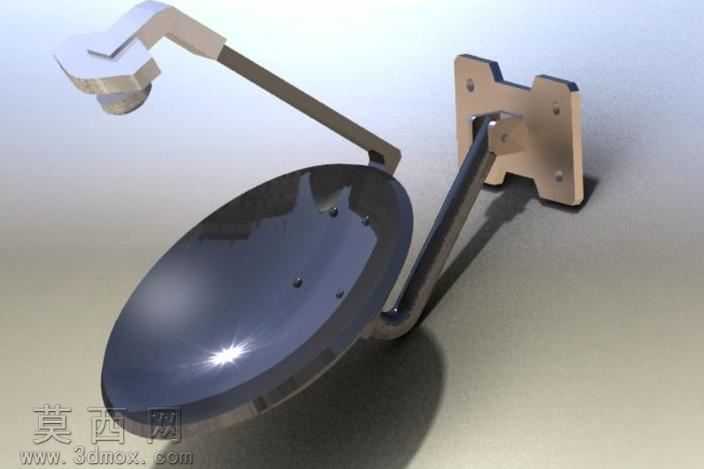

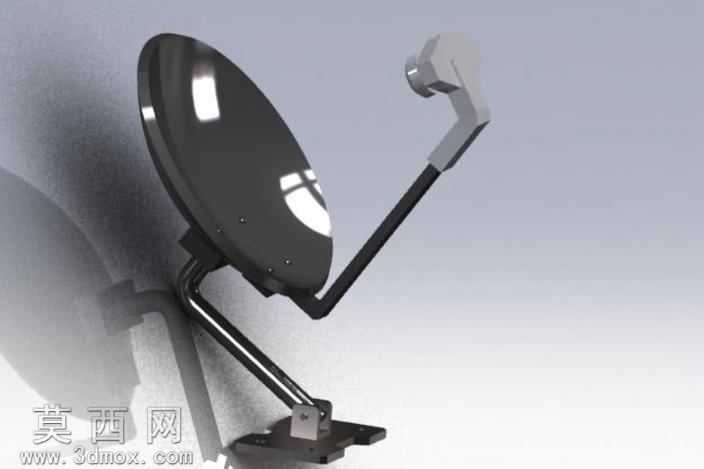

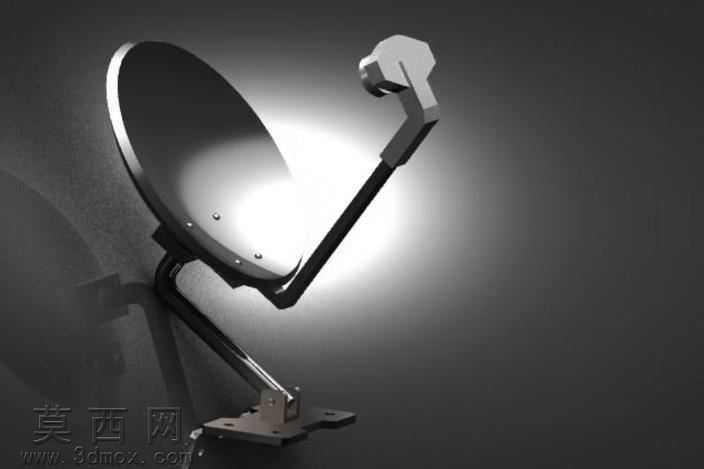

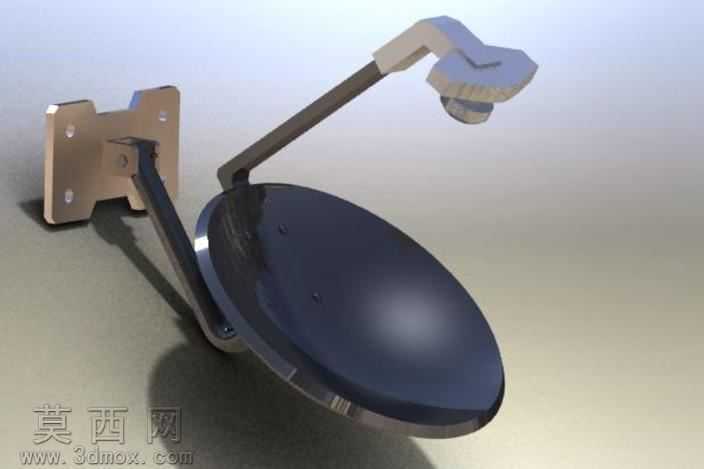

本作品为壁挂式卫星接收电视天线的三维建模设计，建模过程中首先对实体产品的结构进行拆解拆分，将整体划分为抛物面反射盘、馈源支撑臂、壁挂固定支架、角度调节连接结构四个核心组成部分，在三维软件中先通过草图绘制勾勒各部件的二维轮廓，针对抛物面反射盘采用旋转凸台的建模方式生成基础曲面，再通过加厚命令赋予反射盘合理的壁厚，同时在反射盘背面添加加强筋结构与安装凸台，还原真实产品的结构强度设计细节。馈源支撑臂采用钣金与圆管结合的结构建模，先绘制支撑臂的折弯路径，通过扫描命令生成臂身主体，再对两端的连接接头进行细节建模，预留出与反射盘、馈源安装座的装配孔位，保证各部件装配时的位置精度。壁挂固定支架采用L型折弯钣金结构建模，通过基体法兰、边线法兰等钣金特征生成支架主体，在安装面添加沉头孔与定位凸点，还原真实壁挂件的安装适配结构，角度调节结构部分则通过旋转副的配合设置，模拟真实天线可俯仰调节角度的功能特性。材质与渲染环节，抛物面反射盘赋予高反光金属材质，模拟真实卫星天线反射面的金属涂层质感，调整材质的反射率与粗糙度参数，还原金属表面在光照下的高光反射效果；支撑臂与固定支架赋予哑光喷塑金属材质，添加细微的颗粒质感模拟表面喷塑工艺的触感，馈源部件则采用工程塑料与金属结合的材质搭配，区分不同部件的材质差异。渲染阶段采用柔和的工作室布光，主光源从侧上方照射凸显抛物面的曲面弧度，辅助光源补光弱化结构阴影，清晰展现各部件的连接关系与结构细节。设计思路上围绕民用电视接收天线的实用功能展开，还原产品壁挂安装不占空间、角度可调节适配不同信号接收方向的特点，所有结构尺寸参考民用小型卫星天线的通用规格进行设定，保证模型比例协调、结构符合真实产品的生产装配逻辑，可用于产品展示、结构教学等场景使用。
