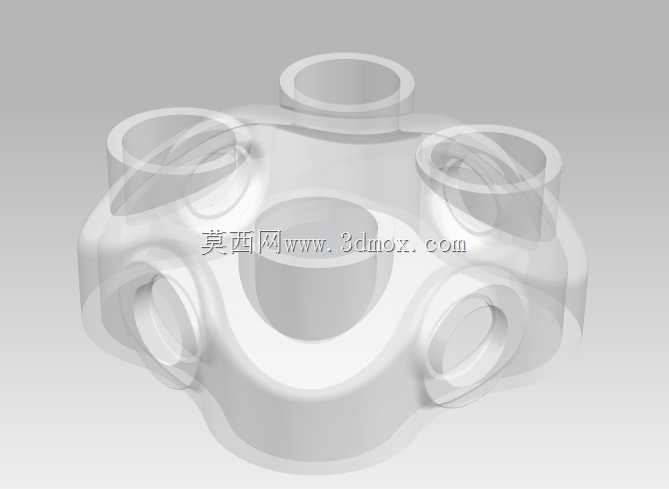

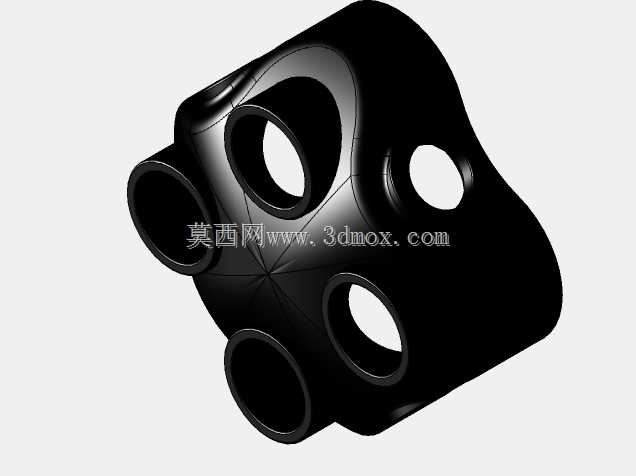

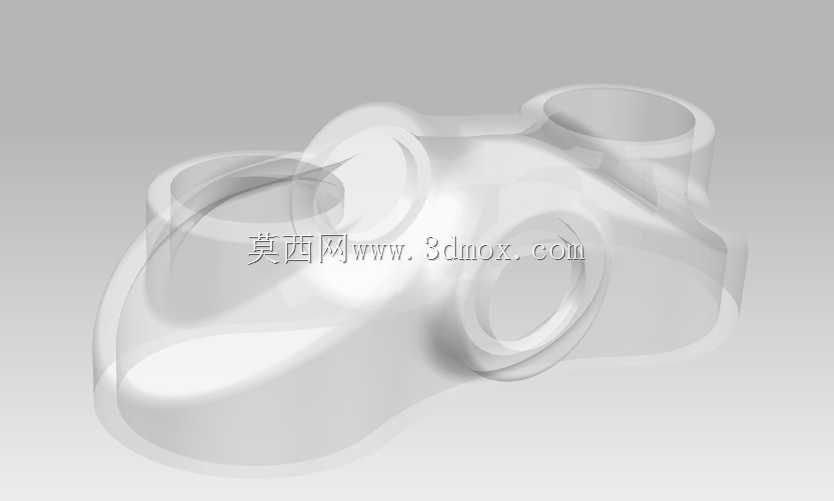

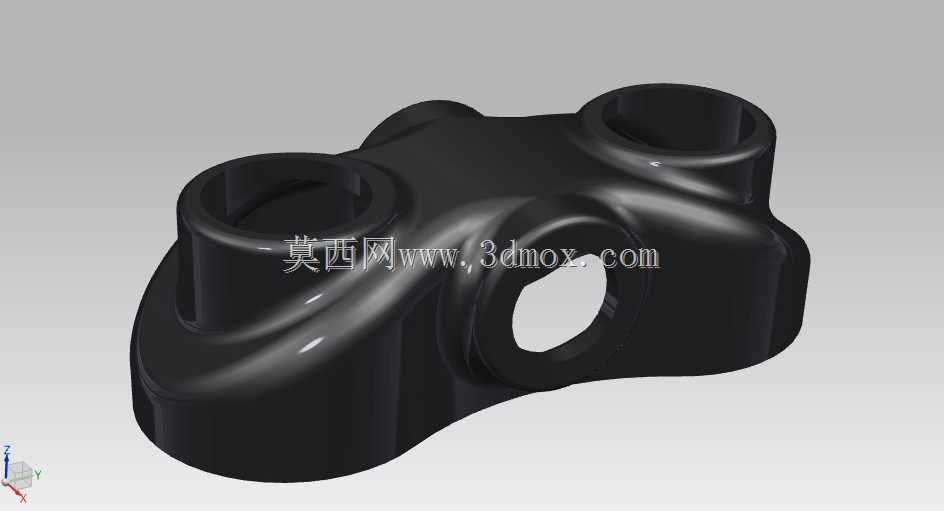

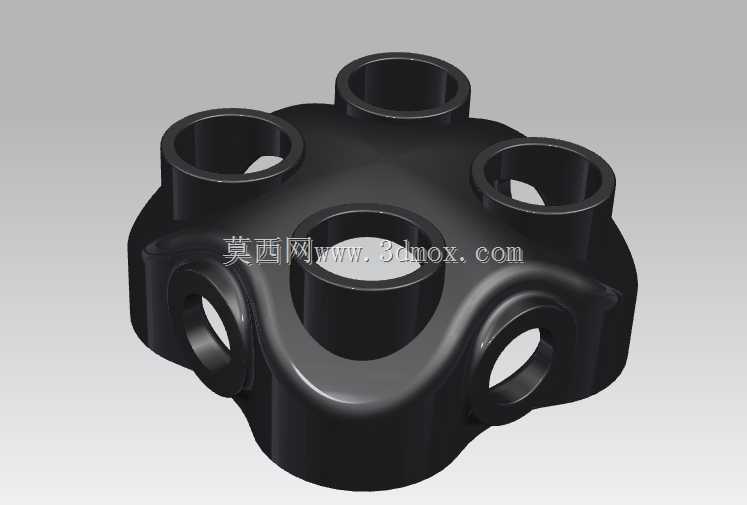

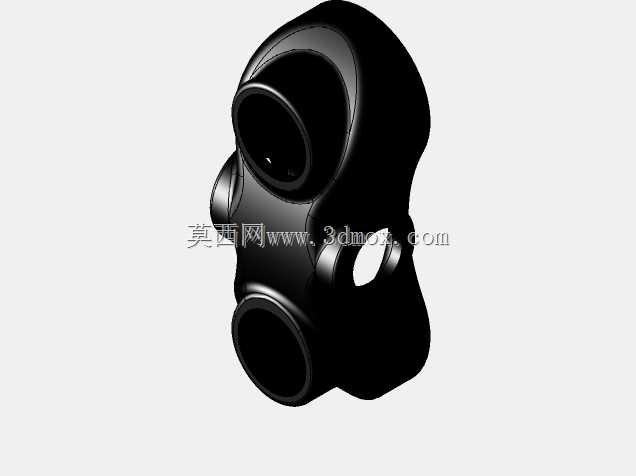

多通路塑料集束室流体连接件结构

　　在气动控制回路、小型流体输送系统的现场布设中，管路分散排布带来的走线杂乱、接头漏点多、维护排查难度大的问题一直是一线装配人员的常见痛点，这类多通路塑料集束室正是针对这类场景开发的集成式管路衔接构件，能够将多根并行的气路或低压流体管路整合到单一构件上完成汇流、分流与路径转向，大幅减少分散接头的使用数量，降低管路系统的整体泄漏风险。从结构设计逻辑来看，该构件采用一体化注塑成型的腔体结构，没有额外的拼接接缝，从根源上避免了多件组装带来的密封失效隐患，腔体内部的流道做了圆弧过渡处理，没有直角转折带来的流体阻力突增问题，能够有效降低流体输送过程中的压力损失，减少回路中的紊流产生，对于低压气动回路来说，这种流道设计可以稳定各支路的输出压力，

　　避免不同支路间的压力干扰。构件上的多个接口采用等径标准化设计，能够匹配常规规格的气动快插接头或硬管粘接接口，接口的端面预留了足够的密封配合面，不管是采用密封圈压合还是粘接密封，都能保证连接位置的密封可靠性，接口的排布角度经过优化，相邻接口之间预留了足够的操作空间，现场装配时不需要使用特殊工具就能完成接头的安装与拆卸，后期维护时单独更换某一路的管路也不会影响其他支路的连接状态。从安装边界来看，该构件的整体外形采用流线型曲面过渡，没有突出的尖锐棱角，既能够减少安装过程中对操作人员的划伤风险，也能在紧凑的设备内部安装时避免与周边其他构件发生干涉，构件的背部预留了平整的安装贴合面，可以通过扎带、

　　卡扣或者小型固定座直接固定在设备的安装板或者型材支架上，不需要额外设计复杂的安装转接件，整体占用的安装空间远小于分散布置的多个三通、两通接头组合。在实际应用中，这类集束室常被用在小型自动化设备的气动控制单元、实验室小型流体分配装置、家用净水设备的水路集成模块等场景，相比金属材质的集流构件，塑料材质的自重更轻，耐低压流体腐蚀的性能更好，生产成本也更低，适合批量配套使用。设计过程中针对腔体的壁厚做了均匀化处理，避免注塑成型过程中出现缩痕、气泡等成型缺陷，同时保证整个腔体的耐压强度一致，在额定工作压力下不会出现局部变形或者开裂的问题，流道的截面尺寸经过匹配计算，能够满足多支路同时工作时的流量需求，

　　不会因为流道总截面不足导致各支路流量分配不均。构件的外表面做了哑光处理，不容易在表面积攒灰尘，日常清洁维护更加方便，不同版本的结构可以适配不同数量的通路需求，能够覆盖从3路到6路的常见管路集成场景，设计人员在选型时只需要根据实际的通路数量、安装空间尺寸、工作介质类型选择对应规格即可，不需要再自行设计分散的管路拼接方案，能够大幅缩短设备的气路、水路设计周期，减少装配环节的工作量。
