塑料金属复合球头铰接连接结构

　　做机械结构设计的同行大多碰到过小角度偏载传动的连接痛点，尤其是在轻工自动化输送线、小型工装夹具的摆臂联动、户外小型检测设备的角度调节机构里，常规的刚性轴连接没法补偿装配误差带来的同轴度偏差，用标准万向节又会因为安装空间局促塞不下，这时候这类球头铰接结构就成了兼顾空间占用和传动自由度的优选方案。

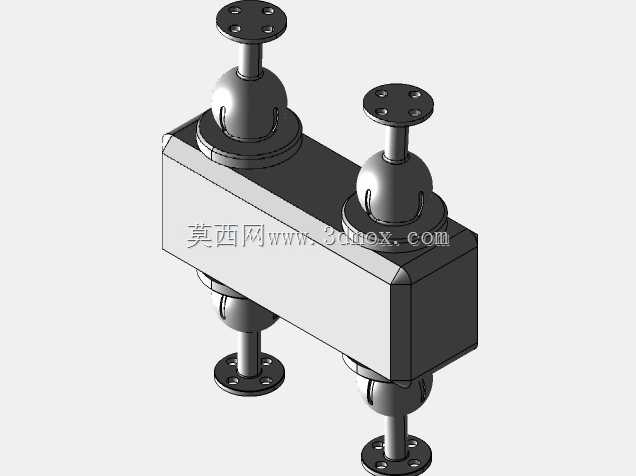

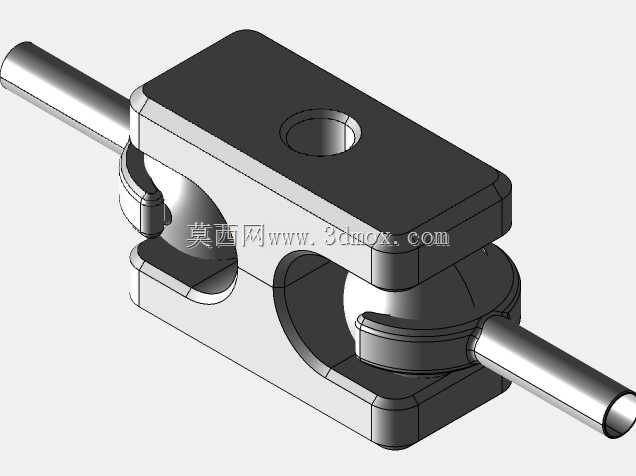

　　这个球头结构采用分体式夹装设计，主体基座为上下对合的C型夹腔结构，夹腔内壁加工出与球头外径完全贴合的半球形弧面，上下基座通过侧边的紧固结构锁合后，能把中间的球头牢牢包覆在腔体内，既不会出现球头脱出的风险，又能给球头预留足够的转动间隙。基座顶面预留的沉孔是用来安装锁紧顶丝的，当需要把球头的角度固定在特定位置时，拧入顶丝就能顶住球头表面，锁死整个铰接的自由度，不需要频繁调节的工位可以直接锁死，需要实时随动的工位就松开顶丝，让球头在夹腔里自由偏转。

　　从结构的尺寸边界来看，整个基座的长宽高比例控制在2:1:1.2左右，横向贯穿的球头连接杆直径和基座侧边的通孔做间隙配合，单边间隙控制在0.1mm到0.15mm之间，既不会因为间隙过大出现传动旷量，也不会因为间隙过小导致球头偏转时杆身和基座孔壁发生卡滞。球头的直径设计成杆身直径的1.8倍，这个比例是经过反复校核的：如果球头直径太小，铰接的偏转角度会被夹腔边缘限制，最大偏角达不到30度的设计要求；如果球头直径做太大，整个基座的外形尺寸会跟着放大，没法适配狭小的安装空间。夹腔开口处做了R2的圆角过渡，避免球头偏转到最大角度时，杆身和夹腔开口的锐边发生硬接触，长期磨损出现金属碎屑卡滞的问题。

　　材质搭配上采用塑料金属复合方案，基座部分选用高强度工程塑料，一方面能降低整个铰接件的自重，在小型移动检测设备、轻型摆臂机构上使用时不会给驱动端增加额外的负载，另一方面工程塑料本身的自润滑特性能减少球头转动时的摩擦阻力，不需要额外加注润滑脂就能长期顺畅运转，适合在食品包装、医药检测这类对油污管控严格的生产场景里使用。球头和连接杆部分采用金属材质，保证传动过程中的结构强度，不会因为频繁的偏载冲击出现杆身弯曲或者球头变形的问题，两种材质的搭配刚好平衡了自重、润滑性能和结构强度的需求，比全金属的球头铰接件成本低30%左右，比全塑料的结构承载能力高两倍以上。

　　实际装配的时候要注意，上下基座合模的时候要在球头表面涂一层薄薄的硅脂，虽然工程塑料有自润滑性，初期运转顺畅，但长期在多粉尘的车间环境里使用，粉尘容易进入夹腔和球头的配合间隙，涂硅脂能起到一定的密封作用，减少粉尘侵入，延长结构的使用寿命。基座底部可以根据安装需求加工成平面或者带定位销孔的结构，直接通过螺栓固定在设备的安装基板上，不需要额外设计转接支架，能进一步压缩整体的安装空间。

　　这类球头结构的适用场景比很多人想象的要广，除了前面提到的自动化设备摆臂连接，还能用在户外太阳能板的角度调节支架、小型健身器材的活动关节、智能家居的电动窗帘传动连杆连接上，只要是存在小角度偏转、需要补偿同轴度误差、安装空间有限的传动位置，都能通过调整这个结构的尺寸比例来适配。设计的时候要特别注意球头和夹腔的配合公差，夹腔的半球面粗糙度要控制在Ra1.6以下，太粗糙会增大摩擦阻力，转动的时候生涩卡顿，精度太高又会提升加工成本，对于非高精度的传动场景，这个粗糙度等级刚好能平衡使用体验和加工成本。另外上下基座的锁合螺丝要选用防松型号，避免设备长期运行产生的震动导致螺丝松动，出现夹腔间隙变大、球头旷量超标的问题。
