铝钢材质球头铰接连接组件结构

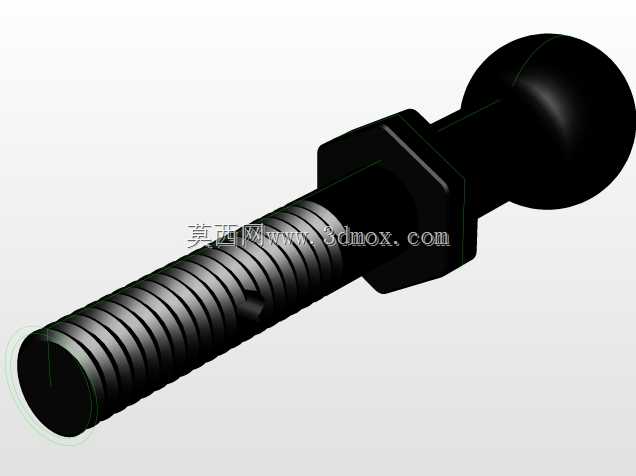

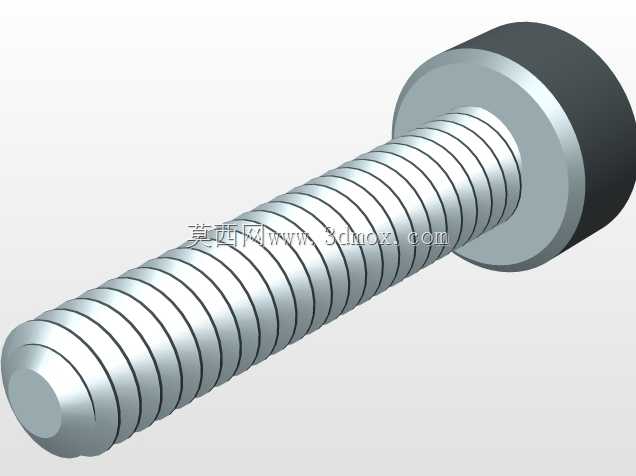

　　在液压执行机构末端、工装夹具定位端、自动化线体浮动对接工位这类存在小角度偏摆补偿需求的装配场景里，球头类铰接连接件是消除装配应力、补偿位置偏差的核心基础零件，本次建模的铝钢复合球头组件，正是针对中等载荷下的浮动连接需求完成的结构设计。从实际装配逻辑来看，该组件分为上下两个核心装配单元，上部为带外螺纹的钢制球头杆，下部为铝制球头座，两者通过球面配合实现±7°范围内的任意方向角度偏转，可有效抵消安装面平面度误差、对接件位置度偏差带来的附加弯矩，避免连接螺栓受剪断裂、配合面压溃变形这类常见的现场失效问题。上部球头杆的螺纹段采用标准公制粗牙螺纹设计，螺纹长度预留了足够的调节余量，可适配不同厚度的安装连接板，螺纹根部设计的一体式六角挡边，

　　既可以作为装配时的扳手受力位，无需额外加工扳手槽就能完成拧紧作业，也能作为轴向限位面，控制球头旋入对接件的深度，避免旋入过深顶坏对接件内部结构，或是旋入过浅导致螺纹啮合长度不足引发脱扣。六角挡边下方的球头部分采用淬硬处理的钢制材质，表面粗糙度控制在Ra1.6以内，保证球面配合的耐磨性，长期往复偏转也不会出现球面拉伤、卡滞的问题。下部的铝制球头座采用红色阳极氧化表面处理，一方面提升铝件表面的硬度与耐蚀性，应对车间内的切削液、润滑油腐蚀环境，另一方面醒目的红色也便于现场装配时快速识别零件规格，避免与其他尺寸的球头座混料。球头座的内球面与上部钢球头采用H7/f6的间隙配合，既保证偏转时的灵活度，不会出现卡滞、别劲的情况，

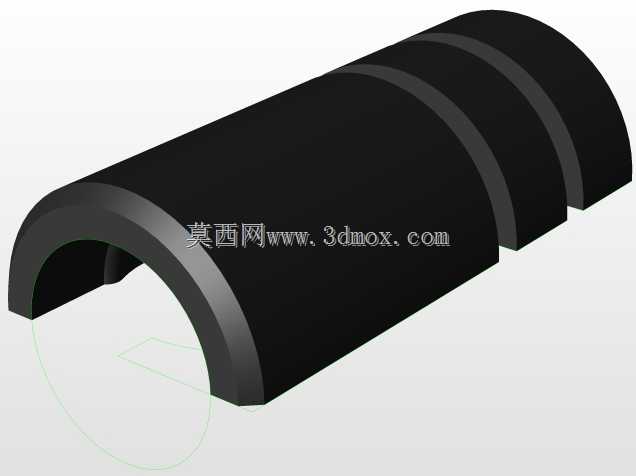

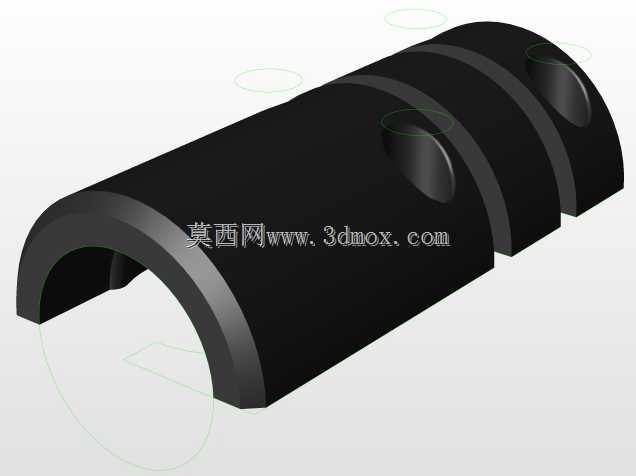

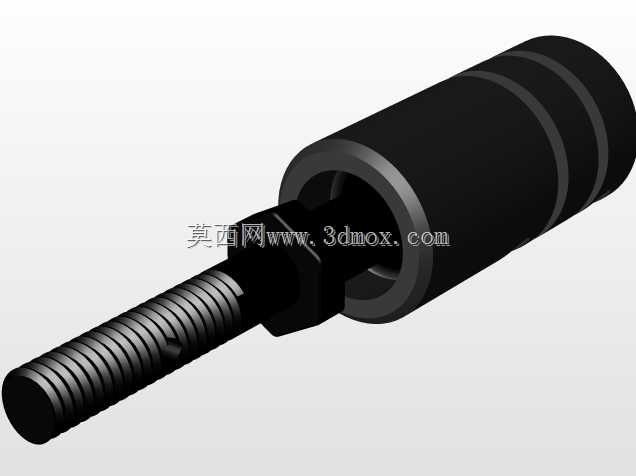

　　又控制了配合间隙在0.02mm以内，避免间隙过大导致传动时存在空程、定位精度超差。球头座外壁设计了两道环形凹槽，可用于安装防尘密封圈，阻挡车间内的铁屑、粉尘进入球面配合面，延长组件的维护周期，凹槽下方的侧壁预留了两个径向的紧定螺钉孔，装配完成球头后拧入紧定螺钉，可防止球头从座体内意外脱出，同时不会限制球头的正常偏转动作。从安装边界尺寸来看，上部螺纹段的公称直径适配常规的M16至M20规格安装孔，六角挡边的对边尺寸符合标准紧固件的扳手空间要求，装配时预留18mm的扳手活动空间即可完成拧紧作业，下部球头座的外径控制在48mm，安装时需在对接板上加工直径50mm的沉孔用于容纳座体，沉孔深度需比座体总高度多留2mm的间隙，

　　避免装配时座体与安装面硬接触导致球面配合预紧过度。在设计建模过程中，特意对球面配合的接触面积做了优化，保证球面接触包角达到120°，既满足额定载荷下的接触应力要求，不会出现球面压陷变形，又避免包角过大导致偏转时球头与座体内壁发生干涉。同时针对铝钢两种材质的线膨胀系数差异，在配合公差计算时预留了温度变化补偿量，保证在-10℃到60℃的车间常规工作温度区间内，配合间隙始终处于合理范围，不会出现低温下间隙过小卡滞、高温下间隙过大晃动的问题。这类球头组件在实际应用中，常被用于气缸、油缸的活塞杆与负载的浮动连接，替代刚性连接避免活塞杆受径向力导致密封件过早磨损，也可用于工装夹具的定位支撑柱，补偿工件毛坯的尺寸误差，保证夹紧力均匀作用在工件表面，还能用于输送线的浮动挡停机构，吸收工件撞击时的偏载力，提升挡停机构的使用寿命。建模过程中对所有装配倒角、退刀槽都做了符合机加工工艺的设计，螺纹收尾长度符合国标要求，球头与杆部的过渡圆角做了加大处理，降低应力集中系数，保证零件在交变载荷下的疲劳强度，铝制座体的所有棱角都做了R1的倒钝处理，避免装配时划伤操作人员，也减少应力集中导致的座体开裂风险。
