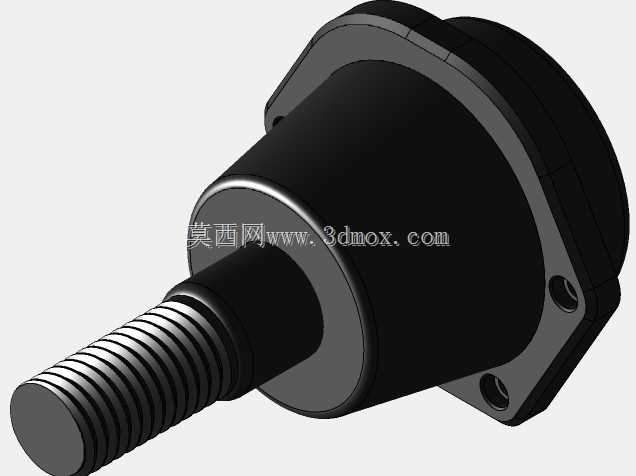

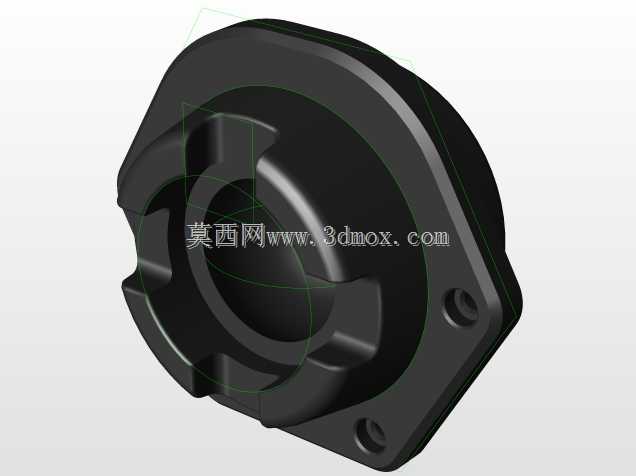

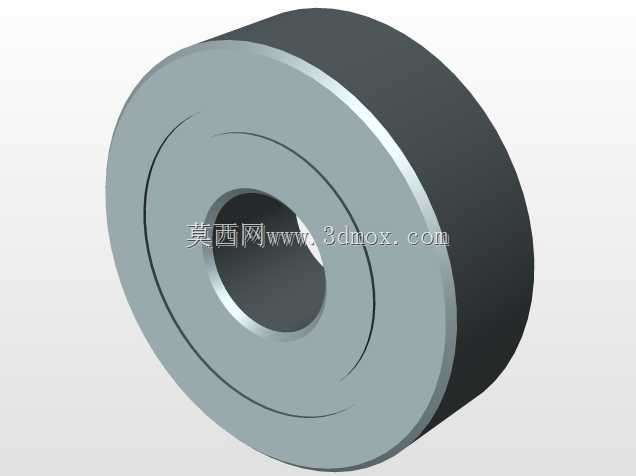

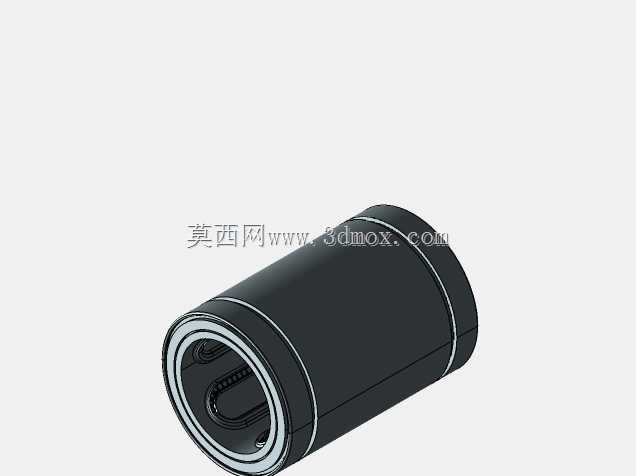

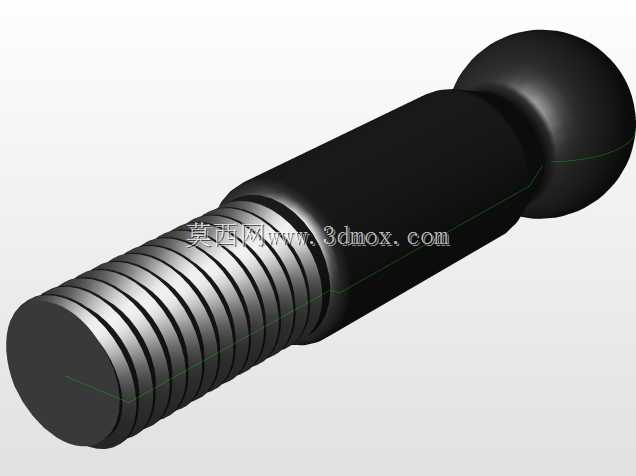

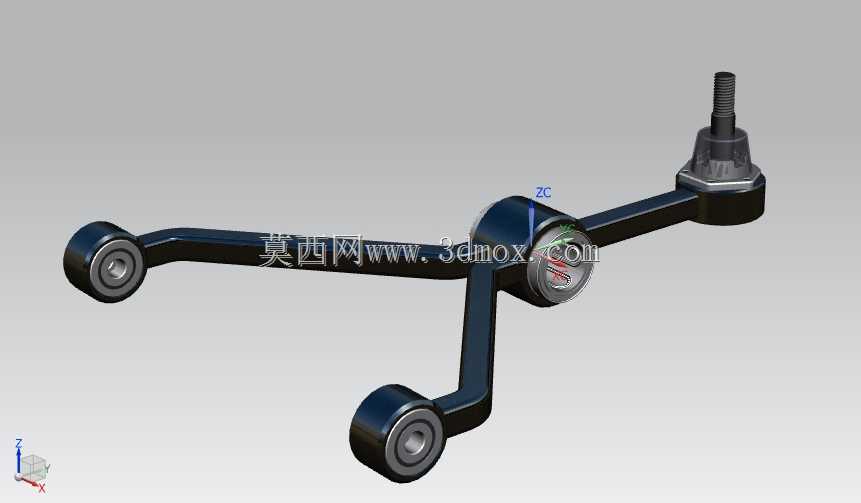

该球头构件多用于需要小角度摆动补偿的传动连接场景,常见于商用车底盘操纵机构、工业设备连杆传动系统、工程机械操纵联动结构中,核心作用是在两连接部件存在小幅相对角度偏移时,仍能稳定传递轴向力与扭矩,避免刚性连接带来的应力集中、部件卡滞甚至断裂问题。从结构设计来看,上部采用标准外螺纹段,用于和配套的调节螺母、拉杆部件配合,可通过螺纹旋合长度微调整个连杆总成的安装长度,适配不同装配公差的安装需求,螺纹段下方的圆柱定位段直径略大于螺纹大径,装配时可与配套衬套形成径向定位,避免螺纹段直接承受径向剪切力,提升连接可靠性。下部法兰安装面采用菱形切边结构,相比圆形法兰可在保证安装强度的前提下减少安装占用空间,四个安装孔均匀分布在法兰盘外延,

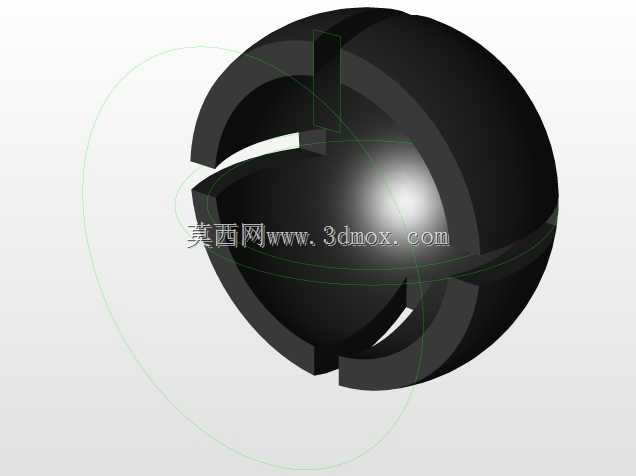

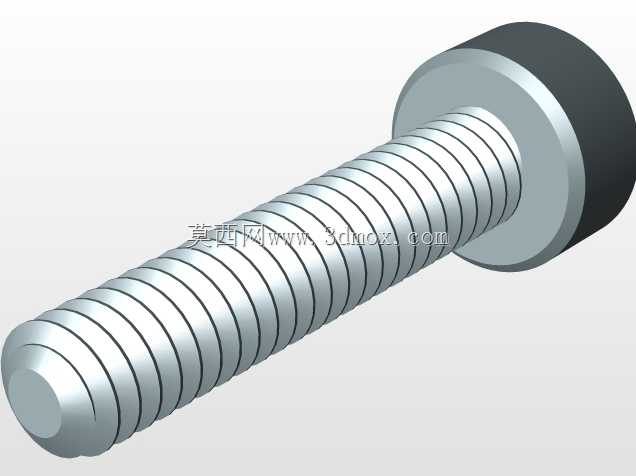

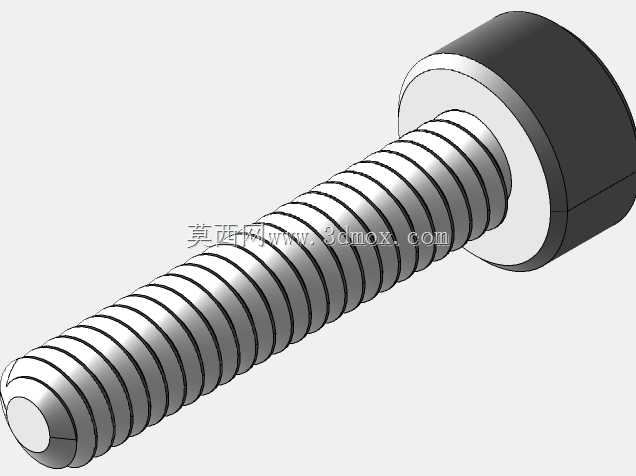

孔位采用沉孔设计,装配时螺栓头部可完全沉入沉孔内,不会突出法兰表面,避免与周边运动部件发生干涉,法兰盘与上部杆体的过渡区域采用大圆角平滑过渡,可有效分散应力传递路径,避免交变载荷下过渡位置出现应力疲劳裂纹。球头工作区域位于法兰盘内部,与外部球座配合时可实现±8°范围内的任意方向摆动,可补偿安装过程中两连接轴的同轴度误差,同时可吸收设备运行过程中产生的小幅振动,避免振动直接传递到操纵端造成手感发震或者部件松脱。设计过程中,杆部与法兰采用一体化锻造结构,材料选用塑性铝合金钢,相比普通碳钢具备更好的抗冲击韧性与疲劳强度,同时重量较同尺寸钢制零件降低约30%,适合对部件重量有要求的移动设备使用。安装边界方面,

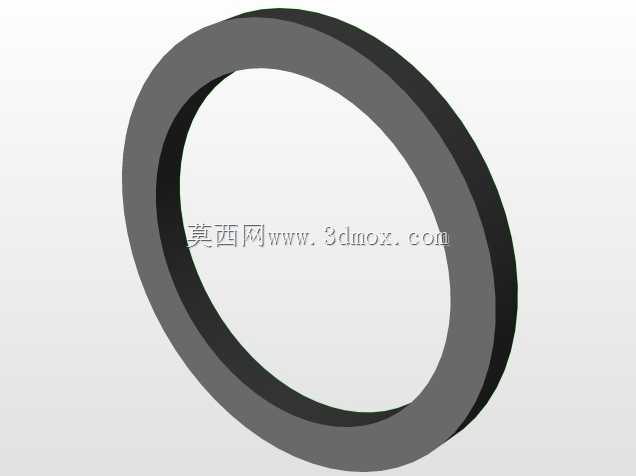

法兰盘最大对角尺寸需匹配安装座的开孔范围,上部螺纹段伸出安装面的长度需预留至少两个螺母厚度的调节余量,球头摆动范围内不能有其他固定部件遮挡,否则会限制球头的摆动角度,造成机构卡滞。实际选型应用时,需根据传递的最大载荷匹配螺纹规格与法兰厚度,该构件的螺纹规格适配常规M系列标准螺母,安装孔位尺寸与通用轻型传动机构的安装座孔位兼容,不需要额外定制安装座即可直接替换原有同规格球头部件。在三维建模过程中,螺纹段采用简化修饰特征表达,既保证装配时的干涉检查准确性,又避免实体螺纹特征带来的文件过大问题,法兰盘的沉孔深度、过渡圆角尺寸均严格按照机械设计规范取值,球头的球面度公差控制在0.02mm范围内,保证与球座配合时的转动顺滑无卡滞。日常运维中,该类球头构件需定期检查法兰安装螺栓的预紧力,同时检查球头部位的防尘罩是否破损,避免泥沙进入球头摩擦面造成磨损加剧,当球头摆动间隙超过0.1mm时需及时更换,避免因间隙过大造成传动精度下降甚至操纵失效。
