汽车悬架控制臂球头叉杆结构设计

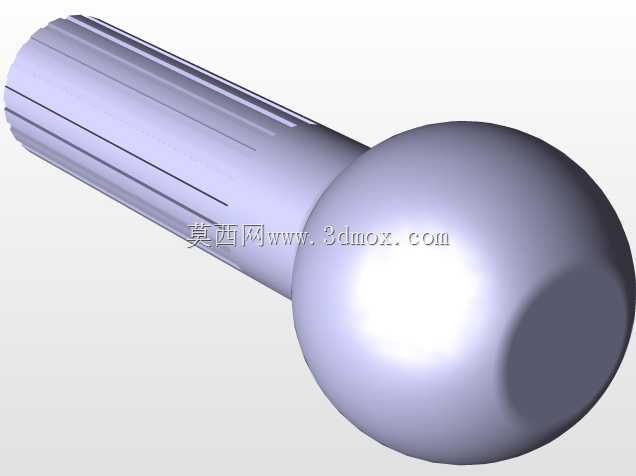

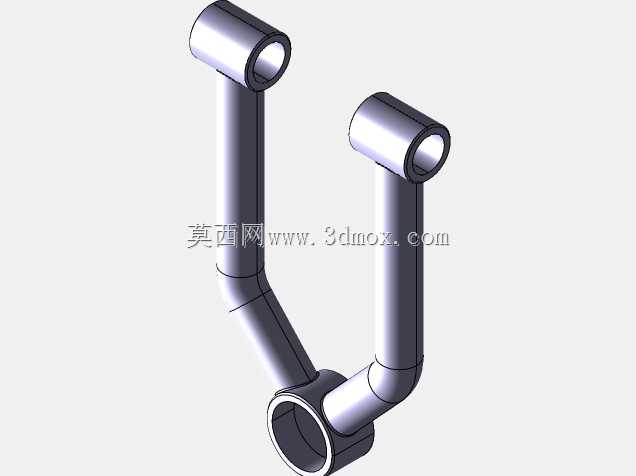

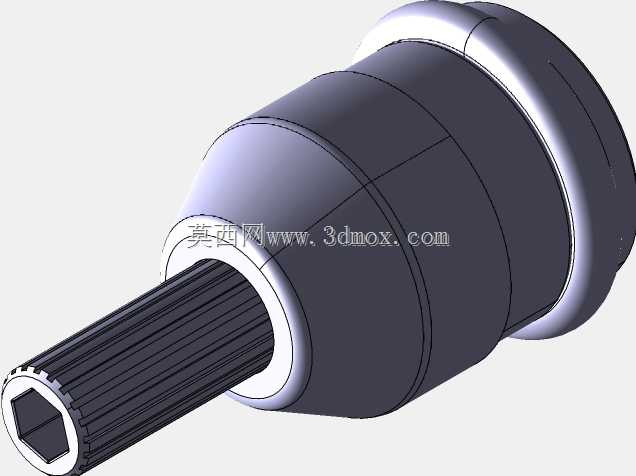

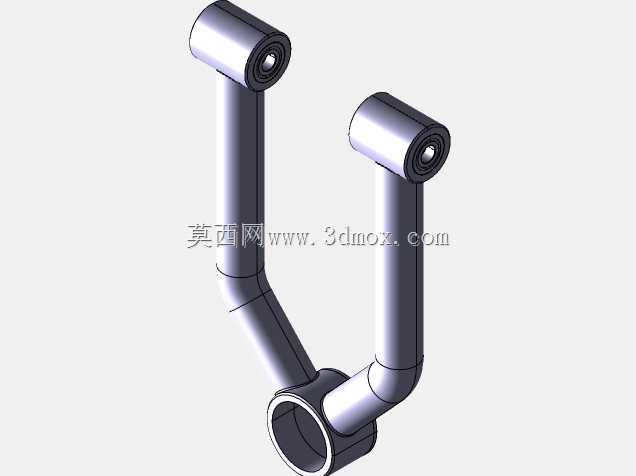

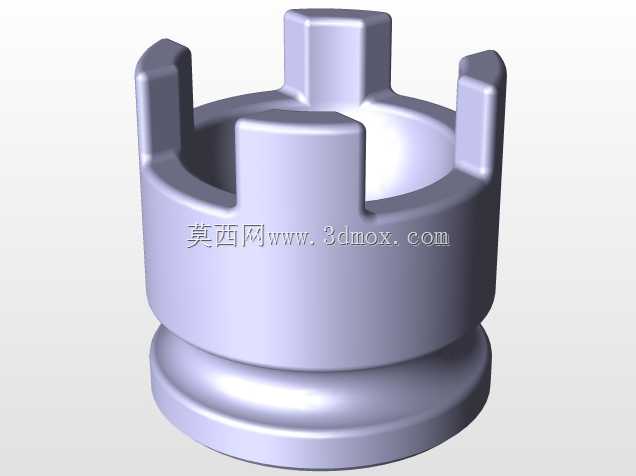

　　该零件属于汽车底盘悬架系统中的导向传力构件，集成球头铰接端与双衬套安装臂结构，主要承担车轮与车架之间的力传递与运动导向作用，在独立悬架结构中应用广泛，适配多数前置前驱车型的前悬下摆臂或上控制臂装配需求。从结构功能来看，上端球头销部分通过锥面与转向节连接，可实现多方向的摆动与转动，补偿车轮跳动过程中的角度变化，避免运动干涉；下端两个平行的叉形臂末端设置压装橡胶衬套的安装孔，通过螺栓与副车架或车身铰接，衬套可过滤路面传递的高频振动，同时允许控制臂绕安装轴线做定轴摆动，匹配车轮上下跳动的运动轨迹。设计过程中首先需要校核硬点位置，球头销的球心坐标与两个衬套孔的中心距直接决定悬架的运动学特性，包括主销内倾、后倾参数的变化范围，

　　建模时需严格按照整车K&C特性给定的边界尺寸构建，球头销的伸出长度、锥度规格需匹配对应车型转向节的安装锥孔，保证装配后锁紧力矩符合底盘紧固件的技术要求。叉形臂的截面采用变截面设计，靠近球头端的过渡区域做了加大圆角处理，避免应力集中，该区域在车辆过弯、经过颠簸路面时会承受交变的弯曲与扭转载荷，建模时需通过有限元分析验证该区域的应力分布，确保在最大冲击载荷下应力值低于材料的屈服极限。两个衬套安装臂的平行度公差需控制在合理范围内，衬套压装后内孔的同轴度误差过大会导致装配时螺栓强行穿入，使用过程中衬套会出现异常磨损，提前出现底盘松散异响的问题。材料选用方面，臂体部分采用高强度钢锻造或铝合金压铸成型，兼顾强度与轻量化需求，

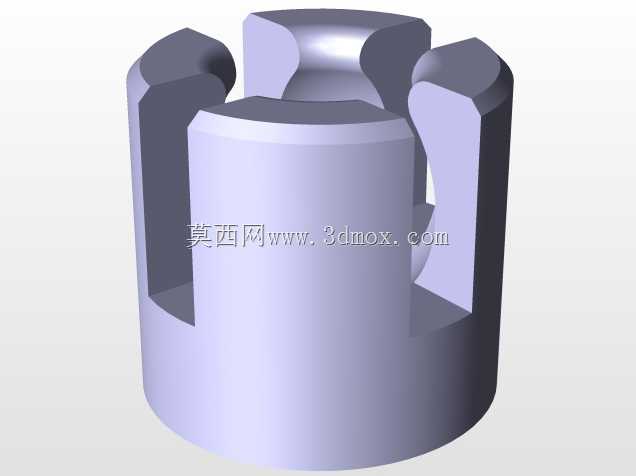

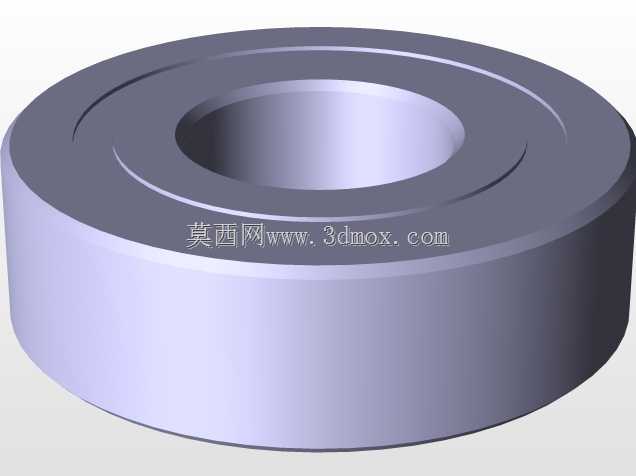

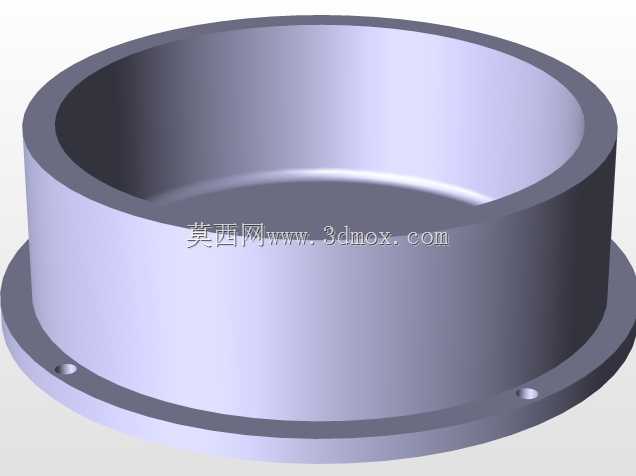

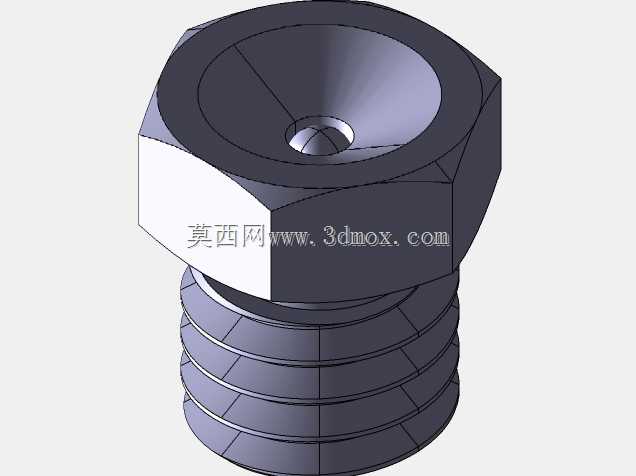

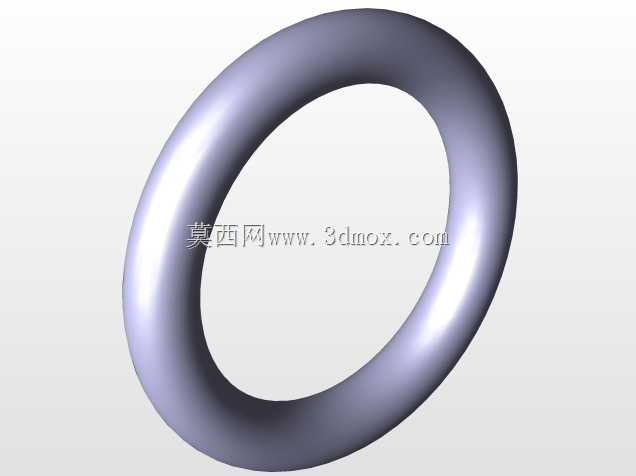

　　球头销采用轴承钢表面淬火处理，保证铰接面的耐磨性能，球头座采用复合工程材料，内部填充润滑脂，外部设置防尘罩结构，防止泥水、沙尘进入铰接面造成磨损失效，末端衬套采用钢-橡胶-钢结构，橡胶部分的邵氏硬度根据悬架调校需求选定，兼顾振动过滤与侧向支撑刚度。安装边界上，球头销的锥面大端直径、螺纹规格需与转向节完全匹配，两个衬套孔的中心距、孔径大小需对应副车架上的安装支座尺寸，装配时球头销的锁紧螺母需达到规定力矩，衬套螺栓需在车辆处于空载水平状态下拧紧，避免橡胶衬套长期处于预扭状态缩短使用寿命。实际使用场景中，该部件直接影响车辆的操控稳定性与行驶平顺性，球头松旷会导致车轮定位参数失准，出现跑偏、轮胎异常磨损问题，衬套老化开裂会导致底盘异响、

　　行驶质感下降，建模过程中需充分考虑各部件的配合公差，球头与球座的配合间隙需控制在合理范围，既不能过紧导致转向沉重，也不能过松导致旷量过大。叉臂的外形设计避开了转向拉杆、驱动半轴等周边部件的运动包络，在车轮最大转向角、最大跳动行程下均不会发生运动干涉，臂体表面做电泳防锈处理，适应底盘复杂的使用环境，避免长期接触泥水导致锈蚀失效。
