钢铝材质封闭式3D打印机防护外罩结构

　　桌面级FDM3D打印机在日常使用过程中，常面临打印环境温度波动、外界气流干扰、耗材异味扩散、打印件被误触损坏等问题，这款钢铝材质的封闭式外罩，正是针对这类实际使用痛点设计的配套结构件。从实际应用场景来看，这类外罩既适配个人创客工作室的桌面设备改造，也能满足小型加工车间内多台3D打印机的集群部署防护需求，尤其在打印ABS、PC这类对环境温度稳定性要求较高的工程耗材时，封闭结构能有效减少打印件因骤冷产生的翘曲、层间剥离问题，同时阻隔打印过程中产生的超细颗粒物与挥发性气体向外扩散，改善作业区域的空气质量。

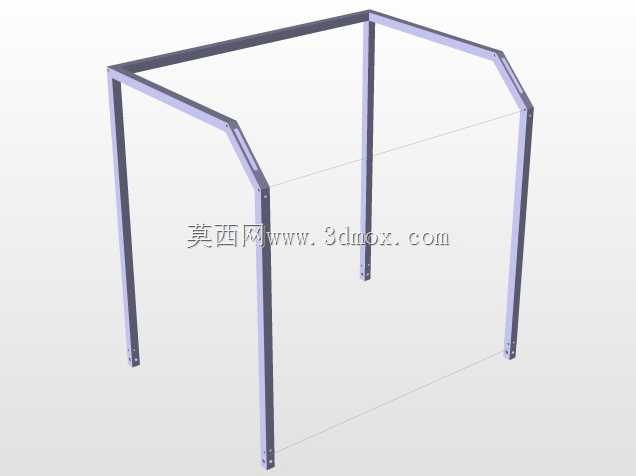

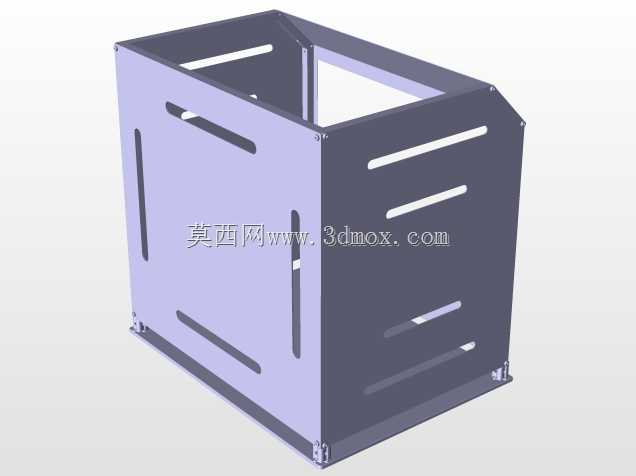

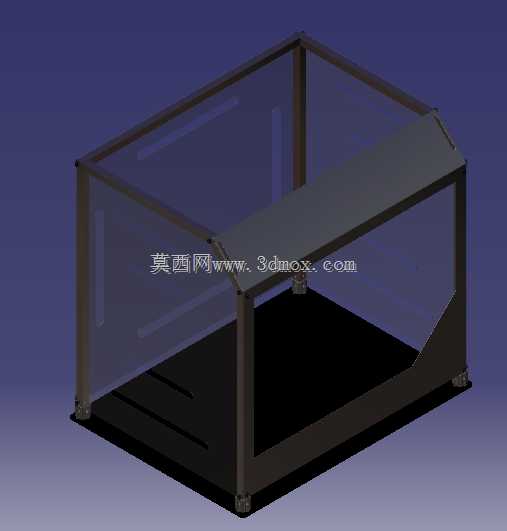

　　在结构设计思路上，这款外罩没有采用复杂的一体化钣金折弯结构，而是选择了型材框架加透明围护的组合方案，兼顾结构刚性与组装便捷性。底部采用加厚钢板作为承载基座，基座表面预留了与打印机本体安装定位对应的长槽孔，不需要对原有打印机主体做打孔、焊接等破坏性改造，就能通过螺栓完成快速固定，适配市面上多数同尺寸规格的桌面级3D打印机安装。框架部分选用标准工业铝型材搭建，铝型材本身自带的T型槽结构方便后期加装照明模块、耗材架、空气过滤组件等拓展配件，不需要额外在型材表面钻孔攻丝，降低了后期改装的加工难度。围护面板选用高透明亚克力材质，既可以全程观察内部打印进程，又能形成相对密闭的空间，减少外界气流对打印区域的干扰，前侧面板预留了开合操作位，方便中途更换耗材、清理打印平台、取放成品，不需要完全拆卸外罩就能完成常规操作。

　　从安装边界尺寸来看，这款外罩整体外形尺寸为450340435mm，在设计时充分考虑了桌面设备的摆放空间限制，宽度方向450mm的尺寸不会占用过多桌面横向空间，340mm的进深适配常规深度的工作台摆放，435mm的高度既给打印机Z轴的最大升降行程预留了足够的安全间隙，避免外罩顶部干涉打印头的最高位置移动，也不会因为整体过高导致设备重心上移，提升摆放稳定性。材质选择上，钢铝组合的方案平衡了重量与刚性需求，底部钢板的高密度特性可以降低打印机运行过程中产生的振动传导，减少打印时的共振纹，提升打印成品的表面质量；铝型材框架相比纯钢结构重量更轻，单人就能完成组装与移位，同时钢铝材质本身的抗变形能力强，长期使用不会出现塑料外罩常见的老化变形、受热翘曲问题，使用寿命更长。

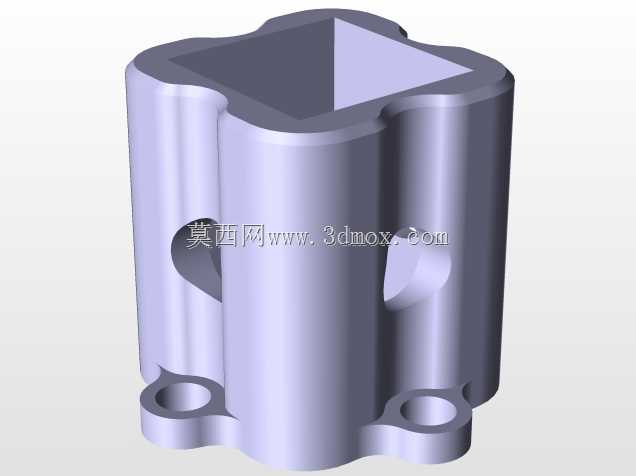

　　在实际功能设计上，外罩后侧预留了走线与通风的缺口，方便打印机的电源线、数据线从后侧规整引出，避免线缆挤压在罩体内部影响设备运动，也可以在缺口位置加装排气风扇与过滤模块，主动将罩内的废气排出过滤。框架的连接部位采用标准角件固定，组装时不需要复杂的专用工具，只用常规内六角扳手就能完成全部装配流程，对于有设备改造需求的用户来说，不需要专业的钣金加工能力就能完成安装。底部基座的长槽安装孔设计，还预留了±15mm的安装调节余量，即使不同品牌打印机的底部安装孔位存在小幅偏差，也能通过调整螺栓位置完成固定，提升了外罩的适配通用性。相比开放式的打印机结构，这款封闭外罩还能起到一定的隔音效果，降低打印机步进电机运行、风扇转动产生的噪音传递，适合在办公区域、教室内的3D打印设备配套使用，减少设备运行对周边环境的噪音干扰。
