钢塑混合嵌入式设备防护外壳结构设计

　　这款钢塑混合材质的设备外壳，主要面向工业嵌入式控制模块、小型信号采集终端这类需要嵌入机柜或设备面板安装的场景设计，日常在工业控制柜内部、台式测试仪器、小型工控终端设备上应用十分广泛，核心作用是为内部的PCB电路板、接线端子、小型功能模块提供物理防护，同时兼顾电磁屏蔽与轻量化的平衡需求。从结构设计思路来看，这款外壳采用钢质主体框架搭配塑料侧封面板的组合方案，钢质部分承担整体结构强度与电磁屏蔽的核心功能，选用冷轧钢板冲压成型的主体框架，边角做了折弯包边处理，既避免锐边划伤安装人员，也能提升壳体整体的抗形变能力，在设备堆叠安装或者受到侧面挤压时，钢质框架可以将外力分散传导，避免内部电路板受挤压损坏。塑料部分选用改性ABS材质注塑成型，

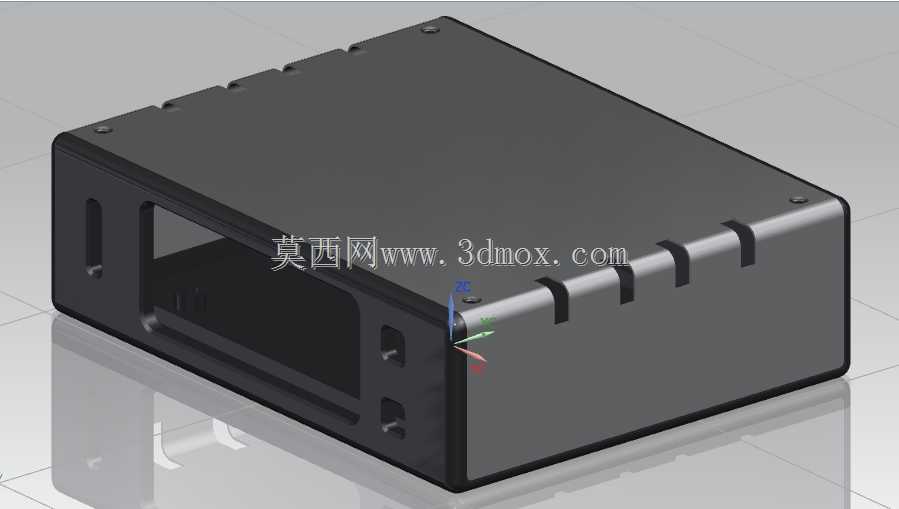

　　主要布置在接口预留侧与散热槽区域，塑料材质的绝缘特性可以避免外接插头插拔时与金属壳体接触造成的短路风险，同时塑料件的成型精度更高，能更好地匹配各类标准接口的开孔公差，比如图中预留的矩形显示窗口、下方的两个方形接口开孔，都是直接在塑料侧面板上一体注塑成型，省去了金属件开孔后二次去毛刺、做绝缘处理的工序。外壳顶面做了全封闭的平整设计，表面没有突出的安装柱或者凸起结构，方便多台设备上下堆叠放置，也能适配机柜内部层板的安装间隙，顶面四个角预留了沉头安装孔，可以直接从上方拧入螺丝将壳体固定在安装基座上，沉头孔设计可以保证螺丝安装后不突出顶面，不会影响上层设备的放置。侧面的散热槽采用等间距的窄缝开槽设计，开槽方向顺着设备内部空气对流的方向布置，

　　既可以保证内部热量顺着槽孔散出，又能避免较大的异物从槽孔掉入壳体内部，槽孔的边缘做了圆弧过渡，不会割伤整理线路时碰到的操作人员手指。接口侧的开孔预留了足够的安装间隙，矩形显示窗口的尺寸刚好适配常见的0.96寸OLED显示屏或者小型数码管显示模块，窗口周边预留了0.2mm的安装台阶，显示屏可以直接卡在台阶上用双面胶或者少量热熔胶固定，不需要额外设计显示屏安装支架；下方的两个方形开孔尺寸匹配常见的DB9接口或者USB-A母座的安装尺寸，接口安装后与面板表面基本齐平，不会突出过多影响设备整体的嵌入深度。壳体的整体安装边界控制得十分紧凑，长宽尺寸按照标准1/32DIN机柜安装位的尺寸做适配，深度方向预留了足够的内部空间，

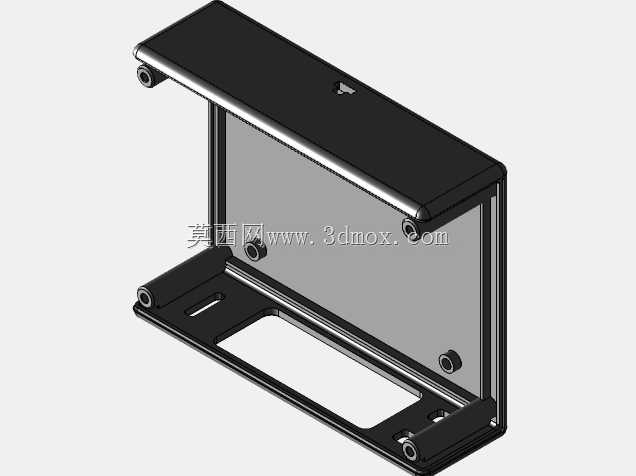

　　可以容纳两层叠放的PCB板，板间预留8mm的走线间隙，方便布置排线与接线端子，壳体内部的四个角预留了塑料材质的安装柱，安装柱上预制了M2的铜嵌件，PCB板可以直接用螺丝固定在安装柱上，不需要额外增加螺母固定的工序，装配效率更高。钢质部分与塑料部分的连接采用卡扣加少量点胶的固定方式，钢质框架的侧边预留了三个方形卡扣孔，塑料面板上对应位置做了弹性卡扣，装配时直接将塑料面板对准框架按压到位，卡扣就会卡入对应的方孔中完成预固定，之后在接缝处点少量密封胶，既可以提升整体连接强度，也能达到IP30的防护等级，阻挡日常环境中的灰尘进入壳体内部。这种钢塑混合的设计方案，相比全金属外壳重量降低了近40%，同时成本也比全铝合金铣削的外壳低60%左右，相比全塑料外壳，电磁屏蔽性能提升明显，可以满足工业现场复杂电磁环境下的使用需求，避免内部电路受外界电磁干扰出现运行异常，同时钢质框架的抗冲击性能更好，在设备运输或者现场安装挪动时，不容易因为磕碰出现壳体开裂的问题。在实际选型使用时，这款外壳可以直接适配大部分小型工控采集模块的安装需求，不需要额外对外壳进行二次加工，只需要根据自身电路板的接口位置，确认塑料面板的开孔匹配即可，若有特殊接口需求，塑料面板的改模成本也远低于金属壳体的改造成本，适合小批量定制化的设备开发场景使用，能有效缩短设备开发的结构设计周期，减少外壳开模的前期投入成本。
