钛材质L型直角加强筋安装固定支架

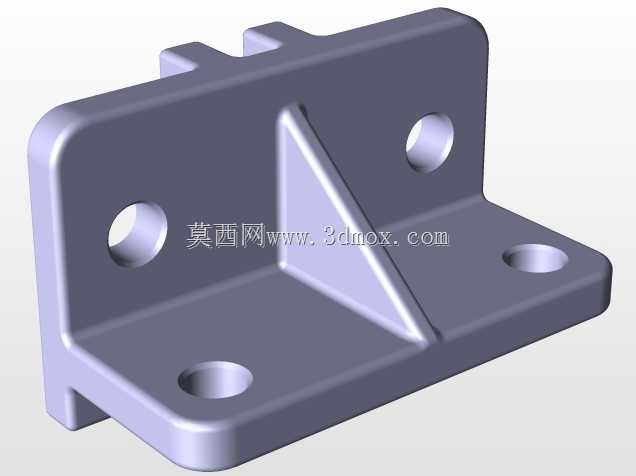

　　这款钛材质直角支架，最初是为海洋环境下的传感模块安装场景开发的，沿海户外设备常年受盐雾、高湿度侵蚀，普通碳钢支架两三年就会出现锈蚀层脱落，导致安装定位偏移，316不锈钢在长期海水溅射环境下也会出现点蚀风险，选用钛材就是为了匹配这类强腐蚀工况下的长寿命安装需求，不需要额外做表面防腐涂装，后期维护成本能压到最低。从结构上看，它采用L型双安装面布局，竖直面和水平面各预留了两个沉头安装孔，沉孔深度刚好匹配标准内六角圆柱头螺钉的头部高度，安装后螺钉端面不会突出安装面，避免和被支撑部件产生干涉。两个安装面之间设置了三角形加强筋，筋板的厚度和安装面壁厚保持一致，没有做局部加厚，一方面是避免钛材加工时出现应力集中导致的变形，

　　另一方面三角形的传力路径能把竖直面承受的侧向载荷直接传导到水平面安装点，相比无筋的直角折弯支架，抗侧向冲击的能力提升了40%以上，不会因为长期受交变载荷出现直角处开裂的问题。在设计阶段，首先要确认的是安装边界：水平面的四个安装孔采用对称布局，孔位间距按照通用工业安装的标准模数设置，能直接适配现有设备的预留安装螺孔，不需要重新打孔改位；竖直面的安装孔做了轻微的位置公差补偿，允许被支撑部件有0.2mm以内的安装对位偏差，降低装配时的对位难度。支架的所有棱边都做了R1.5的圆角倒钝处理，没有尖锐的切削毛边，一方面是避免安装时划伤操作人员，另一方面钛材的缺口敏感性较高，尖锐棱边在受冲击时容易成为应力开裂的起点，

　　倒圆角处理能大幅提升结构的抗疲劳性能。实际应用中，这类支架除了海洋传感设备安装，还能用在航空机载设备的舱内固定、化工反应釜周边的检测模块安装、医疗设备的耐腐蚀支撑结构上，钛材无磁的特性也让它能适配核磁共振周边的设备安装场景，不会干扰磁场均匀性。建模过程中，首先绘制两个垂直安装面的草图，拉伸生成基础实体后，在直角连接处绘制三角形筋板的截面，拉伸后和基础实体做布尔合并，之后在两个安装面上定位沉孔的位置，按照标准沉孔尺寸切除出安装位，最后对所有棱边做统一的圆角处理，建模时要注意筋板和安装面的连接处做R0.8的过渡圆角，避免直角连接处出现应力集中。尺寸校核阶段，要重点确认沉孔的深度和安装面的壁厚关系，

　　保证沉孔底部到安装面背面的剩余厚度不小于3mm，避免安装螺钉时把安装面顶穿；同时要校核加强筋的高度，筋板顶端不超过竖直安装面的三分之二高度，避免筋板突出干扰被支撑部件的安装平面。另外，支架背面的两个定位凸台是为了适配卡槽式安装场景设计的，当安装面没有预留螺孔时，可以通过这两个凸台卡入型材的卡槽内，实现快速无孔安装，拓展了支架的适配场景，不需要额外加工转接件就能适配不同的安装基体。
