航空用深色钢制连接支撑支架结构

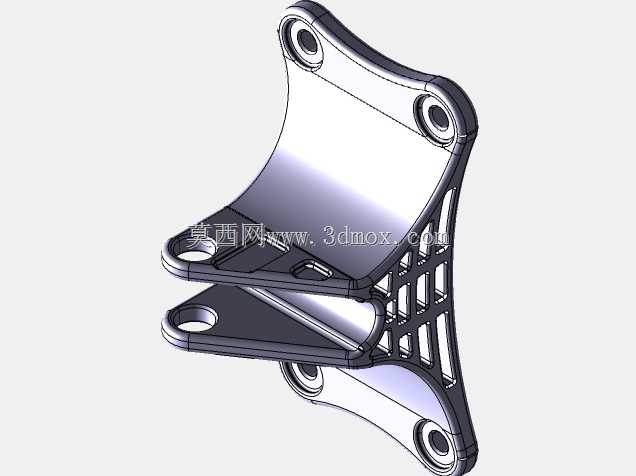

　　在航空机载设备与机身结构的连接环节，这类支架承担着载荷传递与部件定位的核心作用，日常服役过程中需要承受飞行阶段的交变振动、起降冲击以及气动载荷带来的复合作用力，因此结构设计的合理性直接关系到机载部件的固定可靠性与飞行安全。从结构形态来看，该支架采用一体化成型的构型设计，底部为带安装孔的延展式安装面，四个安装孔位分布在安装面的边角区域，孔位周边做了局部加厚的凸台处理，能够在螺栓锁紧时分散局部压应力，避免安装面在长期交变载荷下出现压溃变形的问题。安装面的轮廓采用流线型过渡设计，没有尖锐的直角结构，一方面可以降低飞行过程中的气动阻力，另一方面也能减少应力集中点，提升结构的疲劳寿命。支架上部设置两个带铰接孔的立耳结构，两个立耳保持平行度公差要求，铰接孔的内孔表面预留了精加工余量，实际生产中需要通过铰削或者镗削工艺保证孔的圆柱度与同轴度，用来与被支撑部件的铰接轴配合，实现部件的转动连接或者刚性固定，立耳与底部安装面之间设置了多道加强筋结构，筋条沿着载荷传递的路径分布，从立耳根部一直延伸到安装面的凸台位置，能够在不显著增加整体重量的前提下，大幅提升支架的抗弯与抗扭刚度，避免在大载荷作用下出现立耳弯折或者安装面翘曲的问题。

　　材料选用深色钢材，这类钢材具备较高的屈服强度与疲劳极限，经过表面发黑处理后能够具备一定的防腐蚀能力，适应高空复杂的温湿度环境。设计过程中首先需要明确安装边界条件：底部安装面需要贴合机身对应的安装基准面，四个安装孔的孔位公差需要与机身预埋的安装螺栓位置匹配，保证安装时不需要额外修配即可完成定位；上部铰接孔的中心高度需要与被支撑部件的铰接中心对齐，两个立耳的间距需要与被支撑部件的连接端宽度匹配，保证铰接部件转动时不会出现卡滞或者偏磨的问题。在载荷校核环节，需要模拟飞行过程中的多个工况，包括平飞阶段的恒定载荷、机动飞行时的过载载荷、起降阶段的冲击载荷，通过有限元分析排查结构的应力集中区域，对应力超过材料许用值的部位做局部加厚或者圆角过渡处理，对冗余的材料区域做减薄挖空处理，在保证结构强度满足安全系数要求的前提下尽可能降低零件重量，符合航空零部件轻量化的设计要求。

　　实际应用中，这类支架不仅可以用于机身与机载设备的连接，也可用于航空附件系统中管路、线缆托架的固定支撑，不同安装场景下可以根据实际载荷大小调整立耳高度、筋条厚度以及安装孔的间距，但其核心的载荷传递逻辑保持一致：即通过底部安装面将上部承载的载荷均匀分散到机身基准结构上，通过立耳结构实现与被支撑部件的可靠连接，通过加强筋结构平衡刚度与重量的矛盾。在三维建模过程中，需要重点关注各个过渡圆角的尺寸设计，避免出现建模过程中的尖角特征，否则后续有限元分析时会出现应力奇异的问题，导致仿真结果失真；同时需要严格控制安装孔、铰接孔的形位公差，在工程图中标注清楚对应的配合精度与表面粗糙度要求，指导后续的加工与装配环节。对于装配环节而言，支架安装时需要按照对称锁紧的顺序拧紧底部的安装螺栓，避免单个螺栓受力过大导致安装面变形，铰接孔配合时需要添加润滑脂减少转动磨损，定期检查铰接部位的磨损量与支架本体的裂纹情况，保证服役过程中的结构可靠性。
