特斯拉车型数字集群控制外壳结构设计

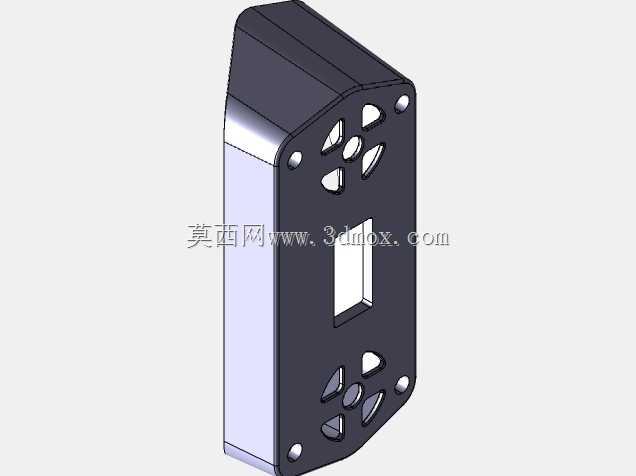

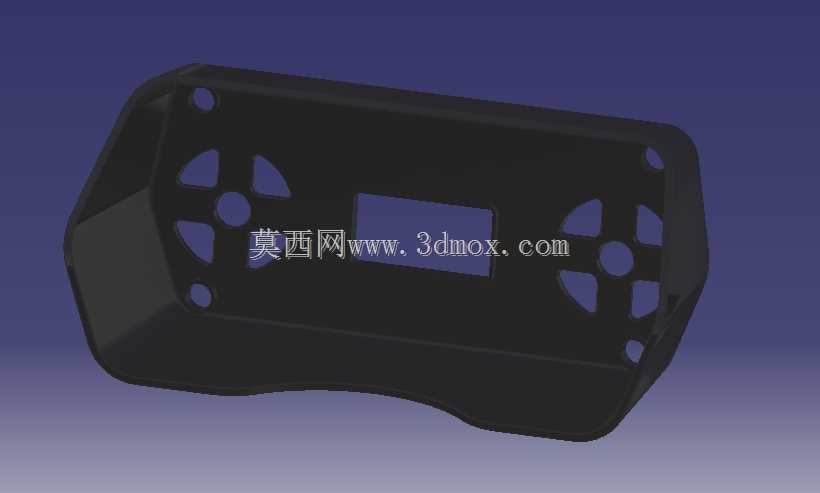

　　该结构件为车载数字集群模块的配套安装壳体，主要适配乘用车主驾仪表台内部的电子控制单元安装场景，承担模块防护、安装定位、接口避让的核心作用。日常装车工况下，壳体需要隔绝仪表台内部的线束摩擦、浮尘侵入，同时为内部电路板提供稳定的支撑基准，避免车辆行驶过程中的振动传导至板卡导致接插件松脱、元件虚接问题。从结构细节来看，壳体整体采用不规则随形轮廓，完全贴合仪表台内部预留的安装空腔边界，没有多余的外凸结构，能够最大化利用仪表台内部的局促安装空间，避免和周边的空调风道、转向柱护板、线束固定支架产生运动干涉。壳体两侧对称设计的十字形镂空区域，是为集群模块的操作按键预留的行程空间，镂空边缘做了0.8mm的圆角过渡，既能够避免按键按压过程中出现卡滞，

　　也能消除注塑生产时的应力集中问题，减少壳体成型后的翘曲变形量。中部的矩形开窗直接对应集群模块的显示屏安装位，开窗的尺寸公差控制在±0.1mm，能够保证显示屏装配后和壳体表面齐平，不会出现局部凸起或者缝隙不均的问题。壳体周向分布的六个圆形安装孔，对应车身上预先焊接的螺柱位置，孔位的位置度公差严格控制在0.15mm以内，装配时可以直接对准螺柱推入，不需要额外调整壳体位置，能够有效提升总装车间的装配效率。每个安装孔周边都设计了1.2mm高的凸台结构，装配时凸台直接贴合车身安装面，既可以减少壳体和车身的接触面积，抵消安装面的平面度误差，也能在拧紧固定螺丝时提供足够的支撑强度，避免螺丝锁紧力过大导致壳体边缘开裂。壳体的侧壁做了1.

　　5°的脱模斜度，适配注塑模具的开模方向，内壁均匀分布的0.5mm高的加强筋，既能够提升壳体整体的结构强度，减少薄壁区域的形变量，也能为内部的电路板提供导向定位，电路板装入时可以顺着加强筋滑入预设位置，不需要额外设计定位柱就能保证板卡的安装精度。壳体边缘的止口结构做了错位搭边设计，和上盖装配后能够形成迷宫式密封结构，不需要额外加装密封胶条就能阻挡日常行车过程中产生的浮尘进入壳体内部，降低集群模块因为积尘出现接触不良的概率。从安装边界来看，壳体最大外轮廓尺寸完全匹配仪表台内部的预留安装空间，装配后壳体和周边部件的最小间隙保持在3mm以上，即使车辆经过颠簸路面产生部件位移，也不会出现壳体和周边零件磕碰摩擦的问题。

　　壳体的壁厚均匀控制在2mm，既能够满足日常使用的结构强度要求，也能控制零件的注塑成型周期，减少生产过程中的材料消耗。针对车载工况的振动要求，壳体的安装孔位周边做了局部加厚处理，加厚区域的壁厚达到3mm，能够承受车辆行驶过程中持续的振动冲击，不会出现固定点断裂的问题。在实际装车验证过程中，该壳体能够在-40℃到85℃的环境温度区间内保持结构尺寸稳定，不会因为温度变化产生过大的形变挤压内部电路板，也不会和周边的塑料部件产生粘连问题。壳体表面的哑光纹理处理，既能够减少注塑生产时的表面瑕疵，也能避免在装配过程中因为反光影响操作人员的对位判断。
