90度弯管带法兰连接铝制管路构件

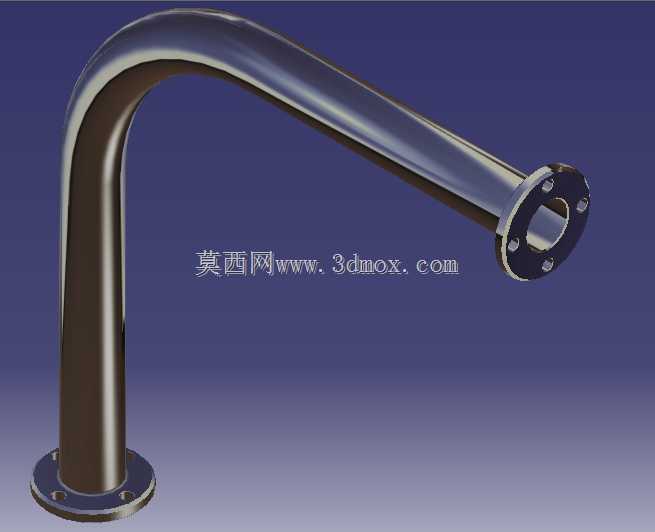

　　在流体输送管路系统的布设场景中，带法兰的弯管构件是改变管路走向同时保障连接密封性的核心部件，这类90度弯管法兰件常应用在民用供水、工业流体输送、设备外接管路等场景中，相比焊接式弯管，法兰连接的形式能够大幅降低现场安装的作业难度，也便于后期管路拆解维护，无需动用切割、焊接设备即可完成拆装作业。从实际使用的角度看，这款弯管构件两端采用标准法兰盘结构，法兰盘上均匀分布螺栓过孔，安装时只需匹配对应通径的配对法兰，加装密封垫片后穿入紧固螺栓按对角顺序拧紧即可完成固定，能够适配多数常规压力等级的管路输送需求，法兰端面的平面度在设计时做了公差约束，避免安装后出现密封面渗漏的问题。弯管部分采用圆弧过渡的弯曲结构，相比直角弯折的管路，

　　圆弧过渡能够大幅降低流体在转向位置的阻力损失，减少管路内部的紊流、冲蚀现象，延长管路整体的使用寿命，尤其是输送带有少量杂质的流体时，顺滑的内壁过渡能够避免杂质在转角位置堆积，降低管路堵塞的风险。材质选用铝合金材料，相比钢制弯管，铝合金的自重更轻，能够降低管路支架的承载负荷，同时铝合金本身的耐腐蚀性能较好，在常规水环境、弱腐蚀流体输送场景中无需额外做防腐涂装即可使用，表面抛光处理后不易积垢，也便于日常清洁维护，适合对卫生条件有一定要求的供水、净水设备管路使用。设计过程中首先确定了管路的通径参数，匹配两端法兰的公称通径标准，确保法兰螺栓孔的分布圆直径、孔位数量、孔径尺寸都符合对应通径的法兰连接规范，避免出现现场安装时孔位不对中、

　　无法配对的问题；弯管的弯曲半径做了合理取值，既保证转向后管路的排布空间符合常规设备的外接接口位置要求，也避免弯曲半径过小导致弯管位置出现壁厚减薄、强度不足的问题，建模时对弯管的内外壁做了等壁厚处理，保障弯管整体的结构强度均匀，不会出现局部应力集中的薄弱点。安装边界方面，两端法兰的端面间距、弯管的中心高度都做了标准化尺寸约束，能够直接替换同规格的现有弯管构件，无需对周边管路、支架做额外改造；法兰盘的厚度满足常规压力下的强度要求，螺栓拧紧时不会出现法兰盘变形导致密封失效的问题，弯管主体的直线段长度预留了足够的安装操作空间，紧固法兰螺栓时工具不会与弯管本体产生干涉。这类弯管法兰件在实际选型时，需要匹配输送流体的性质、工作压力、

　　工作温度来确认材质和密封垫片的选型，铝合金材质的构件不适合输送强酸强碱类强腐蚀流体，也不适合超高温的流体输送场景，在常温常压的水、气输送场景中能够发挥自重轻、耐腐蚀、安装便捷的优势。建模过程中对法兰与弯管的连接位置做了圆角过渡处理，避免连接处出现应力集中，在管路受外力震动、压力波动时，连接位置不会因为应力集中出现开裂问题；法兰盘上的螺栓孔做了轻微的倒角处理，穿入螺栓时能够起到导向作用，降低安装时的对中难度，即使现场安装时存在微小的位置偏差，倒角结构也能引导螺栓顺利穿入孔位，提升现场安装的效率。
