有机玻璃材质多耳式环形紧固卡箍结构

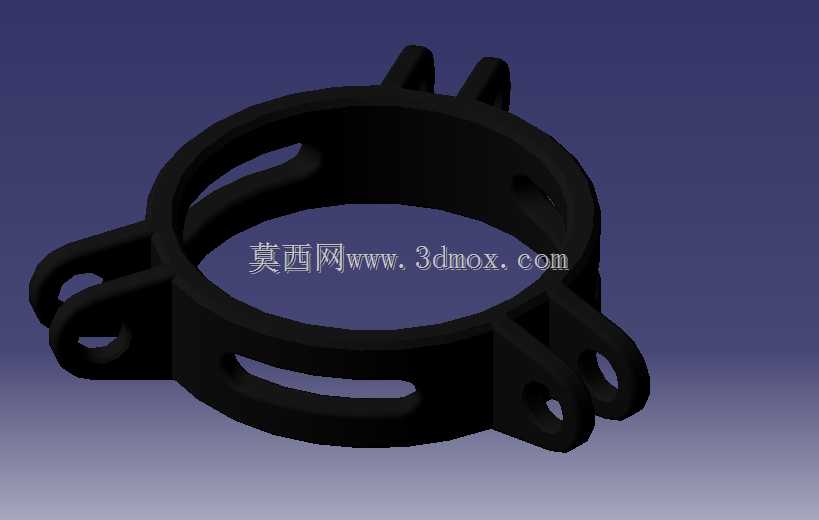

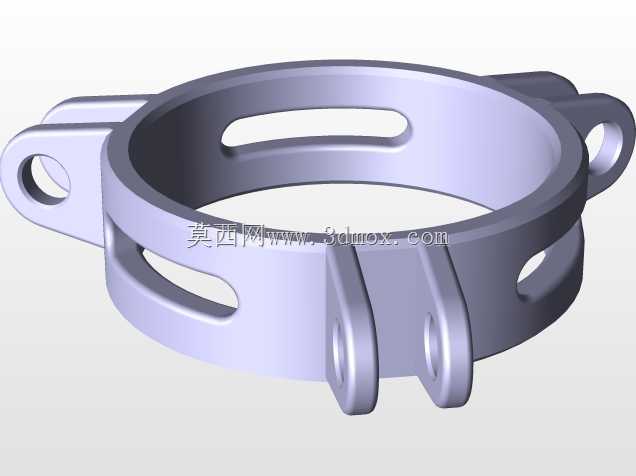

　　这款环形紧固构件采用有机玻璃作为加工基材，整体以闭环环形结构作为主体承载框架，环体周向均匀分布六处带安装孔的凸耳结构，每处凸耳上开设的通孔轴线均与环体径向保持平行，可适配不同规格的紧固件穿装，满足多方向的固定连接需求。环体侧壁开设两处对称的长条形镂空槽，这类结构设计并非单纯为了减重，实际应用中可在卡箍抱紧被固定件时提供微量的形变补偿空间，避免有机玻璃材质因刚性过大，在抱紧力过载时出现应力开裂的问题，同时镂空结构也能减少材料用量，降低零件整体自重，在对重量有严格限制的轻型设备管路排布场景中具备明显的应用优势。

　　从实际应用场景来看，这类有机玻璃材质的卡箍多用于实验室流体管路、小型化工试验装置的透明管路固定场景，有机玻璃本身具备优秀的透光性，安装后不会遮挡管路内部的流体流动状态观察视线，同时材质本身具备一定的耐弱酸弱碱腐蚀性能，可适配常规试验工况下的化学介质接触环境，不会像普通金属卡箍那样在潮湿或者弱腐蚀环境下出现锈蚀污染管路的问题。在小型净水设备、水族管路排布场景中，这类卡箍也有较高的应用频次，透明材质可与透明管路形成视觉上的统一感，不会出现金属配件突兀的视觉效果，同时有机玻璃的表面硬度适中，抱紧管路时不会在PVC或者亚克力管路表面留下压痕损伤。

　　设计过程中，环体的内径尺寸需要与被固定的管路外径保持严格的公差匹配，常规适配场景下内径公差控制在±0.1mm范围内，既可以保证卡箍可以顺利套装在管路外侧，又不会因为间隙过大导致抱紧后出现管路松动窜动的问题。凸耳上的安装孔直径根据常用的M3、M4紧固件尺寸设计，孔位与环体外壁的连接位置做了R2的圆角过渡处理，避免应力集中导致凸耳在拧紧紧固件时从根部断裂。环体的轴向宽度根据被固定管路的直径做匹配设计，针对直径50mm以下的管路，环体轴向宽度设置为12mm即可提供足够的抱紧接触面积，避免压强过大压伤管壁，同时也不会因为宽度过大占用过多的安装空间。

　　安装边界方面，这类卡箍安装时需要在相邻两个凸耳之间预留至少8mm的操作空间，方便紧固件的穿装与拧紧作业，凸耳的伸出长度从环体外壁计算为10mm，安装时需要确认安装基面与环体轴线的平行度，偏差不超过1°即可保证抱紧力均匀分布在整个环体内壁，避免出现局部应力过大的问题。不同于金属卡箍的冲压成型工艺，这类有机玻璃卡箍多采用机加工或者注塑成型工艺制作，模型中所有的棱边都做了0.5mm的倒角处理，既可以避免安装时锋利边缘划伤操作人员，也能减少成型过程中的应力集中问题，提升零件的整体结构强度。环体内壁设计为光滑圆弧面，没有额外的防滑纹路，这是因为有机玻璃本身的摩擦系数适中，配合适当的抱紧力即可提供足够的摩擦力防止管路转动，光滑内壁也不会对透明管路的外壁造成划伤，影响管路的透光观察效果。在多管路并排排布的场景中，这类卡箍的凸耳结构还可以作为相邻卡箍的连接点位，通过紧固件将多个卡箍串联固定，实现多根管路的并行排布固定，减少单独安装固定座的配件用量，提升管路排布的整洁度。
