DIN137B型波形弹簧锁紧垫圈三维设计

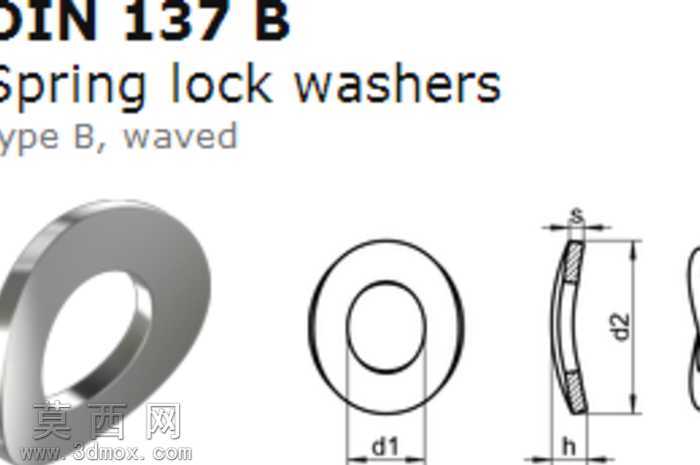

本模型为符合DIN137B标准的B型波形弹簧锁紧垫圈，建模过程严格遵循德标尺寸规范，覆盖M3至M27全规格系列的参数化设计逻辑。建模初始阶段先梳理标准内的核心尺寸参数，明确内径d1、外径d2、厚度h、波形翘曲量s的对应公差范围，采用草图驱动的特征建模方式，先绘制垫圈的内外同心圆轮廓，通过拉伸生成基础环形基体，再依据波形垫圈的结构特性，对环形基体添加波浪形弯曲变形特征，精准还原B型波形垫圈的弧形翘曲结构，保证垫圈安装后可通过波形结构的弹性形变持续施加轴向张紧力，实现螺纹连接的防松锁紧功能。材质配置上选用弹簧钢对应的金属材质，调整材质的金属粗糙度、反射率参数，渲染后呈现出弹簧钢经表面处理后的哑光金属质感，同时对垫圈的棱边添加符合冲压加工工艺的微小圆角特征，还原真实五金冲压件的工艺细节，避免模型出现尖锐直角不符合实际生产的问题。结构设计上重点还原波形弹簧垫圈的核心防松结构，波形的起伏高度严格匹配标准要求，保证模型在虚拟装配场景中，可模拟出垫圈受压后产生弹性回弹力的力学特性，适配螺栓、螺母等配套紧固件的装配仿真需求。建模过程中对全规格系列做了参数化关联设计，可通过修改内径参数快速生成对应规格的垫圈模型，无需重复建模操作，提升同系列标准件的建模效率。模型同时兼顾工程展示与装配使用需求，既保留了标准件的精准尺寸参数，也通过渲染优化呈现出真实的产品外观，可直接用于机械装配方案演示、紧固件选型展示、机械原理教学等场景，波形结构的弧度经过反复校验，确保与标准规定的弹性性能要求匹配，避免出现结构形变参数错误导致的仿真偏差。
