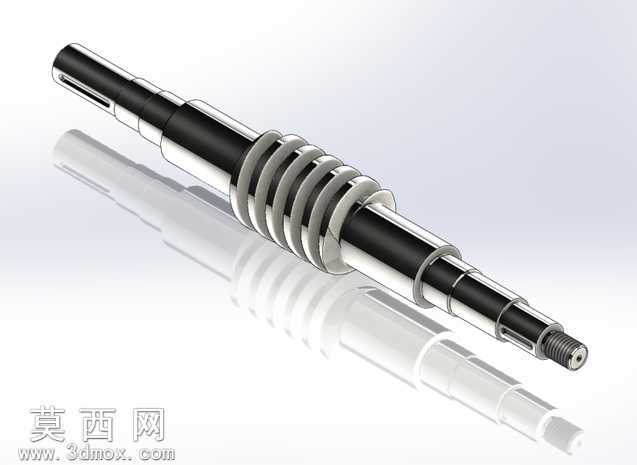

精密传动蜗杆轴结构三维设计作品

本作品为传动类蜗杆轴的三维参数化建模成果，建模过程严格遵循机械设计规范，以回转体类零件的建模逻辑为核心，先通过草图绘制零件的轴向截面轮廓，明确各轴段的直径、长度尺寸，标注出蜗杆齿段、光轴段、键槽段、端部螺纹段的分界位置，保证各轴段的同轴度公差符合设计要求。建模时采用旋转凸台指令生成轴的基础基体，再针对蜗杆齿形部分，通过建立齿形轮廓草图、设定螺旋线路径的方式，以扫描切除特征生成连续的蜗杆齿槽，齿形参数匹配对应模数的传动设计标准，保证齿面的啮合精度。针对轴上的键槽结构，通过在对应轴段的基准面上绘制键槽轮廓，采用拉伸切除指令生成标准键槽，键槽的宽度、深度、长度尺寸均符合通用传动轴的设计规范，端部的外螺纹段则通过螺纹特征指令生成，匹配标准螺纹的牙型、螺距参数。材质渲染阶段，针对零件的不同功能区域做了区分：轴身光面部分采用抛光金属材质，模拟精加工后的合金钢表面质感，还原金属表面的高光反射效果；蜗杆齿面部分做了细微的粗糙度调整，体现齿面加工后的纹理特征，避免过度光滑失真；轴端的中心孔、键槽边缘做了微小的倒角处理，还原实际机械加工的工艺细节，避免锐边结构不符合生产实际。结构设计上，该蜗杆轴集成了传动、支撑、连接多重功能，中间的蜗杆段用于和蜗轮啮合传递交错轴动力，两侧的光轴段用于装配轴承实现回转支撑，端部的键槽用于安装传动轮输入动力，末端的外螺纹段用于装配锁紧螺母实现轴向定位，各轴段之间设置有退刀槽、轴肩结构，既满足加工工艺要求，也能实现装配时的轴向定位。渲染阶段采用工作室柔光环境，通过多角度光源布置展现零件的轮廓层次，地面添加柔和的反射效果，清晰呈现零件的整体结构与细节特征，模型的所有特征均为可编辑参数，可根据实际传动需求调整模数、轴径、长度等参数，适配不同的减速传动场景。
