自行车辐条轮组精细三维设计作品

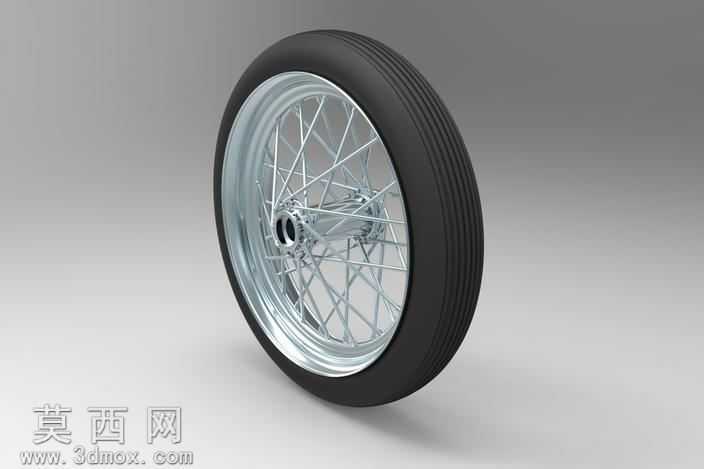

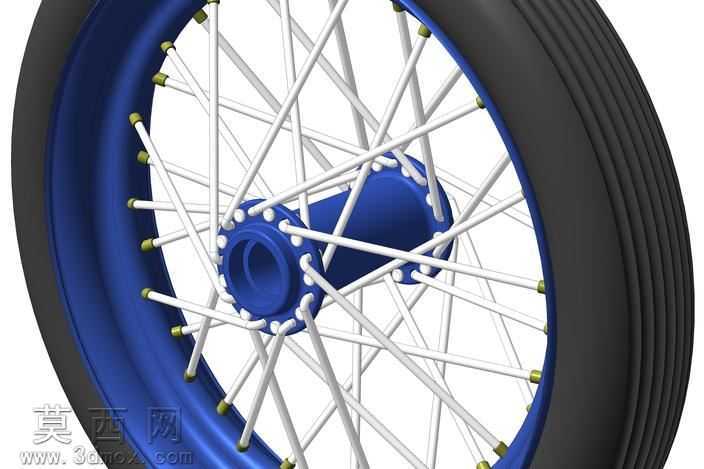

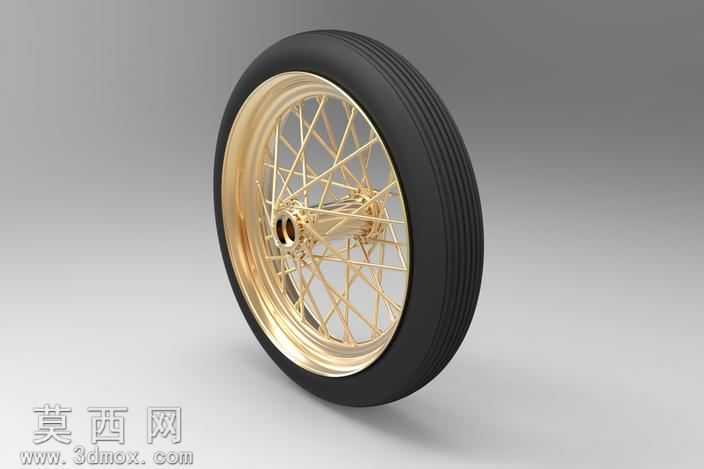

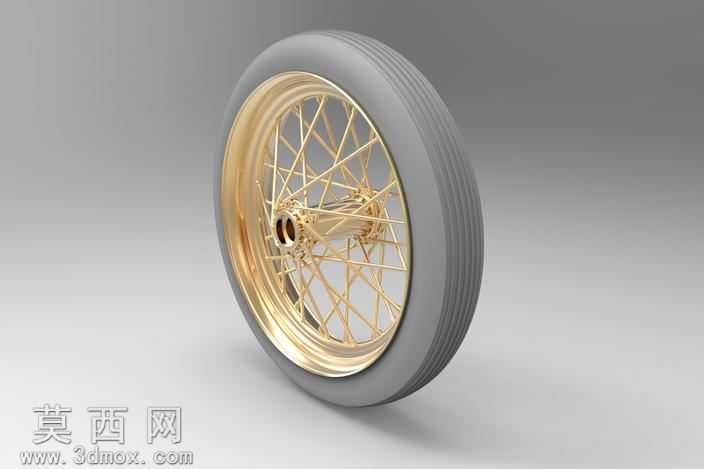

本作品为自行车辐条轮的精细化三维建模设计成果，建模过程中严格遵循真实自行车轮组的结构比例与装配逻辑，首先以旋转特征构建轮胎基础形态，针对轮胎表面的纵向防滑沟槽，采用阵列切除的方式完成细节刻画，还原了橡胶轮胎的胎面纹理特征。轮毂部分采用回转体建模思路，先绘制轮轴、花鼓的截面轮廓，通过旋转生成基础实体，再对花鼓两端的轴承安装位、辐条固定孔位进行精准的切除与倒角处理，保证金属轮毂的结构精度。辐条部分采用细长杆特征建模，依据真实辐条轮的编条逻辑，通过空间角度定位单根辐条的两端安装点，生成单根辐条实体后，采用圆周阵列配合角度微调的方式，完成全部辐条的排布，还原了辐条交叉编织的真实结构，同时对每根辐条端部的螺纹头、条帽结构进行了简化但精准的特征表达，保证轮组装配关系的正确性。材质渲染阶段，为轮胎赋予哑光深黑色橡胶材质，调整材质的粗糙度与凹凸贴图参数，模拟橡胶表面的细微颗粒质感与使用质感；为轮毂、辐条、条帽赋予抛光金属材质，调整金属反射率与高光参数，还原镀铬金属件的亮面反光效果，同时在辐条与轮毂的衔接处做细微的材质明暗过渡，避免渲染效果出现生硬的边界。设计过程中重点考量轮组的结构对称性，所有特征均以轮轴中心为基准进行阵列与定位，保证轮组的动平衡结构合理性，同时对轮组各部件的装配间隙进行了合理预留，还原真实轮组的装配公差逻辑。渲染输出阶段采用柔和的影棚布光，通过主光源、补光源与环境光的搭配，突出金属辐条的光影层次与轮胎的质感，最终呈现出写实度较高的轮组三维效果，可用于自行车结构展示、零部件设计参考等场景。
