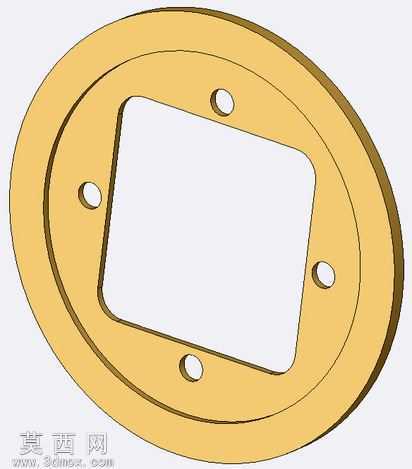

山地自行车38T铝合金齿盘结构设计

本作品为山地自行车传动系统用38T齿盘基座零件，采用SolidWorks进行全参数化三维建模设计，建模过程全程遵循机械加工工艺逻辑，确保模型可直接对接数控加工生产流程。建模初期首先绘制齿盘的外轮廓基准草图，以圆形外轮廓为基础，精准定位中心方形安装孔的位置，方形孔的四个边角做了适配安装的圆角过渡处理，避免安装时出现应力集中问题，同时匹配中轴安装座的配合公差要求。在完成主体轮廓草图后，通过拉伸凸台命令生成齿盘的基础基体，基体厚度设定为6毫米，完全匹配6毫米铝制板材的加工规格，可直接采用铝板冲压或铣削加工成型，有效降低生产制造成本。随后在基体上均匀分布四个圆形安装通孔，孔位角度经过严格计算，确保与曲柄安装座的定位孔完全对位，孔壁做了粗糙度预留处理，满足紧固件安装的精度要求。齿盘的环形台阶结构采用二次拉伸切除命令生成，台阶的高度差经过精准测算，既可以为链条提供稳定的限位导向，又能避免与相邻传动部件发生运动干涉。材质方面模拟6061铝合金的物理特性，渲染时赋予模型哑光金色阳极氧化表面质感，还原真实铝制齿盘的表面处理效果，同时对安装孔边缘、台阶转角处做了倒角细节处理，完全符合实际零件的加工特征。设计过程中重点考量了零件的受力特性，在保证结构强度的前提下对非受力区域做了轻量化优化，整体零件重量控制合理，适配山地自行车的轻量化使用需求，同时四个安装孔的对称布局保证了齿盘安装后的动平衡性能，避免骑行过程中出现传动抖动问题。模型的所有尺寸参数均参考市售成熟38T齿盘的通用规格，具备良好的互换性，可直接用于同规格自行车的配件替换或改装使用，建模过程中所有特征均保留完整参数，可根据不同的使用需求快速调整孔位、厚度、孔径等参数，适配不同型号的曲柄安装结构。
