壁挂式手动易拉罐压瘪装置结构设计

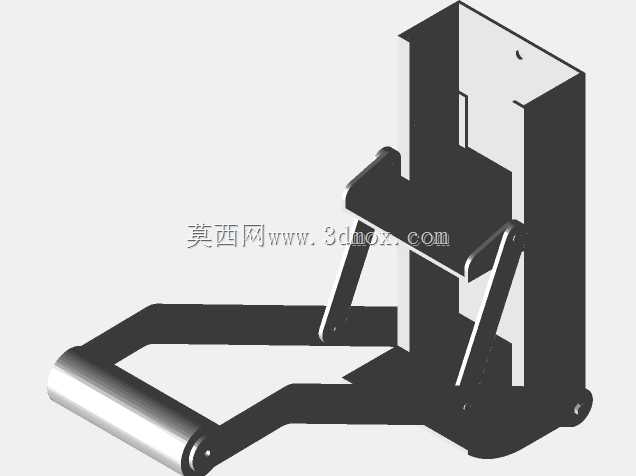

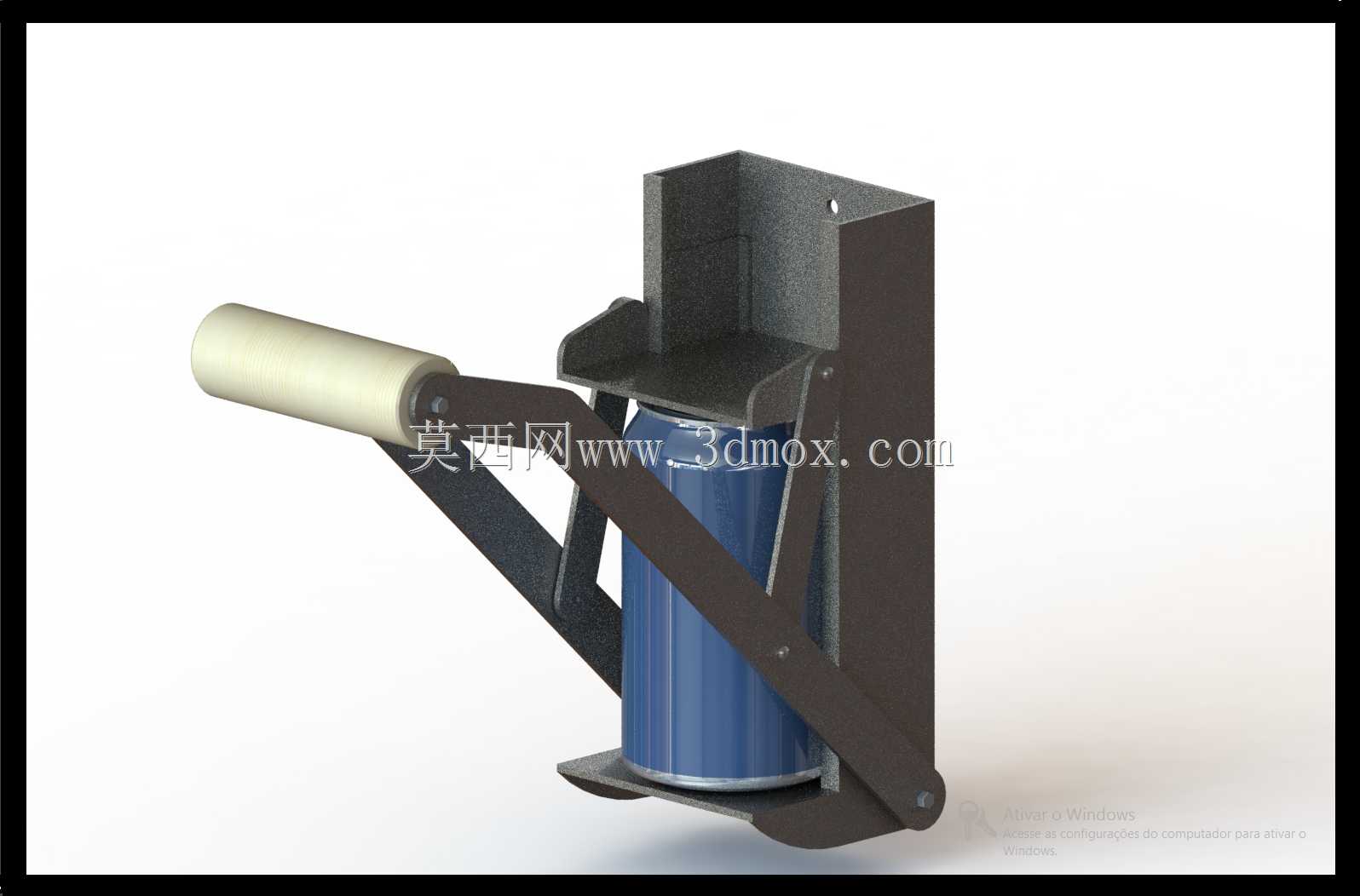

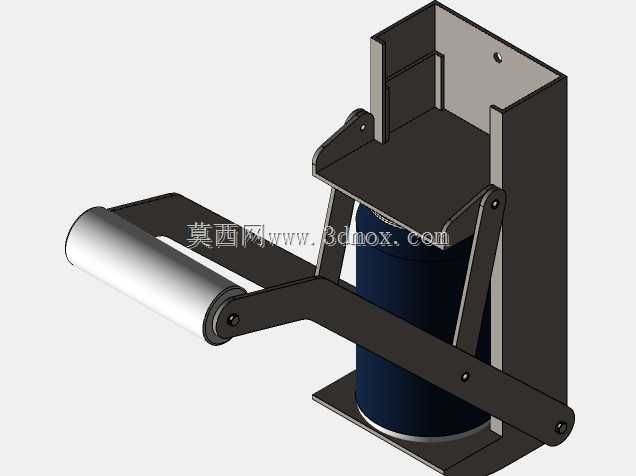

　　这套壁挂式手动压合装置，核心应用场景集中在餐饮门店后厨、废品回收暂存点、家庭餐厨垃圾处理区这类需要缩减金属易拉罐存放体积的场景，日常处理铝制、马口铁制饮品空罐时，能将直立状态的罐体压至原高度的五分之一左右，大幅降低空罐堆叠占用的储物空间，减少废品收纳区域的整理频次。从实际使用逻辑来看，装置采用壁挂安装的形式，安装基准为垂直墙面，安装时需要保证底座贴合墙面无翘曲，固定孔位的垂直承重能力需满足单次压合时的最大反力需求，安装高度通常设置在成年人站立操作时手肘自然弯曲可握持手柄的区间，避免操作时抬臂过高或弯腰幅度过大带来的疲劳感。整体机构采用平面连杆的力放大设计思路，动力输入端为带防滑套的长手柄，握持段做了圆柱包覆处理，

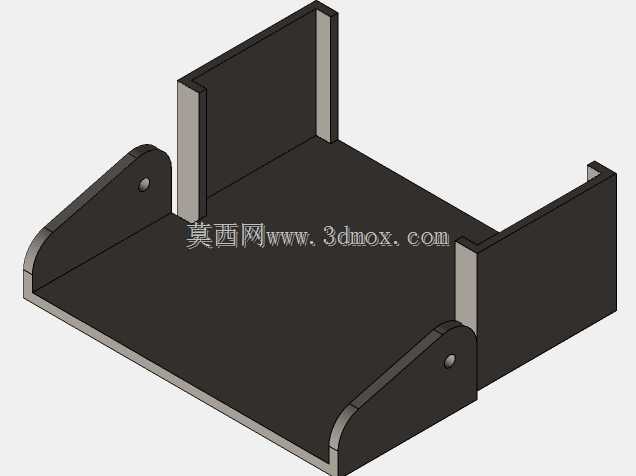

　　增大手掌接触时的摩擦力，压合过程中手柄的转动角度控制在六十度范围内，操作行程适配普通人手部的施力范围，不需要借助额外工具即可完成单次压合作业。执行端的压合面做了与易拉罐侧壁弧度适配的弧形托底结构，底部承托位带有向内翻折的挡边，压合过程中可以限制罐体向侧方滑移，避免罐体受挤压弹出的风险；上部的压块与竖向背板之间做了滑动导向结构，保证压合力始终沿罐体轴向传递，不会出现偏载导致的罐体歪斜、机构卡滞问题。从安装边界来看，装置整体突出墙面的厚度在压合手柄完全收拢的状态下不超过一百二十毫米，不会占用过多通行空间，竖向背板的固定孔位采用上下两排布置，单排两个安装孔，孔位间距适配常规墙面膨胀螺丝的安装间距，不需要对墙面做特殊改造即可完成固定。

　　机构的铰接点全部采用销轴连接，销轴与连杆孔之间预留了合理的转动间隙，长期使用过程中即使有少量饮品残留、灰尘进入铰接位置，也不会出现转动卡滞的问题；所有与罐体接触的金属部件边缘都做了圆角钝化处理，操作过程中不会划伤罐体表面的涂层，也不会割伤操作人员的手部。在功能实现上，这套机构没有引入弹性复位零件，压合完成后抬起手柄即可依靠压块自身的重力回到初始位置，放入新的空罐后即可进行下一次压合作业，日常维护只需要定期擦拭铰接位置的残留污渍即可，不需要额外加注润滑油，适配餐厨区域高湿度、多残留的使用环境。设计过程中特意将压合后的罐体取出方向设置为正面直取，压合完成后罐体停留在底部承托位，不需要侧身或者探手到机构缝隙内取件，操作动线流畅，

　　单次压合周期不超过两秒，连续处理整箱空罐也不会产生过高的劳动强度。考虑到不同规格易拉罐的尺寸差异，承托位的内部宽度做了通用化设计，可以适配常规直径范围内的所有标准饮品易拉罐，不需要调整机构参数即可兼容不同容量、不同品牌的罐体，不需要针对特定罐型做单独适配。机构的受力路径经过优化，压合时的反力直接通过竖向背板传递到安装墙面，连杆部件只承受沿杆方向的压应力，没有额外的弯曲载荷，长期使用不会出现连杆变形、铰接点松旷的问题，整体结构的耐用性可以满足高频次的日常使用需求。
