方形转外螺纹管道过渡连接接头结构

　　这类方形转外螺纹的过渡接头，在民用给排水、小型工业流体输送、通风管路改造场景里的应用占比不低，很多时候现场布管会遇到方形预留接口和标准螺纹圆管对接的需求，没有适配的过渡件就只能现场切割打磨，既破坏原有管路的密封性能，也会增加后期渗漏、管路脱落的隐患。从实际使用场景来看，这类接头常被用在建筑外墙通风口转接、厨卫排水管路改造、小型设备的流体进出口对接位置，比如部分嵌入式家电的排水口是方形结构，要对接标准螺纹的PVC或者金属排水管路，就需要这类过渡件完成接口形态的转换，保证管路连接的同轴度和密封可靠性。

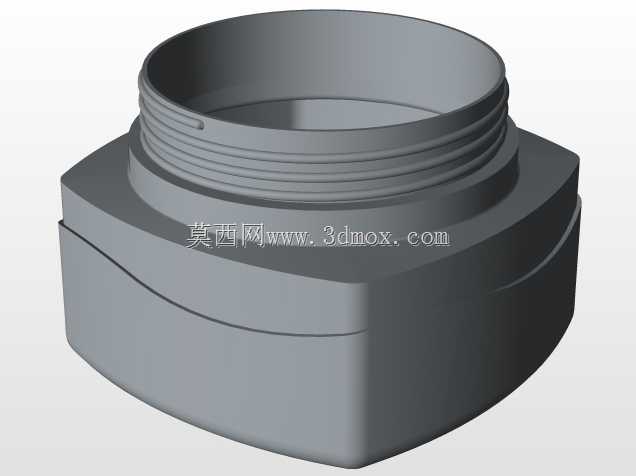

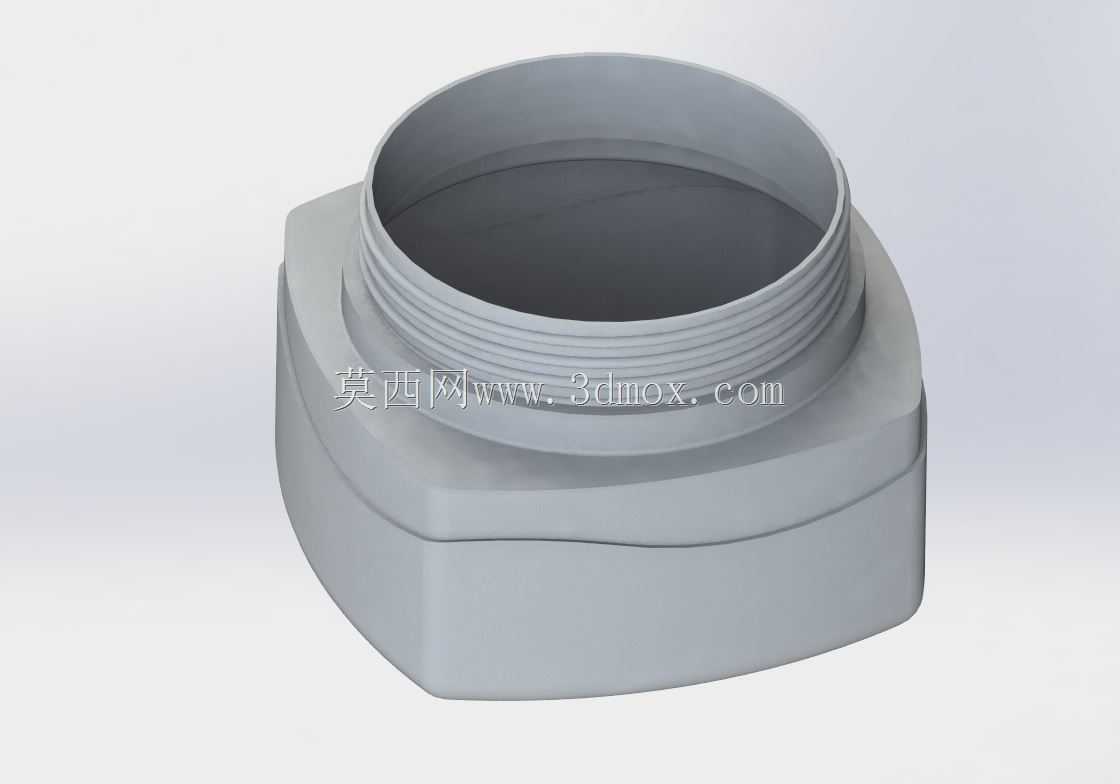

　　从功能特性上看，这个接头的核心作用是实现方形截面管路和外螺纹圆形管路的平滑过渡，避免管路截面突变带来的流体阻力骤增问题。接头下部的方形结构是和对应方形管路做承插配合的，方形段的外轮廓做了微小的拔模斜度，方便安装时插入对应方管内部，方形段的外壁可以涂覆密封胶或者加装密封圈，和方管内壁形成过盈配合实现静密封；上部的外螺纹段是标准管螺纹结构，螺纹牙型的公差符合普通管路连接的通用要求，可以直接和配套的内螺纹管接头、阀门或者管路直接旋合，螺纹段的根部做了退刀槽结构，既方便螺纹加工时的退刀操作，也能在旋合安装时给密封生料带或者密封圈留出压紧空间，避免螺纹旋接到位后出现密封面压合不紧密的问题。

　　设计思路上，这个接头的内部流道做了平滑的圆弧过渡，没有出现直角转折的结构，流体从方形段进入后，顺着圆弧流道逐步过渡到圆形螺纹段的通径，整个流道的通径变化是连续渐变的，能最大程度降低流体经过接头时的局部阻力损失，减少流体在接头内部形成涡流的概率，不管是输送液体还是气体，都能降低管路的振动和噪音。接头外部的方形段和螺纹段的衔接位置做了加厚的凸台结构，这个凸台一方面是作为安装时的受力限位面，安装旋紧螺纹的时候，扳手可以卡在这个凸台位置施加扭矩，避免薄壁结构被夹变形；另一方面这个凸台也能增强接头整体的结构强度，因为方形和圆形截面的衔接位置是应力集中的高发区域，加厚处理后可以承受管路安装时的扭转载荷，以及管路运行过程中因为流体压力波动、管路热胀冷缩带来的交变应力，避免衔接位置出现开裂失效。

　　从安装边界来看，这类接头的方形段外轮廓尺寸是和对应规格的方形承口做匹配的，安装时方形段插入方管的深度需要达到方形段总高度的三分之二以上，才能保证足够的连接强度，避免管路受拉时接头脱落；上部螺纹段的有效旋合长度需要满足标准管螺纹的最小旋合要求，一般不小于5个完整牙型，才能保证螺纹连接的强度和密封性能。接头整体的轴向总长度控制在比较紧凑的范围，适合在安装空间局促的管路改造场景使用，不需要额外预留太长的安装操作空间，方形段的四个边角做了圆角过渡，既避免安装时锐角划伤操作人员，也能减少应力集中，提升接头的抗冲击性能。另外接头的壁厚设计是均匀渐变的，从方形段到螺纹段的壁厚变化平缓，不管是采用注塑加工还是金属压铸、机加工工艺，都能保证成型过程中材料冷却收缩均匀，减少成型后的内应力，避免后期使用过程中出现应力开裂的问题。在实际选型时，需要重点核对方形接口的内孔尺寸和螺纹段的公称通径，保证接头两端的通径和对接管路的通径匹配，避免出现通径缩颈影响管路的输送效率，同时也要根据输送介质的特性选择对应材质的接头，输送普通常温清水或者空气可以选用常规PVC或者ABS材质，输送有一定腐蚀性的流体则需要选用对应耐腐材质的同结构接头。
