螺旋镂空创意纪念奖杯结构设计

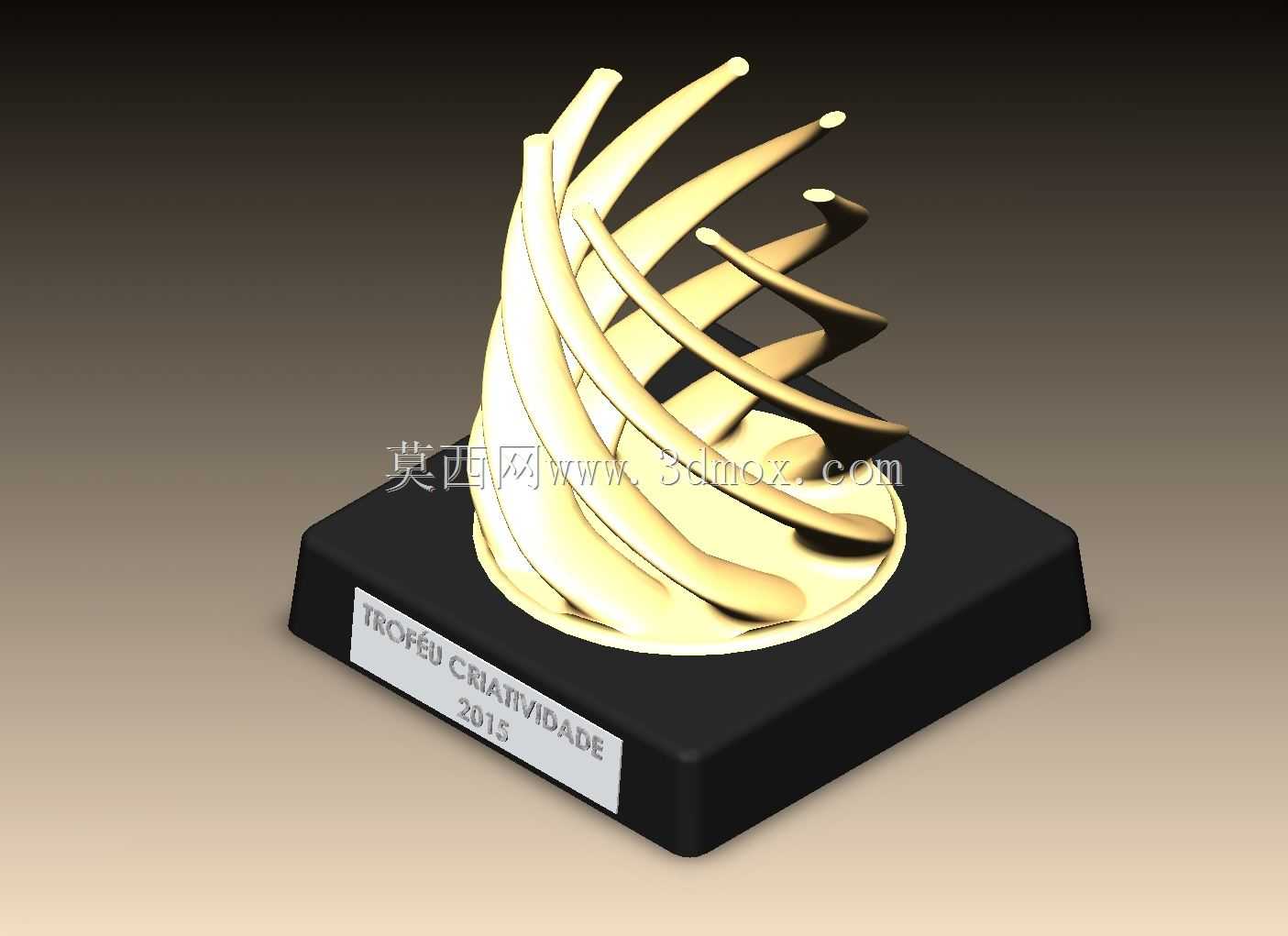

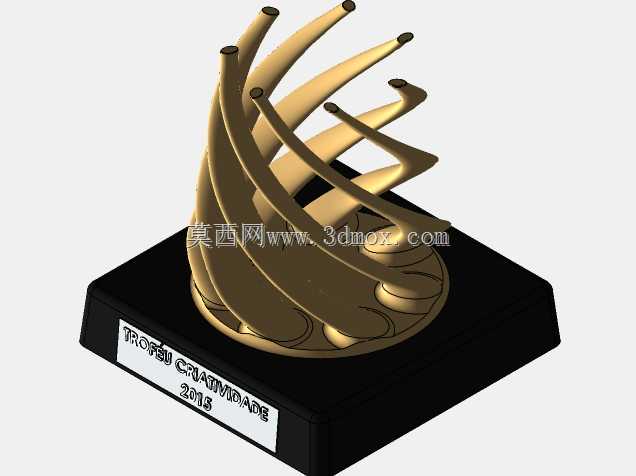

　　这款螺旋造型奖杯的结构设计，最初是面向赛事颁奖、企业荣誉表彰、校园活动纪念这类场景做的方案，区别于传统杯状奖杯的厚重感，整体采用多组螺旋上升的曲面肋条作为主体承载结构，既满足视觉上的轻盈灵动效果，也兼顾了实体加工时的结构强度要求。从安装边界来看，底部采用方形实心基座，基座平面预留了铭牌嵌装槽，槽体深度控制在2mm，刚好适配常规金属蚀刻铭牌的安装厚度，基座底面做了0.5mm的内凹倒角处理，放置在桌面、展台等平面时不会因为底边毛刺刮伤接触面，同时四个角做了R3的圆角过渡，避免尖锐边角磕碰造成的损伤。主体螺旋肋条的设计思路上，没有采用整面实体曲面的方案，而是拆分出6组等角度分布的渐变曲率肋条，肋条从基座顶面的圆形安装面起始，

　　沿着螺旋轨迹向上收窄，每根肋条的截面从根部的8mm宽度逐步过渡到顶端的3mm宽度，厚度统一保持4mm，这样的截面设计既保证了根部与基座连接位置的结构强度，避免搬运、摆放过程中出现根部断裂的问题，也让顶端视觉效果更纤细灵动，不会显得笨重。肋条之间的镂空间隙控制在15-25mm之间，既不会因为间隙过大显得结构松散，也不会因为间隙过小失去镂空设计的通透感，同时这个间隙尺寸也适配后续做表面电镀、喷涂工艺时的挂具安装需求，不会出现工艺死角。从实际使用场景出发，这类奖杯日常摆放时的受力主要来自竖直方向的自重，以及偶尔的水平方向轻微触碰，因此在结构校核时，重点对肋条根部的弯曲应力做了验算，在肋条承受10N水平侧向力的工况下，

　　根部最大应力远低于常用锌合金、ABS电镀材质的许用应力，日常摆放、搬运过程中不会出现变形断裂的问题。基座与上部螺旋主体的连接采用嵌入式结构，上部主体的底部做了直径60mm的圆形定位凸台，基座顶面加工对应尺寸的定位凹槽，装配时采用结构胶粘接即可，不需要额外的紧固件，既保证连接强度，也不会在外观面露出螺丝、卡扣等连接结构，保证整体外观的完整性。表面处理层面，上部螺旋结构可以根据使用需求做亮金电镀、玫瑰金喷涂或者哑光银阳极氧化效果，基座则采用黑色哑光喷砂处理，形成明暗、质感的对比，铭牌区域可以根据不同的赛事、活动需求蚀刻对应的文字内容，不需要改动主体结构就能适配不同的使用场景。整体外形的总高度控制在220mm，

　　基座尺寸为100mm100mm25mm，这个尺寸既不会因为过大占用过多展台空间，也不会因为过小显得不够庄重，适配大多数颁奖场景的手持、摆放需求。在建模过程中，所有曲面都做了G2连续处理，肋条表面没有明显的折角、棱边，后续不管是采用3D打印打样，还是开模做压铸量产，都能保证曲面顺滑，不会出现表面凹凸、分型线明显的问题。针对日常清洁的需求，所有肋条的表面都做了圆弧过渡，没有狭窄的死角缝隙，日常用软布擦拭就能清理表面浮尘，不会积灰难以清理。考虑到运输过程中的防护需求，螺旋结构的最外侧轮廓距离基座边缘的最小距离为10mm，包装时可以在基座周围加装缓冲泡沫，不会因为挤压直接碰到上部的螺旋肋条，降低运输过程中的破损风险。
