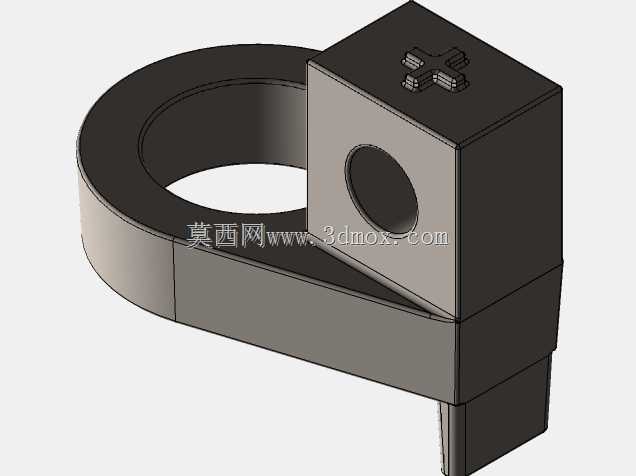

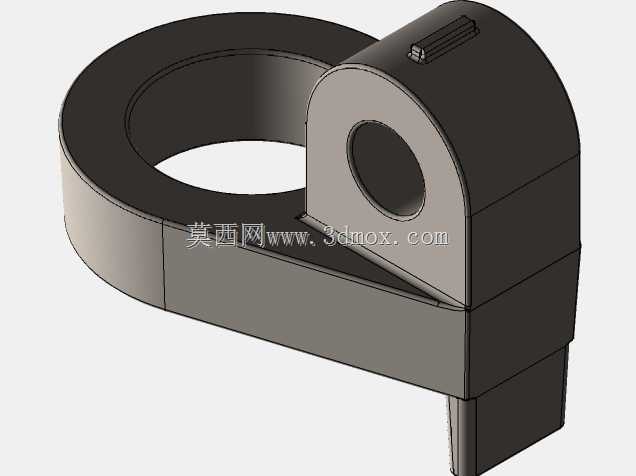

该结构件的设计初衷,是解决小空间内管线或杆件的快速夹装与角度微调需求,常见于小型自动化设备的气路布设、检测设备的传感器安装支架、实验室小型流体管路的固定场景,相比传统的喉箍加支架的组合,它把夹装、角度调节、外接安装三个功能整合到了单个零件上,减少了装配时的零件数量,也降低了多零件堆叠带来的累积误差。从结构上看,主体的半开环形夹体是核心承载部分,环形的内径尺寸适配常规直径的圆杆或管线,夹体的开口侧预留了锁紧变形余量,当顶部的十字槽调节件被拧动时,夹体的开口会产生微量收缩,从而抱紧穿过环形部分的杆件,实现沿杆件轴向任意位置的固定。顶部的方块状调节座是整个结构的操作与外接核心,顶面的十字槽设计兼容一字、十字两种螺丝刀操作,
不需要专用工具就能完成锁紧或松脱操作,在设备调试阶段可以快速调整位置,提升现场装配的效率。调节座侧面的通孔是外接功能接口,这个通孔可以穿装小直径的导杆、传感器探针或者喷管,通过侧面的锁紧力实现外接部件的角度固定,当夹装在主杆件上的整体位置调整到位后,再微调侧面通孔内部件的伸出长度与朝向,就能满足不同工位的检测、吹气、喷油等作业需求。设计过程中,环形夹体的壁厚做了渐变处理,靠近调节座的位置壁厚更大,用来承接锁紧时的应力,避免应力集中导致的夹体断裂,环形部分的外边缘做了R角过渡,既减少了加工时的应力残留,也避免安装时锐边划伤操作人员或管线外层。安装边界方面,该结构件的整体外轮廓没有突出的异形结构,夹装在杆件上之后,
径向的最大占用尺寸比环形外径大出的部分仅为方块调节座的单边厚度,在密集布设管线的设备内部,不会和相邻的部件产生干涉,不需要为它预留过大的安装空间。夹体下方的突出定位块,是为了在安装时可以卡在设备基板的预留槽内,防止锁紧过程中整个结构跟转,提升装配时的操作便利性,不需要额外用工具固定主体就能完成锁紧操作。从受力角度看,锁紧时的作用力通过调节座直接传递到环形夹体的两个开口端,力的传递路径短,没有多余的力损耗,只需要不大的拧紧力矩就能获得足够的抱紧力,不会因为力矩过大导致夹体变形失效,也不会因为力矩不足导致固定位置滑移。在实际使用场景中,这类结构件常被用在电子组装设备的物料检测工位,夹装在设备的型材支架上,侧面通孔安装光纤传感器,
根据不同产品的检测位置快速调整传感器的高度和朝向;也会用在小型机床的冷却管路布设中,夹装在机床的固定杆上,侧面通孔安装冷却喷嘴,根据刀具的加工位置调整喷嘴的喷射角度,相比传统的多节万向竹节管,它的固定刚性更好,长时间受切削液冲击也不会出现位置偏移。建模过程中,环形部分和方块调节座的衔接处做了三角加强筋结构,这个加强筋没有做满整个衔接面,而是预留了足够的变形空间,既保证了衔接位置的结构强度,又不会影响环形夹体收缩变形的行程,避免出现锁紧时夹体无法完全收拢的问题。所有的棱边都做了小尺寸的倒角处理,既符合机械加工的工艺要求,去除了机加工产生的毛刺,也让零件在装配时不会卡滞,能够顺畅地套入待夹装的杆件上。
