多工位冲床执行端安装基板总成结构

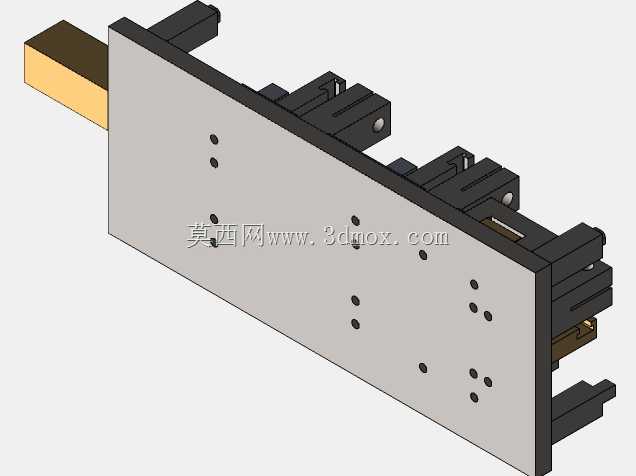

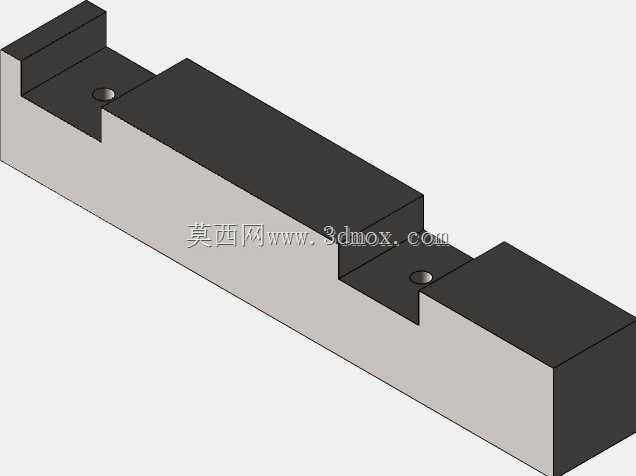

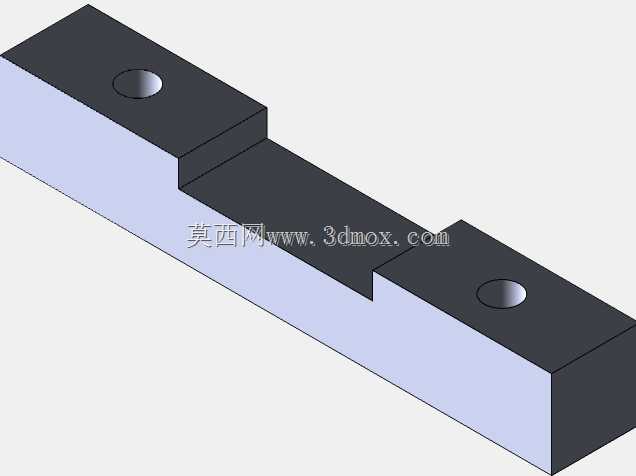

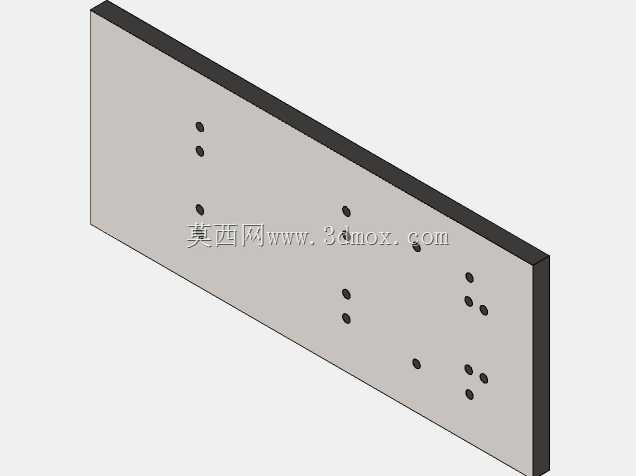

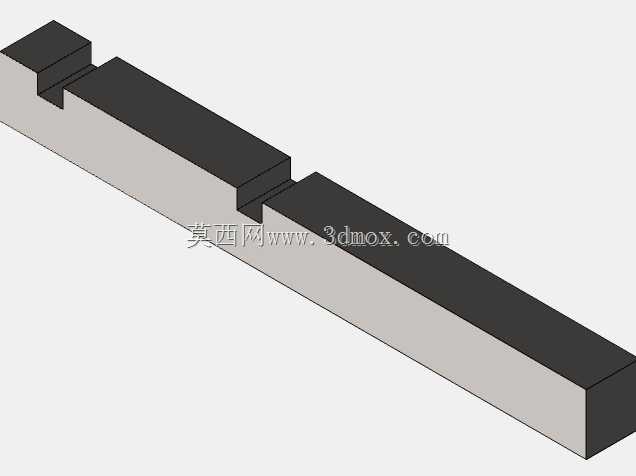

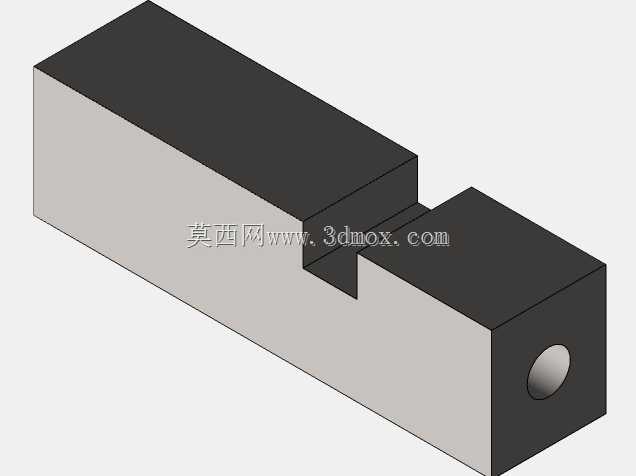

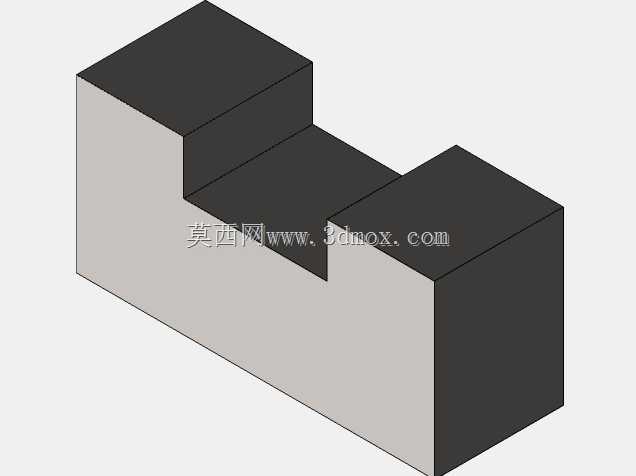

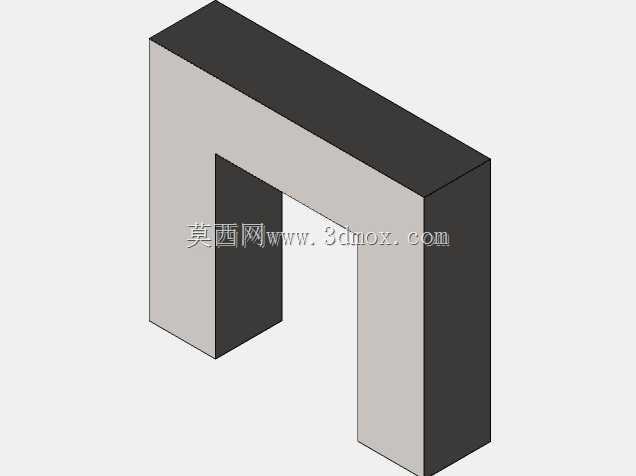

　　这套冲床总成结构，核心是作为多工位冲床的执行端安装承载基体，在冲压加工产线中，主要承担冲裁工位、成型工位的执行模组固定与动作导向功能，适配中小型五金件连续冲压工况，常见于电子五金端子、小型家电金属结构件的冲压生产环节。从结构布局来看，主体采用整块调质钢板作为安装基准面，板面分布的多组沉头安装孔，按照不同工位的执行模组安装坐标做阵列排布，孔位公差控制在H7级，保证各工位模组安装后的位置度偏差不超过0.02mm，避免多工位步距偏差导致的冲压废品。基板侧边排布的多组黑色导向安装座，是为冲压执行滑块提供直线导向的承载结构，每个安装座上都预留了导轨锁紧槽与定位销孔，安装时可以通过定位销快速确定导轨的平行度，再通过锁紧螺栓完成固定，

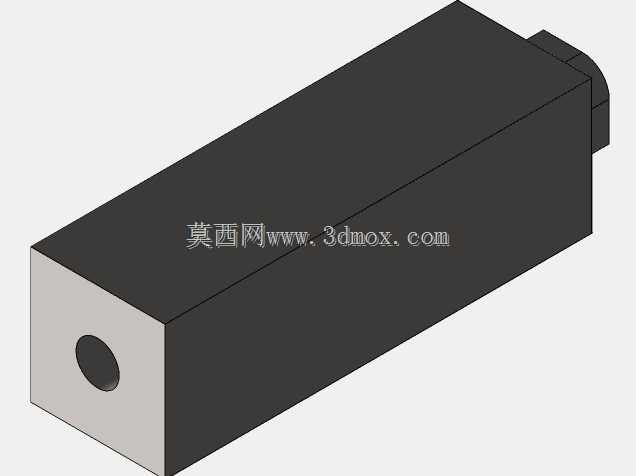

　　不需要反复打表调整，能大幅减少现场设备组装的调试周期。伸出的黄色缓冲限位块，设置在基板的进料端，作用是在带料送进过程中做硬限位，避免送料步距超差时带料直接撞击冲压模组，同时缓冲块采用聚氨酯材质，硬度控制在邵氏85度，既能承受送料机构的反复撞击，又不会刮伤带料表面的镀层。设计过程中，首先考虑的是基板的刚性冗余，因为连续冲压工况下，冲裁瞬间的冲击力会通过执行模组传递到基板上，如果基板厚度不足或者加强结构缺失，长期运行会出现基板变形，导致各工位的同轴度、平行度超差，所以基板厚度选取时按照公称冲压力的1.5倍做刚性校核，同时在基板背部对应各安装孔位的位置设置了隐形加强筋，在不增加整体重量的前提下，将基板的满载变形量控制在0.01mm以内。

　　安装边界方面，基板整体为矩形板式结构，左侧伸出的进料端预留了120mm的送料机构对接空间，右侧的模组安装区距离基板边缘预留了30mm的安全防护安装位，上下两端的安装孔位间距匹配标准冲床的滑块安装槽尺寸，可以直接适配63吨及以下吨位的开式冲床安装，不需要额外做转接板加工。各导向安装座的高度统一控制在85mm，保证安装后的直线导轨上平面与基板基准面的平行度误差不超过0.015mm/100mm，滑块运行过程中不会出现卡滞、偏磨的问题。在功能适配性上，这套总成可以同时安装4组独立的冲压执行单元，每个单元的安装位置都预留了调节余量，能够根据不同产品的冲压工艺需求，调整各工位的间距，适配步距在20mm到80mm之间的连续冲压带料生产。

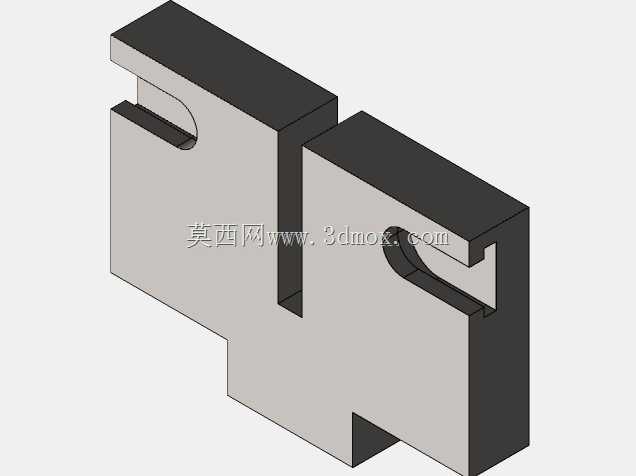

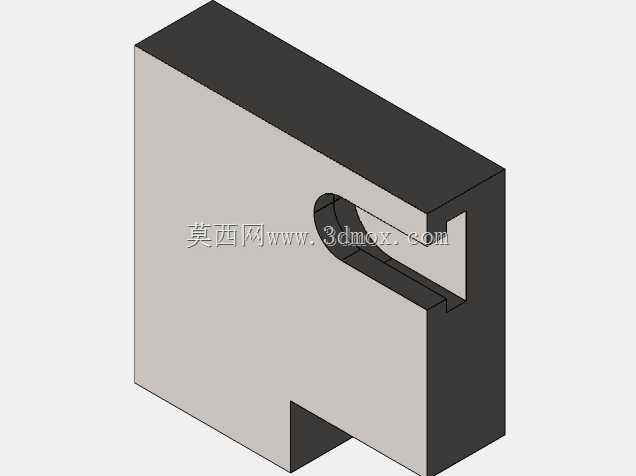

　　基板上的部分腰型孔设计，是为了方便后期工位调整时的位置微调，不需要重新在基板上钻孔攻丝，降低产线换型的改造成本。导向座上预留的润滑脂注油通道，直接连通导轨配合面，设备日常维护时可以直接从外部注油，不需要拆解导向结构，减少维护停机时间。从实际应用场景来看，这类结构常配套在高速连续冲床上，运行节拍可以达到每分钟200次以上，所以设计时所有的连接部位都做了防松处理，安装螺栓全部采用细牙螺纹加防松垫圈，避免高速往复冲击下螺栓松动导致的设备故障。基板表面做了发黑处理，既能提升表面防锈能力，又不会因为涂层厚度影响安装面的平面度，保证各模组安装后的基准统一。进料端的缓冲块可以根据送料高度做上下调整，调整范围为15mm，适配不同厚度的带料送进导向需求，不需要额外更换缓冲块配件。整套结构没有采用复杂的铸造壳体，全部采用机加工件与标准件组合，加工难度低，后期维护更换配件的成本也更低，适合中小型冲压加工车间的设备升级与旧冲床改造使用，安装时只需要将基板整体通过螺栓固定在冲床滑块对应的安装面上，依次装入导向导轨、冲压凸模模组、送料限位组件，接通气源与润滑管路即可完成调试，不需要做复杂的二次加工。
