短路电阻热封轴类连接结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:423045
  • 短路电阻热封轴类连接结构设计

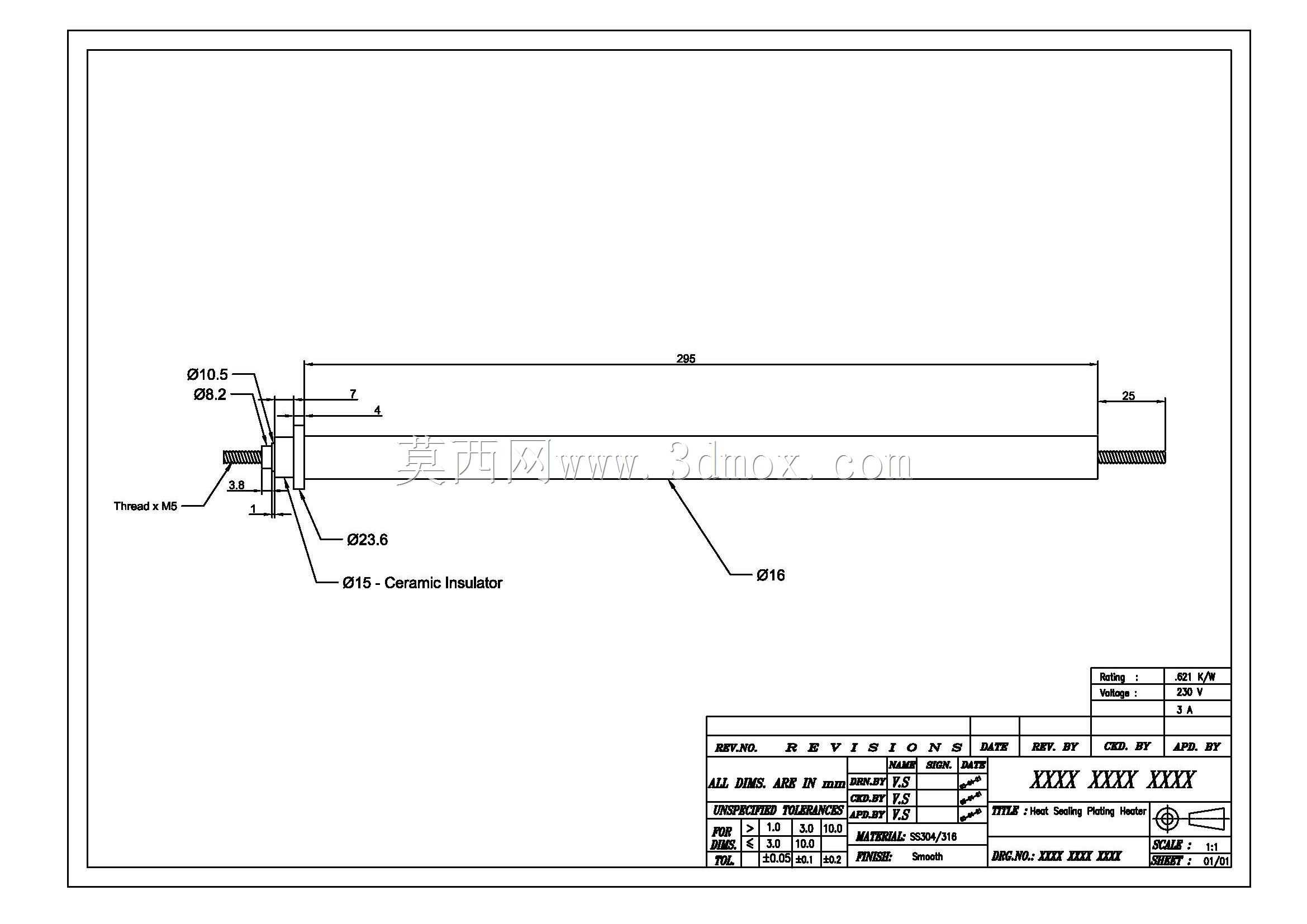

  • 短路电阻热封轴类连接结构设计

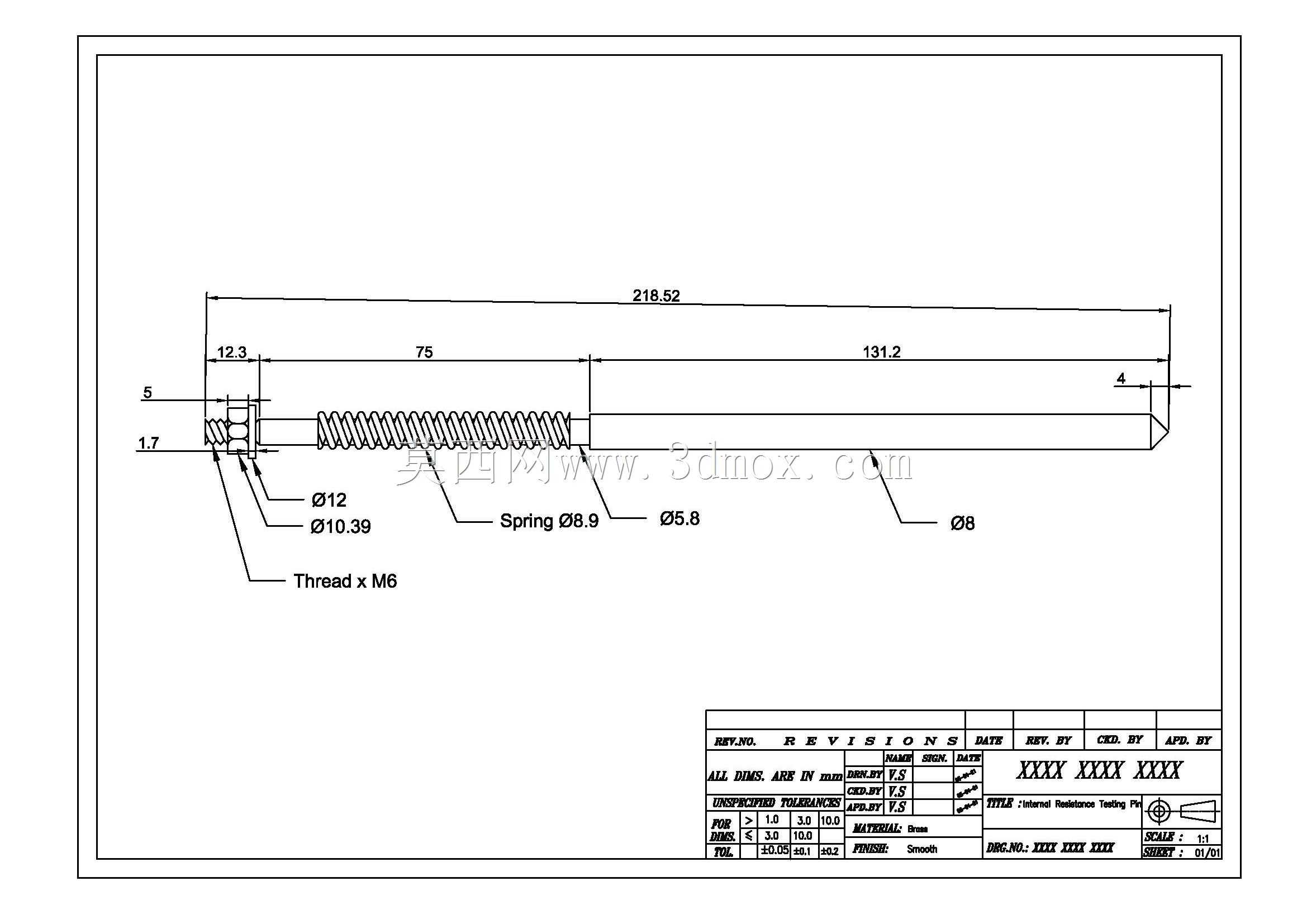

  • 短路电阻热封轴类连接结构设计

  在电力保护类设备的回路构建场景中,这类带热封结构的短路电阻配套构件,主要承担电阻元件的端部封装、回路导通衔接以及安装定位的核心作用,常见于低压配电回路的短路保护模块、工业设备限流电阻组件中,是保障电阻在过载、短路工况下结构稳定性的关键零件。从实际使用场景来看,该构件需要在电阻通过大电流产生温升的工况下保持结构强度,同时要适配电阻本体的安装公差,还要满足现场快速装配的需求,因此在结构设计上做了多段阶梯轴的构型处理,没有采用一体化等径轴的方案,就是为了匹配不同位置的装配需求。

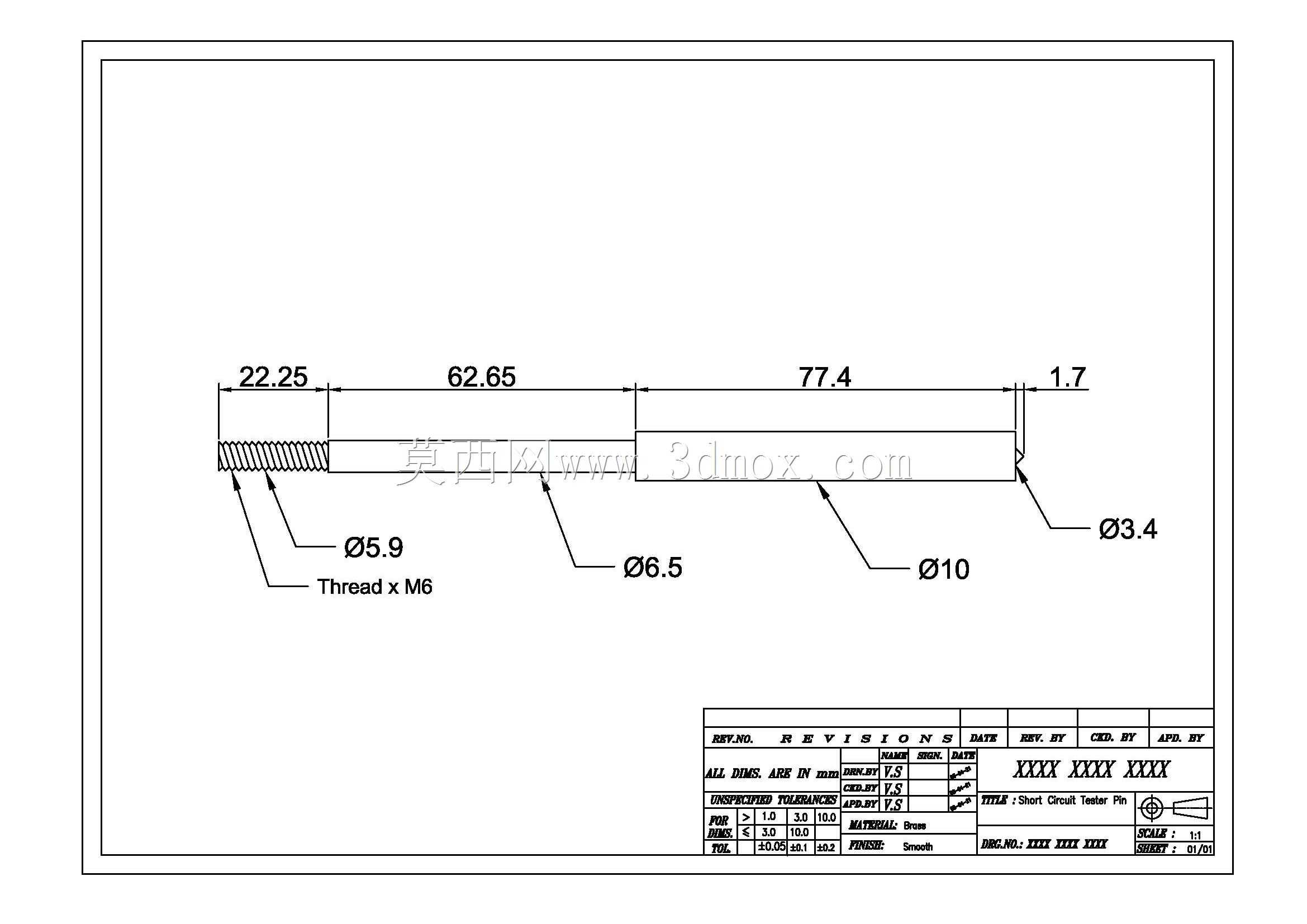

  从结构尺寸的设计逻辑来看,最左端设置M6外螺纹段,螺纹段长度为22.25mm,这个长度是经过装配冗余校核的,既可以满足与电阻端盖的螺纹旋合深度要求,保证连接强度不会在振动工况下松脱,又不会因为旋合过长导致装配效率降低,螺纹段相邻的轴径为5.9mm,这个尺寸是螺纹退刀后的光轴过渡段,主要作用是给螺纹加工预留退刀空间,同时避免螺纹根部应力集中,在零件受轴向拉力时出现断裂风险。紧邻该段的是长度62.65mm、直径6.5mm的轴段,这个轴段是与电阻内部热封层配合的核心区段,热封绝缘材料会包裹在该轴段外部,实现导电构件与电阻外壳之间的绝缘隔离,6.5mm的轴径是匹配电阻内部瓷管内径设计的,装配时可以顺畅插入瓷管内部,不会出现卡滞或者间隙过大导致热封材料填充不均的问题。

  再往右的轴段长度为77.4mm、直径10mm,这个区段是整个构件的主体承载段,直径放大到10mm是为了提升整体的结构刚度,因为该段会伸出电阻本体外部,与外部接线端子或者连接排配合,更大的轴径可以降低接线时的受力变形,同时更大的表面积也能提升工作过程中的散热效率,避免电流通过时局部温升过高影响热封层的绝缘性能。最右端的轴段长度1.7mm、直径3.4mm,是端部的定位导向段,1.7mm的短轴段主要作用是装配时的导向定位,插入外部连接件的定位孔中,保证整个构件的同轴度,避免装配后出现偏心导致的应力不均,3.4mm的直径是匹配标准接线端子的内孔尺寸设计的,不需要额外加工适配结构就可以完成接线装配。

  在设计思路上,整个零件没有设置多余的复杂结构,所有阶梯尺寸都是围绕装配需求、强度需求、绝缘需求做的匹配,没有冗余的加工特征,适合采用冷镦或者车削的批量加工工艺,加工成本可控,适合电阻类元件的大批量生产配套。各段轴之间的过渡都采用了小圆弧过渡处理,虽然图纸上没有标注过大的圆角,但实际加工时会保留自然过渡圆角,避免轴肩位置的应力集中,在电阻通过短路电流产生瞬时高温、构件受热膨胀的工况下,不会因为应力集中出现开裂问题。螺纹段采用标准M6公制螺纹,通用性强,不需要定制专用的连接配件,现场维护更换时可以直接采用标准紧固件完成装配,降低运维成本。

  从安装边界来看,整个构件的总长度可以通过各段尺寸累加得到,装配时伸入电阻本体内部的长度为螺纹段加6.5mm轴段的总长度,外部伸出长度为10mm轴段加端部导向段的长度,在设计电阻组件的外壳尺寸时,只需要预留对应长度的安装空间即可,径向方向最大直径为10mm,因此安装孔的直径只需要略大于10mm就可以满足装配需求,不需要预留过大的安装间隙。热封配合段的表面粗糙度要求会高于其他轴段,因为需要和热封绝缘材料紧密贴合,避免出现缝隙导致绝缘失效,因此加工时该段会做精车处理,保证表面光洁度满足热封工艺的要求。

  在实际工况适配方面,该构件的材质一般会选用导电性能良好、同时具备一定耐高温性能的金属材料,既可以保证回路的导通性能,降低接触电阻,又能在短路瞬时高温下不会出现熔化变形,配合热封层的绝缘作用,保证短路电阻在动作过程中不会出现对外壳击穿、连接松脱的问题。端部的导向段除了装配定位作用外,在接线时还可以起到防转的作用,配合接线端子的压接结构,避免螺栓紧固时整个构件跟着转动,导致内部热封层被扭损。
